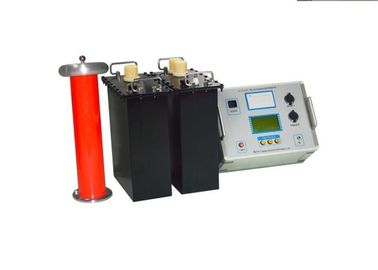

Macchina di prova ad alta tensione di VLF, tester di CA Hipot per il grande oggetto di capacità

Macchina di prova ad alta tensione di VLF, tester di CA Hipot per il grande oggetto di capacità

VLF High Voltage Testing Machine,AC Hipot Tester For Large Capacitance Object
VLF High Voltage Testing Machine,AC Hipot Tester For Large Capacitance Object VLF High Voltage Testing Machine,AC Hipot Tester For Large Capacitance Object

Grande immagine :  Macchina di prova ad alta tensione di VLF, tester di CA Hipot per il grande oggetto di capacità Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: Serie di VLF
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 20~30 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 20 set / mese
Descrizione di prodotto dettagliata
Principio:: A bassissima frequenza principio di tecnologia Utilizzo: Prova di Hipot per 35KV e sotto il cavo elettrico ed il generatore di sistemi MV
componente: Regolatore, ripetitore di alta tensione, carico del condensatore della compensazione Verifichi la frequenza: 0.1Hz, 0.05Hz, 0.02Hz
Tensione di Max.Test: 30KV, 50KV, 90KV possono essere ordinati Gamma del carico:: 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF
Verifichi l'accuratezza: Niente di meno che 3% Forma d'onda dell'uscita: Buona sinusoide, tensione, ≤ 5% di distorsione di forma d'onda
Ripetitore di alta tensione facendo uso del modo: Scelga o in serie il collegamento duty cycle: 60mints
Evidenziare:

strumenti ad alta tensione del hipot di vlf

,

apparecchiatura di collaudo del cavo di vlf

Macchina di prova ad alta tensione di VLF, tester di CA Hipot di VLF, grande oggetto di capacità di prova



I. descrizione di prodotto di tecnologia della prova di VLF:

La prova ultra a bassa frequenza di tensione di withstand dell'isolamento è un metodo alternativo per la prova di tensione di withstand di frequenza industriale.
Facendo uso di tensione di withstand ultra a bassa frequenza 0.1Hz provi sostituiscono la prova di tensione di withstand di frequenza industriale, non solo sono equivalente alla stessa attrezzatura e notevolmente riducono il volume ed il peso, in modo dal dispositivo ultrabasso di tensione di withstand di frequenza è ampiamente usato in grandi generatori, i cavi, prodotti della prova di withstand di tensione CA Della prova del condensatore.





II. vantaggio della caratteristica di Technogy alla prova di VLF della prova di frequenza test/VF di /power della prova di CC



Aspetti CC Frequenza industriale Frequenza variabile 0.1Hz VLF
Equivalenza Povero Buon Buon Buon
Danno dell'isolamento forte leggero leggero leggero
Sicurezza di operazione relativamente in basso relativamente in basso relativamente in basso alto
Difficoltà dei collegamenti complicato complicato la maggior parte complicati semplice
Volume il più piccolo il più grande grande piccolo

Vedi dalla tavola di cui sopra, prova di VLF è il sostituto per la prova di frequenza industriale. È adatto a collaudare il materiale elettrico con la grande capacità.





III. vantaggio e Feaure del prodotto

  1. I dati della corrente e della tensione sono ottenuti direttamente attraverso il campionamento del lato ad alta pressione e sono veri ed accurati.

  2. Protezione di sovratensione: lo strumento interromperà alla protezione presso spettrografia di massa 20 quando la tensione in uscita sta superando i valori limite della regolazione.

  3. Protezione di sovracorrente: la progettazione per la protezione doppia di alta e bassa tensione, la protezione di tempo morto può essere fissata esattamente nel lato ad alta pressione. È interrotto ai tempi della protezione presso spettrografia di massa 20 quando la corrente dei lati a bassa tensione supera la corrente reagita.

  4. La progettazione ad alta tensione della resistenza della protezione dell'uscita nella spinta e nella del corpo non è resistenza esterna supplementare di bisogno.

  5. Circuito di controllo feedback negativo a circuito chiuso di alta e bassa tensione.


IV. dati tecnici generali:

  1. Tensione di punta: 30kV, 50KV, 90KV può essere ordinato
  2. Frequenza della prova: 0.1Hz, 0.05Hz e (selezionabile) 0,02 hertz
  3. Fusibile: 10A
  4. Capacità di carico massimo: 0.5μF a 0.1Hz; 1μFa0,05 hertz; 2.5μF a 0.02Hz
  5. Alimentazione elettrica: 220V ±10%, 50Hz ±5% (se per mezzo di un generatore portatile, assicuri che la tensione in uscita e la frequenza siano stabili. Alimenti >3kW.)
  6. Accuratezza di tensione in uscita: ≤1% di instabilità di tensione di punta; ≤3% diinstabilitàdifrequenza; distorsionediforma d'onda: <>5%.
  7. Luogo di lavoro: dell'interno o all'aperto; -10℃-+40℃; 85%RH
  8. Peso: Unità di controllo - 5kg; Unità di alta tensione: 48kg

Rileva: La capacità di oggetto di prova non può essere più grande del valore massimo dello strumento della prova. Se la capacità di oggetto di prova è più piccola di 0,05μF, il hipot dovrebbe essere fornito di dispositivo ausiliario (fornito dall'alta tensione HIPOT alla vostra opzione).




V. L'altro modello tipico



Modelli il nessun Tensione nominale/corrente

Trasporto del carico

Capacità

Potere

FuseTube

Struttura e peso di prodotto
VLF-30

30kV/20mA

(Picco)

0.1Hz, ≤1.1µF 5A

Regolatore: 4KG

Ripetitore: 25KG

0.05Hz, ≤2.2µF
0.02Hz, ≤5.5µF
VLF-50

50kV/30mA

(Picco)

0.1Hz, ≤1.1µF 15A

Regolatore: 4KG

Ripetitore: 50KG

0.05Hz, ≤2.2µF
0.02Hz, ≤5.5µF
VLF-90

90kV/30mA

(Picco)

0.1Hz, ≤0.5µF 20A

Regolatore: 4KG

Grado 1 (40kV) del ripetitore: 25KG

Grado 2 (50kV) del ripetitore: 50KG

0.05Hz, ≤1µF
0.02Hz, ≤2.5µF





Norma di tensione di VI.Test da questo insieme della prova



1 per i sistemi MV e sotto il cavo della classe XLPE:

Verifichi la formula di tensione di punta: Umax=3U0,

Tensione nominaledi =Single-phase di U0 di cavo

Tempo della prova: 60mints



2 per lo statore del generatore

Utest=1.414*βKU0,

Provadi U---- tensione di prova del picco 0.1Hz (chilovolt);

 β-------fattore equivalente di tensione 0.1Hz e 50Hz, prendente solitamente 1,2;

 K------ Prenda solitamente 1,3 - 1,5, generalmente prendono 1,5;

Uo----- Tensione nominale di bobine dello statore del generatore (chilovolt);:
