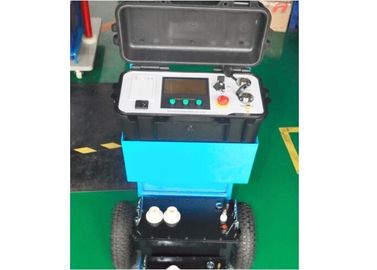

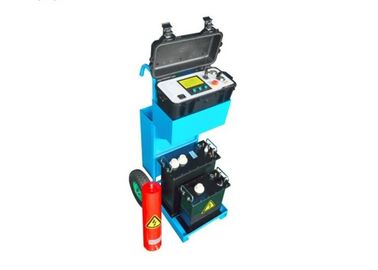

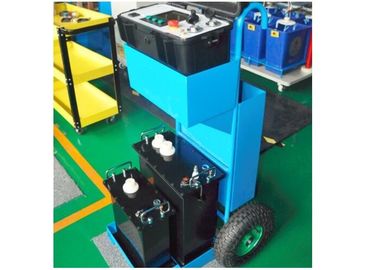

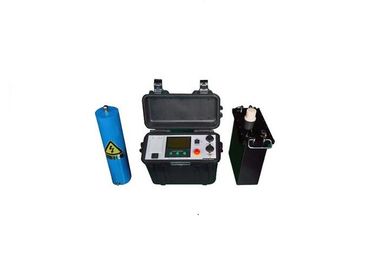

VLF AC Hipot Tester da 80 Hz 0,05 Hz 0,02 Hz 80KV VLF ad alta tensione

VLF AC Hipot Tester da 80 Hz 0,05 Hz 0,02 Hz 80KV VLF ad alta tensione

80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz
80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz 80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz 80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz 80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz

Grande immagine :  VLF AC Hipot Tester da 80 Hz 0,05 Hz 0,02 Hz 80KV VLF ad alta tensione Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: VLF-80KV/0.1Hz
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 20~30 giorni lavorativi
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 20 set / mese
Descrizione di prodotto dettagliata
Principio della prova:: A bassissima frequenza principio di tecnologia Utilizzo: prova di tensione di Withstand 0.1Hz per 35KV e sotto il cavo elettrico ed il generatore di sistemi
Caratteristica del progetto: Due ripetitori di alta tensione, 30KV/50KV per quello singolo componente: Regolatore, ripetitore di alta tensione, carico del condensatore della compensazione
Verifichi la frequenza: 0.1Hz, 0.05Hz, 0.02Hz Tensione di Max.Test: 0~ 80KV (picco), continuamente regolabile
Gamma del carico:: 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF Verifichi l'accuratezza: Niente di meno che 3%
Forma d'onda dell'uscita: Buona sinusoide, tensione, ≤ 5% di distorsione di forma d'onda Ripetitore di alta tensione facendo uso del modo: Scelga o in serie il collegamento
duty cycle: 60mints
Evidenziare:

strumenti hip-hop vlf ad alta tensione

,

apparecchiature per prove su cavi vlf

Prova di alta tensione di frequenza molto bassa 80KV messa per cavo ed il generatore, prova ad alta tensione di CA.

I. Descrizione del prodotto della tecnologia di prova VLF:

Il test della tensione di tenuta è un test preventivo essenziale per le apparecchiature elettriche. È diviso in due parti: test di resistenza alla tensione CA e CC. Il principio della tecnologia di test CA può essere ulteriormente suddiviso in frequenza di potenza, frequenza variabile (VF) e test a frequenza molto bassa (VLF) a 0,1 Hz, tra cui l'ultimo è altamente raccomandato da IEC, a causa dei notevoli vantaggi sotto la tensione di prova 50KV.

II. Technogy offre vantaggi in termini di test DC / test frequenza di alimentazione / test VF / test VLF

aspetti DC Frequenza di alimentazione Frequenza variabile VHz a 0,1 Hz
Equivalenza Povero Buono Buono Buono
Danni all'isolamento forte leggero leggero leggero
Sicurezza operativa relativamente basso relativamente basso relativamente basso alto
Difficoltà di cablaggio complicato complicato più complicato semplice
Volume minore maggiore grande piccolo

Vedi dalla tabella sopra, il test VLF è il sostituto per il test della frequenza di potenza. È adatto per testare apparecchiature elettriche con grande capacità.

III. Vantaggio del prodotto e Feaure

  1. S dimensioni del centro commerciale e peso leggero . Schermo LCD e stampante incorporata.
  2. È possibile scegliere tra 0,1 Hz, 0,05 Hz e 0,02 Hz, il che garantisce un ampio intervallo di test.
  3. Sono in grado di comprendere il pieno aumento automatico della tensione, l' abbassamento, la misurazione e la protezione, nonché l'intervento manuale nel processo di aumento automatico della tensione.
  4. Protezione da sovratensione e protezione da sovracorrente . Il tempo di azione non è più lungo di 20ms.
  5. I dati di corrente, tensione, forma d'onda possono essere campionati direttamente sul lato dell'alta tensione, quindi i dati sono reali e precisi.
  6. Un resistore di protezione in uscita ad alta tensione è fornito nel corpo del boost di tensione nel progetto e questo elimina la necessità di resistori di protezione aggiuntivi collegati all'esterno.
  7. Viene adottato un circuito di feedback negativo a circuito chiuso. Nessuna capacità in aumento durante l'emissione.


IV. Dati tecnici generali:

  1. Voltaggio di picco: 50kV
  2. Frequenza di prova: 0,1 Hz, 0,05 Hz e 0,02 Hz (selezionabile)
  3. Fusibile: 10A
  4. Capacità di carico massima: 0,5 μF a 0,1 Hz; 1 μF a 0. 05 Hz ; 2,5 μF a 0,02 Hz
  5. Alimentazione: 220V ± 10%, 50Hz ± 5% (Se si utilizza un generatore portatile, assicurarsi che la tensione e la frequenza di uscita siano stabili > 3kW. )
  6. Precisione della tensione di uscita: instabilità di picco di tensione 1%; instabilità di frequenza 3%; distorsione della forma d'onda: < 5%.
  7. Ambiente di lavoro: interno o esterno; - 10 ℃ - + 40 ℃ ; 85% RH
  8. Peso: unità di controllo - 5 kg; Unità HV: 48 kg

Note: la capacità dell'oggetto test non può essere maggiore del valore massimo dello strumento di test. Se la capacità dell'oggetto test è inferiore a 0,05 μF , l'hipot deve essere dotato di un dispositivo ausiliario (fornito da HV HIPOT a propria discrezione).


V. Altro modello tipico

Modello Campo di tensione Frequenza di prova Carico massimo
VLF-30KV / 0,1 Hz 0 ~ 30KV 0,1HZ, 0,05HZ, 0,02HZ 5.5μF
VLF-40KV / 0,1 Hz 0 ~ 40KV 0,1HZ, 0,05HZ, 0,02HZ 5.5μF
VLF-50KV / 0,1 Hz 0 ~ 50KV 0,1HZ, 0,05HZ, 0,02HZ 5.5μF
VLF-80kV / 0,1 Hz 0 ~ 80KV 0,1HZ, 0,05HZ, 0,02HZ 2.5μF
Requisito speciale può essere fatto per ordine

VI. Test standard di tensione con questo set di test

1 Per cavo XLPE di classe MT e inferiore:

Test della formula della tensione di picco: Umax = 3U 0 ,

U 0 = Tensione nominale monofase del cavo

Tempo di prova: 60 minuti

2 Per lo statore del generatore

U test = 1.414 * βKU 0 ,

U test ---- 0.1Hz picco di tensione di prova (kV);

β ------- fattore equivalente di tensione a 0,1 Hz e 50 Hz, di solito prendendo 1,2;

K ------ Di solito prendi da 1,3 a 1,5, generalmente prendi 1,5;

Uo ----- Tensione nominale degli avvolgimenti dello statore del generatore (kV) ;:
