Test di alta tensione VLF a bassissima frequenza 90KV impostato per cavo e generatore

Test di alta tensione VLF a bassissima frequenza 90KV impostato per cavo e generatore

90KV Very Low Frequency VLF High Voltage Testing Set For Cable And Generator
90KV Very Low Frequency VLF High Voltage Testing Set For Cable And Generator 90KV Very Low Frequency VLF High Voltage Testing Set For Cable And Generator 90KV Very Low Frequency VLF High Voltage Testing Set For Cable And Generator 90KV Very Low Frequency VLF High Voltage Testing Set For Cable And Generator

Grande immagine :  Test di alta tensione VLF a bassissima frequenza 90KV impostato per cavo e generatore Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: VLF-90KV/0.1Hz
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 20~30 giorni lavorativi
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 20 set / mese
Descrizione di prodotto dettagliata
Principio della prova:: A bassissima frequenza principio di tecnologia Utilizzo: prova di tensione di Withstand 0.1Hz per 45KV e sotto il cavo elettrico ed il generatore di sistemi
Caratteristica del progetto: Due ripetitori di alta tensione, 40KV/50KV per quello singolo componente: Regolatore, ripetitore di alta tensione, carico del condensatore della compensazione
Verifichi la frequenza: 0.1Hz, 0.05Hz, 0.02Hz Tensione di Max.Test: 0~ 90KV (picco), continuamente regolabile
Gamma del carico:: 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF Verifichi l'accuratezza: Niente di meno che 3%
Forma d'onda dell'uscita: Buona sinusoide, tensione, ≤ 5% di distorsione di forma d'onda Ripetitore di alta tensione facendo uso del modo: Scelga o in serie il collegamento
duty cycle: 60mints
Evidenziare:

strumenti hip-hop vlf ad alta tensione

,

apparecchiature per prove su cavi vlf

Test di alta tensione a bassissima frequenza 90KV per cavo e generatore, test di alta tensione CA.

I. Descrizione del prodotto:

Questo set di test modello VLF-90KV / 0,1Hz è progettato per eseguire test di resistenza in loco con tecnologia a frequenza molto bassa per i power gener o 45KV e sotto il cavo di alimentazione XLPE. Rispetto al test Hipot impostato sulla frequenza di alimentazione principale, VLF HV Test Set richiede solo una piccola capacità di test (circa 1/500 in teoria). Anche le sue dimensioni e il peso sono notevolmente diminuiti. Specialmente l'aspetto della sorveglianza può scoprire fenomeni di isolamento anomalo del generatore come la corona superficiale, la scarica e così via.

Basato sulla conversione elettronica di frequenza e sulla tecnologia controllata da microprocessore, il modello VLF-90KV / 0.1Hz ha prestazioni eccellenti.
È vietato aumentare la tensione senza carico o collegarsi con carico resistivo. Se la capacità del campione è inferiore a 0,05uF, la forma d'onda di uscita del set di test sarà negativa. Per prestazioni migliori, è necessario collegare un condensatore opzionale.

Fino ad ora, il set di test progettato formava anche molti diversi modelli serializzati in base alle diverse applicazioni di test di resistenza attraverso il numero di booster HV di configurazioni in ciascun set. Il modello simile può vedere altri modelli tipici nella seguente clausola.


II. Elenco di forniture di questo set:

Sn Descrizione

Quantità

1 Centralina 1 unità

2

50KV HV Booster 1 unità
Booster HV 40KV 1 unità
3 Asta di scarico 1 unità
4 Condensatore di carico, 0,04μF 1 unità
5 HV Test / Cavi di connessione 1 impostato
6 Cavo di terra 1 unità
7 Fusibile 20A 5 unità
8 Stampare la carta 2 unità
9 Manuale 1 unità
10 Rapporto di prova di fabbrica 1 unità

III. Caratteristiche del prodotto :

  1. Conversione elettronica di frequenza
  2. Controllato da microprocessore
  3. Due booster HV, uscita 90KV in serie; o 40KV / 50KV per uno solo
  4. Ampio display LCD
  5. Uscita sinusoidale
  6. Protezione da sovratensione, tempo di intervento inferiore a 20 ms
  7. Protezione da sovracorrente per lato ingresso e uscita, il tempo di azione è inferiore a 20 ms
  8. La corrente di uscita / la forma di tensione d'aria viene campionata direttamente sul lato dell'alta tensione
  9. Resistenza di limitazione corrente HV all'interno
  10. Micro-stampante interna
  11. La tensione di uscita non sarà influenzata dalla corrente capacitiva durante la prova dal design a feedback negativo a circuito chiuso


IV. Dati tecnici generali:

  1. Uscita: 0 ~ 90KV (picco), regolabile continuamente, uscita tramite cavo schermato
  2. Frequenza di uscita: 0,1 Hz, 0,05 Hz, 0,02 Hz
  3. Intervallo di carico: 0,1Hz, ≤0,5μF; 0,05HZ, ≤0,1μF; 0,02HZ ≤2,5μF;
  4. Precisione di misurazione: 3%
  5. Errori di picco di tensione positiva e negativa: ≤ 3%
  6. Distorsione della forma d'onda di tensione: ≤ 5%
  7. Tubo fusibile dell'alimentatore: 20A
  8. Intervallo di tempo: 0-99min
  9. Potenza assorbita: 220 V ± 5%, 50 / 60Hz, stabilità della frequenza: oscillazione inferiore allo 0,5%
  10. Condizione di funzionamento: interno ed esterno;
  11. Temperatura: -10 ° C - + 40 ° C;
  12. Umidità: ≤ 85% UR 7.
  13. Regolatore: 356mm × 280mm × 220mm, 4kg, 1 pezzo
  14. Booster ad alta tensione 40KV: 320mm × 188mm × 360mm, 25kg, 1 pezzo
  15. Booster ad alta tensione 50KV: 320mm × 188mm × 360mm, 50kg, 1 pezzo


V. Pannello software di misurazione e controllo:

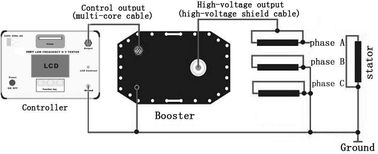

VI.Test Connection Figure

1. Per cavo XLPE sotto tensione di prova 90KV

2. Per lo statore del generatore con una tensione di prova di 50 KV


VII. Altro modello tipico

Modello Campo di tensione Frequenza di prova Carico massimo
VLF-30KV / 0,1 Hz 0 ~ 30KV 0,1HZ, 0,05HZ, 0,02HZ 5.5μF
VLF-40KV / 0,1 Hz 0 ~ 40KV 0,1HZ, 0,05HZ, 0,02HZ 5.5μF
VLF-50KV / 0,1 Hz 0 ~ 50KV 0,1HZ, 0,05HZ, 0,02HZ 5.5μF
VLF-80kV / 0,1 Hz 0 ~ 80KV 0,1HZ, 0,05HZ, 0,02HZ 2.5μF
Requisito speciale può essere fatto per ordine

VIII. Test standard di tensione con questo set di test

1 Per cavo XLPE di classe MT e inferiore:

Test della formula della tensione di picco: Umax = 3U 0 ,

U 0 = Tensione nominale monofase del cavo

Tempo di prova: 60 minuti

2 Per lo statore del generatore

U test = 1.414 * βKU 0 ,

U test ---- 0.1Hz picco di tensione di prova (kV);

β ------- fattore equivalente di tensione a 0,1 Hz e 50 Hz, di solito prendendo 1,2;

K ------ Di solito prendi da 1,3 a 1,5, generalmente prendi 1,5;

Uo ----- Tensione nominale degli avvolgimenti dello statore del generatore (kV) ;:
