Apparecchiatura di collaudo del cavo Vlf di prova ad alta tensione leggera VLF 0 ~ 50KV

Apparecchiatura di collaudo del cavo Vlf di prova ad alta tensione leggera VLF 0 ~ 50KV

Light Weight  VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV
Light Weight  VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV Light Weight  VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV Light Weight  VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV Light Weight  VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV

Grande immagine :  Apparecchiatura di collaudo del cavo Vlf di prova ad alta tensione leggera VLF 0 ~ 50KV Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: VLF-50KV/0.1Hz
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: giorni 10-15working
Termini di pagamento: T/T
Capacità di alimentazione: 20 set / mese
Descrizione di prodotto dettagliata
Oggetto di prova: Cavo Tesing e prova del generatore Verifichi l'oggetto: Prova di tensione di Withstand di CA
Verifichi il freq.: 0.1Hz, 0.05Hz, 0.02Hz componente: Regolatore, ripetitore di alta tensione, carico del condensatore della compensazione
Tensione di prova: 0~ 50KV Accuratezza: ± (3% dei +0,5 chilovolt completi)
Orario di lavoro: 60mints
Evidenziare:

vlf test equipment

,

vlf cable testing equipment

Test a bassissima frequenza 50KV per cavo, tester per cavi VLF, test HV, isolamento del generatore

I. Applicazione:

Il modello VLF-50KV / 0,1Hz è progettato per eseguire prove di tenuta in loco con frequenza di prova a frequenza molto bassa per i power gener o 35KV e sotto il cavo di alimentazione XLPE. Rispetto al test Hipot impostato sulla frequenza di alimentazione principale, VLF HV Test Set ha solo bisogno di una piccola capacità di potenza di prova (circa 1/500 in teoria). Anche le sue dimensioni e il peso sono notevolmente diminuiti. Specialmente l'aspetto della sorveglianza può scoprire fenomeni di isolamento anomalo del generatore come la corona superficiale, la scarica e così via.

Il tester hipot VLF combina insieme la moderna tecnologia digitale a frequenza variabile e il controllo micro-computer, quindi può realizzare l'aumento automatico della tensione, stepdown, misurazione e protezione nonché l'intervento manuale nel processo di aumento automatico della tensione. Il design elettronico completo garantisce dimensioni ridotte e peso ridotto. Il grande schermo LCD garantisce la visualizzazione chiara e visiva e può visualizzare la forma d'onda di uscita. La stampante emette rapporti di test

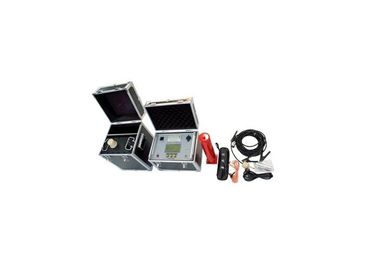

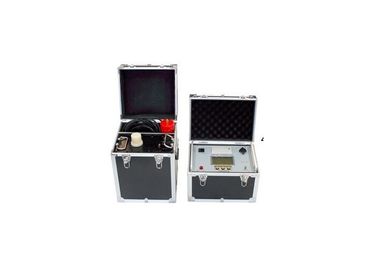

Il set di prova è costituito da una scatola di controllo, un amplificatore di alta tensione, un condensatore di compensazione e un'asta di scarica. Basata sulla conversione elettronica della frequenza e sulla tecnologia controllata da microprocessore, ha eccellenti prestazioni sui test di cavi o generatori.

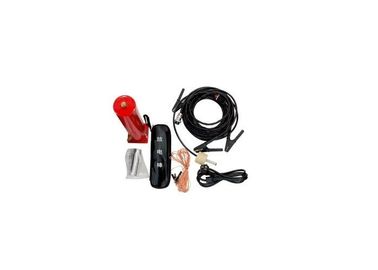

II. Elenco di forniture di questo modello:

Sn

Descrizione

Quantità.

1

Centralina

1

unità

2

50KV HV Booster

1

unità

3

Asta di scarico

1

unità

4

Condensatore di carico, 0,04μF

1

unità

5

HV Test / Cavi di connessione

1

impostato

6

Cavo di terra

1

unità

7

Fusibile 20A

5

unità

8

Stampare la carta

2

unità

9

Manuale

1

unità

10

Rapporto di prova di fabbrica

1

unità

III. Caratteristica tecnica
  1. I dati di corrente, tensione, forma d'onda possono essere campionati direttamente sul lato dell'alta tensione, quindi i dati sono reali e precisi.
  2. Protezione da sovratensione: se l'uscita supera il limite di tensione impostato, lo strumento si spegne per proteggersi, il tempo di attuazione è inferiore a 20 ms.
  3. Protezione da sovracorrente: è una doppia protezione ad alto-basso voltaggio nel progetto, l'accurata protezione di spegnimento può essere eseguita in base al valore impostato sul lato dell'alta tensione; Se la corrente sul lato di bassa tensione supera la corrente nominale, lo strumento avrà protezione di spegnimento, il tempo di attuazione è inferiore a 20 ms.

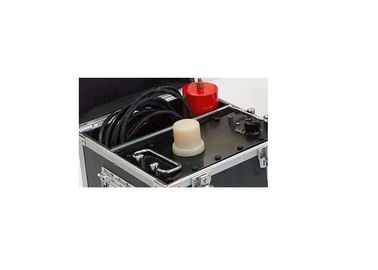

  4. Un resistore di protezione in uscita ad alta tensione è fornito nel corpo del boost di tensione nel progetto e questo elimina la necessità di resistori di protezione aggiuntivi collegati all'esterno.
IV. Dati tecnici universali
  1. Frequenza di uscita: 0,1 Hz, 0,05 Hz, 0,02 Hz
  2. Precisione di misurazione: 3%
  3. Errori di picco di tensione positiva e negativa: ≤ 3%
  4. Distorsione della forma d'onda di tensione: ≤ 5%
  5. Condizioni d'uso: interno ed esterno; temperatura: -10 ℃ + 40 ℃
  6. Umidità: ≤ 85% RH
  7. Potenza: AC50Hz, 220 V ± 5%
V. Modello Optioonal e campo di prova:

Modello Tensione di picco Campo di misura Peso Prova l'intervallo dell'oggetto
VLF-30 30KV 0.1Hz, ≤1.1μF

Regolatore: 4 kg

Booster: 25 kg

Dimensioni: L * W * H

323 * 174 * 323

10KV e sotto tensione

cavo, generatore

0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF
VLF-50 50KV 0.1Hz, ≤1.1μF

Regolatore: 6 kg

Booster: 45 kg

Dimensioni: L * W * H

357 * 210 * 365

15.75KV e sotto tensione

cavo, generatore

0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF
VLF-60 60kV 0.1Hz, ≤1.1μF

Regolatore: 6 kg

Booster: 50 kg

Dimensioni: L * W * H

357 * 220 * 370

18 KV e sotto tensione

cavo, generatore

0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF
VLF- 80 80kV 0.1Hz, ≤1.1μF

Regolatore: 8 kg

Booster: 90 kg

Dimensioni: L * W * H

357 * 240 * 390

35KV e sotto tensione

cavo, generatore


NOTA: Test Voltage Standard

1. Per la prova del cavo

Test della formula della tensione di picco: Umax = 3U 0 ,

U 0 = Tensione nominale monofase del cavo

Tempo di prova: 60 minuti

2. Per lo statore del generatore

U test = 1.414 * βKU 0 ,

U test ---- 0.1Hz picco di tensione di prova (kV);

β ------- 0.1Hz e 50Hz fattore equivalente di tensione, di solito prendendo 1.2;

K ------ Di solito prendi da 1,3 a 1,5, generalmente prendi 1,5;

Uo ----- Tensione nominale degli avvolgimenti dello statore del generatore (kV) ;:
