Casa ProdottiVLF Test ad alta tensione

Strumenti ad alta tensione VLF ad alta tensione VLF ad alta tensione VLF per alta tensione 60KV

Strumenti ad alta tensione VLF ad alta tensione VLF ad alta tensione VLF per alta tensione 60KV

High Accuracy VLF High Voltage Testing 60KV High Voltage Vlf Hipot Instruments
High Accuracy VLF High Voltage Testing 60KV High Voltage Vlf Hipot Instruments

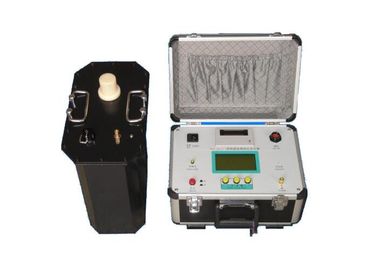

Grande immagine :  Strumenti ad alta tensione VLF ad alta tensione VLF ad alta tensione VLF per alta tensione 60KV Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: VLF-60KV/0.1Hz
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: giorni 10-15working
Termini di pagamento: T/T
Capacità di alimentazione: 20 set / mese
Descrizione di prodotto dettagliata
Oggetto di prova: Cavo Tesing e prova del generatore Verifichi l'oggetto: Prova di tensione di Withstand di CA
Verifichi il freq.: 0.1Hz, 0.05Hz, 0.02Hz componente: Regolatore, ripetitore di alta tensione, carico del condensatore della compensazione
Tensione di prova: 0~ 60KV Accuratezza: ± (3% dei +0,5 chilovolt completi)
Orario di lavoro: 60mints
Evidenziare:

strumenti hip-hop vlf ad alta tensione

,

apparecchiature per prove su cavi vlf

Test a bassissima frequenza 60KV per cavo, tester per cavi VLF, test HV, isolamento del generatore

I. Applicazione:

Il modello VLF-60KV / 0,1Hz è progettato per eseguire prove di tenuta in loco con frequenza di prova a frequenza molto bassa per i power gener o 35KV e sotto il cavo di alimentazione XLPE. Rispetto al test Hipot impostato sulla frequenza di alimentazione principale, VLF HV Test Set ha solo bisogno di una piccola capacità di potenza di prova (circa 1/500 in teoria). Anche le sue dimensioni e il peso sono notevolmente diminuiti. Specialmente l'aspetto della sorveglianza può scoprire fenomeni di isolamento anomalo del generatore come la corona superficiale, la scarica e così via.

Il tester hipot VLF combina insieme la moderna tecnologia digitale a frequenza variabile e il controllo micro-computer, quindi può realizzare l'aumento automatico della tensione, stepdown, misurazione e protezione nonché l'intervento manuale nel processo di aumento automatico della tensione. Il design elettronico completo garantisce dimensioni ridotte e peso ridotto. Il grande schermo LCD garantisce la visualizzazione chiara e visiva e può visualizzare la forma d'onda di uscita. La stampante emette rapporti di test

Il set di prova è costituito da una scatola di controllo, un amplificatore di alta tensione, un condensatore di compensazione e un'asta di scarica. Basata sulla conversione elettronica della frequenza e sulla tecnologia controllata da microprocessore, ha eccellenti prestazioni sui test di cavi o generatori.


II. Elenco di forniture di questo modello:

Sn

Descrizione

Quantità.

1

Centralina

1

unità

2

60KV HV Booster

1

unità

3

Asta di scarico

1

unità

4

Condensatore di carico, 0,04μF

1

unità

5

HV Test / Cavi di connessione

1

impostato

6

Cavo di terra

1

unità

7

Fusibile 20A

5

unità

8

Stampare la carta

2

unità

9

Manuale

1

unità

10

Rapporto di prova di fabbrica

1

unità

III. Caratteristica tecnica
  • I dati sono accurati perché i dati di corrente, tensione, forma d'onda sono campionati direttamente dal lato dell'alta tensione;
  • Ha una funzione di protezione da sovratensione. Se la tensione di uscita supera il valore limite impostato, lo strumento si spegnerà con un tempo di azione inferiore a 20 ms;
  • Ha una funzione di protezione da sovracorrente. Si spegnerà se la corrente supera il valore impostato nel lato alta tensione con un tempo di azione inferiore a 20 ms. E si spegnerà se la corrente supera la corrente nominale nel lato a bassa tensione con un tempo di azione inferiore a 20 ms;
  • Un resistore di protezione integrato e quindi non necessita di altri resistori esterni;
  • Adotta il circuito di controllo a retroazione negativa ad alta e bassa tensione, pertanto la tensione non aumenta a causa di una capacità intrinseca.

IV. Dati tecnici universali

  1. Frequenza di uscita: 0,1 Hz, 0,05 Hz, 0,02 Hz
  2. Precisione di misurazione: 3%
  3. Errori di picco di tensione positiva e negativa: ≤ 3%
  4. Distorsione della forma d'onda di tensione: ≤ 5%
  5. Condizioni d'uso: interno ed esterno; temperatura: -10 ℃ + 40 ℃
  6. Umidità: ≤ 85% RH
  7. Potenza: AC50Hz, 220 V ± 5%
V. Modello Optioonal e campo di prova:
Modello Tensione nominale Capacità di carico Peso Applicazione
VLF-30

30kV

(Valore di picco)

0.1Hz, ≤1.1μF

Controller: 4㎏

Attrezzatura step-up: 25㎏

Dimensione: 323 * 174 * 323

Cavo da 10 kV, generatore, ecc.
0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF
VLF-40

40kV

(Valore di picco)

0.1Hz, ≤1.1μF

Controller: 5㎏

Attrezzatura step-up: 30㎏

Dimensione: 357 * 208 * 343

Cavo 13,8 kV, generatore, ecc.
0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF
VLF-50

50kV

(Valore di picco)

0.1Hz, ≤1.1μF

Controller: 6㎏

Attrezzatura step-up: 45㎏

Dimensione: 357 * 210 * 365

15,75 kV Cavo, generatore, ecc.
0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF
VLF-60

60kV

(Valore di picco)

0.1Hz, ≤1.1μF

Controller: 6㎏

Attrezzatura step-up: 50㎏

Dimensione: 357 * 220 * 370

Cavo da 18 kV, generatore, ecc.
0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF
VLF- 80

80kV

(Valore di picco)

0.1Hz, ≤1.1μF

Controller: 8㎏

Attrezzatura step-up: 90㎏

Dimensione: 357 * 240 * 390

Cavo 35 kV, generatore, ecc.
0.05Hz, ≤2.2μF
0.02Hz, ≤5.5μF


NOTA: Test Voltage Standard

1. Per la prova del cavo

Test della formula della tensione di picco: Umax = 3U 0 ,

U 0 = Tensione nominale monofase del cavo

Tempo di prova: 60 minuti

2. Per lo statore del generatore

U test = 1.414 * βKU 0 ,

U test ---- 0.1Hz picco di tensione di prova (kV);

β ------- 0.1Hz e 50Hz fattore equivalente di tensione, di solito prendendo 1.2;

K ------ Di solito prendi da 1,3 a 1,5, generalmente prendi 1,5;

Uo ----- Tensione nominale degli avvolgimenti dello statore del generatore (kV) ;:
