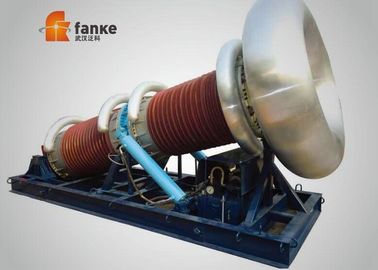

Tipo idraulico del sistema di prova risonanza di CA di induttanza variabile per HV GIS o CVT

IV. In piedi e veloce   Figura di riciclaggio

1. Design maschiato multiuso per entrambi i reattori in grado di soddisfare l'uscita ad alta tensione di frequenza richiesta necessaria per la calibrazione sul campo per CVT inferiore a 50Hz.
2.Raccolta con alimentazione a frequenza variabile per completare il test di resistenza alla tensione CA per apparecchiature elettriche come GIS, interruttore,
induttore reciproco, gamme dell'isolante di 110KV --- 500KV.

• Riciclando o posizionando rapidamente la parte di produzione di alta tensione (reattori di prova e trasformatore di eccitazione) attraverso apparecchiature elettro-idrauliche e senza necessità di utilizzare la macchina di sollevamento, ridurre l'intensità della manodopera e migliorare l'efficienza della prova; evitare facilmente l'altezza di trasporto dell'attrezzatura di prova;
• Design interno integrato per reattore di prova ad alta tensione privo di PD e trasformatore di eccitazione per salvare lo spazio di layout del campo di prova;
• Adotta la gonna ombrello in silicone per i materiali isolanti del guscio della parte generatrice di alta tensione, riduce l'altezza e ottimizza il volume e il peso
• della parte;
• Fondamenta speciale per container utilizzata per realizzare facilmente il trasporto montato su un veicolo; Adotta apparecchiature elettroidrauliche con grande spinta e sollevando delicatamente dall'agilità e senza oscillazioni;
• Il sistema può essere fornito insieme a un particolare veicolo di prova (facoltativo)

VI. Dati tecnici generali:

Condensatore nominale: 400KVA ~ 1000KVA
Tensione nominale: 400KV ~ 800KV
Corrente nominale: 1A ~ 2A
Potenza di lavoro: alimentazione monofase 380V, 50Hz / 60Hz
Valore del fattore di qualità del sistema: Q ≥ 50
Ciclo di servizio e aumento della temperatura: dopo 15 minuti di funzionamento nominale, l'aumento della temperatura dell'avvolgimento ≤ 65K
Rumore: ≤ 65dB
Altitudine: ≤ 3000m
Temperatura ambiente: -25 ℃ ~ 45 ℃, umidità relativa ≤ 90%, senza condensa
Dimensioni: vedi la figura sopra

VI.Accessories

• Scatola degli accessori per gli accessori di stoccaggio
• Cavi di ingresso di alimentazione
• Cavi di uscita della fonte di alimentazione
• cavo di collegamento tra trasformatore di eccitazione e regolatore di tensione
• cavo di collegamento tra trasformatore di eccitazione e console di comando
• Cavi di messa a terra del sistema
• Cavi di uscita HV del reattore
• Cavi di misura HV (i cavi di uscita del segnale del partitore di tensione)
• Cavi di uscita HV (reattore da dividere, divisore per testare l'oggetto)
• Piattaforma di tipo idraulico
• Anello corona per reattore di prova e divisore
• Un rapporto di prova finale, un certificato di qualità, un manuale utente e una lista di imballaggio sono offerti.

VII. Altro modello tipico
