Set di test di resistenza di isolamento dell'apparecchiatura di prova del generatore raffreddato ad acqua

Tester di resistenza di isolamento, tipo raffreddato ad acqua Tester di isolamento del generatore di energia, corrente di cortocircuito 40mA

I. Introduzione del prodotto:

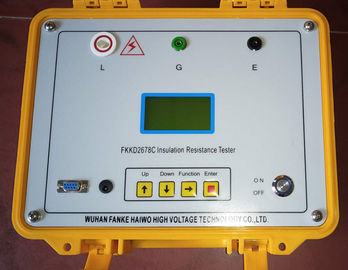

Il tester di resistenza all'isolamento modello FKKD2678C è stato appositamente utilizzato per la resistenza di isolamento del generatore di energia raffreddato ad acqua, ma può anche essere utilizzato per prove di isolamento in laboratorio o sul campo di altre apparecchiature elettriche. Corrente di uscita superiore a 25 mA. La tensione di uscita massima di 5000V. Include sistema di misurazione della micro corrente ad alta precisione, sistema di amplificazione digitale. Basta usare una linea ad alta tensione e una linea di segnale che collega il prodotto di prova può essere misurata. Misurazione automatica, i risultati del grande schermo a cristalli liquidi e memorizzare i risultati.

II. Caratteristiche principali :

1. Micro-controller a 32 bit, interfaccia utente inglese, facile da usare.

2. Calcola automaticamente il rapporto di assorbimento e l'indice di polarizzazione e salva automaticamente 15 secondi, 1 minuto, 2 minuti, 10 minuti per facilitare l'analisi dei dati al minuto.

3. Corrente di uscita, (2500 V, l'uscita è maggiore di 25 mA), correnti di cortocircuito superiori a 40 mA.

4. Una tecnologia del modulo generatore ad alta tensione completamente chiusa, la protezione della resistenza interna, sicura e affidabile. Capacità antintrusione, per soddisfare le operazioni in loco della sottostazione EHV.

5. Il test di scarico automatico è completato e il monitoraggio in tempo reale del processo di scarica.

III. Dati tecnici principali

• Precisione: ± 10%
• Intervallo: 0,1 M ~ 250 GΩ
• Tensione di prova: 2500 V, 5000 V
• Corrente di cortocircuito: 25 mA
• Tempo di misurazione: da 1 minuto a 10 minuti (con la misurazione relativa)
• Alimentazione: 180 ~ 270 V CA, 50 Hz / 60 Hz ± 1% (alimentazione di rete o di rete)
• Ambiente di lavoro: Temperatura -10 ~ 40 ℃, umidità relativa dal 20 all'80%.

IV. Indicazione di connessione

1. Terminale di linea - Terminale L o terminale di test uscita HV

L - "Linea" per l'uscita ad alta tensione, nota come lato linea, misurata dal cavo di alta tensione che conduce alla linea di estremità o oggetto testato, ad esempio, collegato agli avvolgimenti del motore.

2. Dipartimento del terminale dell'acqua - Terminale G

G ---- collegato all'acqua ricevuta sul generatore del lavello.

3. Terminale - Terminale E

Terminale di messa a terra E, collegato al telaio del generatore con messa a terra.
