Test del circuito risonante di frequenza di potenza dell'attrezzatura di prova di grandi dimensioni

Test del circuito risonante di frequenza di potenza dell'attrezzatura di prova di grandi dimensioni

Large Power Generator Test Equipment Power Frequency Resonant Circuit Test
Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test

Grande immagine :  Test del circuito risonante di frequenza di potenza dell'attrezzatura di prova di grandi dimensioni Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: CHX-L-3750KVA / 65kV
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: 40000~150000 USD /Unit according to detailed model
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 35~45 giorni del lavoro
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 5units/2months
Descrizione di prodotto dettagliata
Verifichi il principio: Circuito sonoro di frequenza industriale Utilizzo: Prova di CA Hipot per la grande bobina dello statore o del rotore del generatore
Max.capacity:: 3750KVA Max. Tensione: 65kV
Caratteristica del progetto:: Il reattore regolabile della prova di induttanza, la prova 50Hz o 60Hz, ha dedicato alla grande prov componente: Sezione comandi, regolatore di tensione, trasformatore di eccitazione, reattore regolabile di indutt
Verifichi la frequenza: 50Hz o 60Hz duty cycle: 10mints o fatto da ordine
Verifichi l'accuratezza: Niente di meno che 1,0% Forma d'onda dell'uscita: sinusoide pura
Speciale per: Prova di CA Hipot per il grande statore del idro-generatore o lo statore del generatore del termale Norma della prova:: IEC60060-1: 2010; 60034-1:2004 di IEC; 115:2009 di IEEE; GB/T 8564-2003; JB/T 6204-2002
NOTA: Il tipo libero del palladio può essere fatto da ordine
Evidenziare:

tester di corrente di dispersione

,

tester di isolamento ad alta tensione

1. Applicazione:

Secondo gli standard di prova pertinenti di IEC e IEEE, al momento della revisione o della nuova installazione del generatore , l'avvolgimento dello statore del generatore idroelettrico di grande capacità o generatore di energia termica deve condurre un test di resistenza alla tensione CA a 50 / 60Hz ) frequenza di prova, in modo tale da controllare lo stato di isolamento dell'avvolgimento.

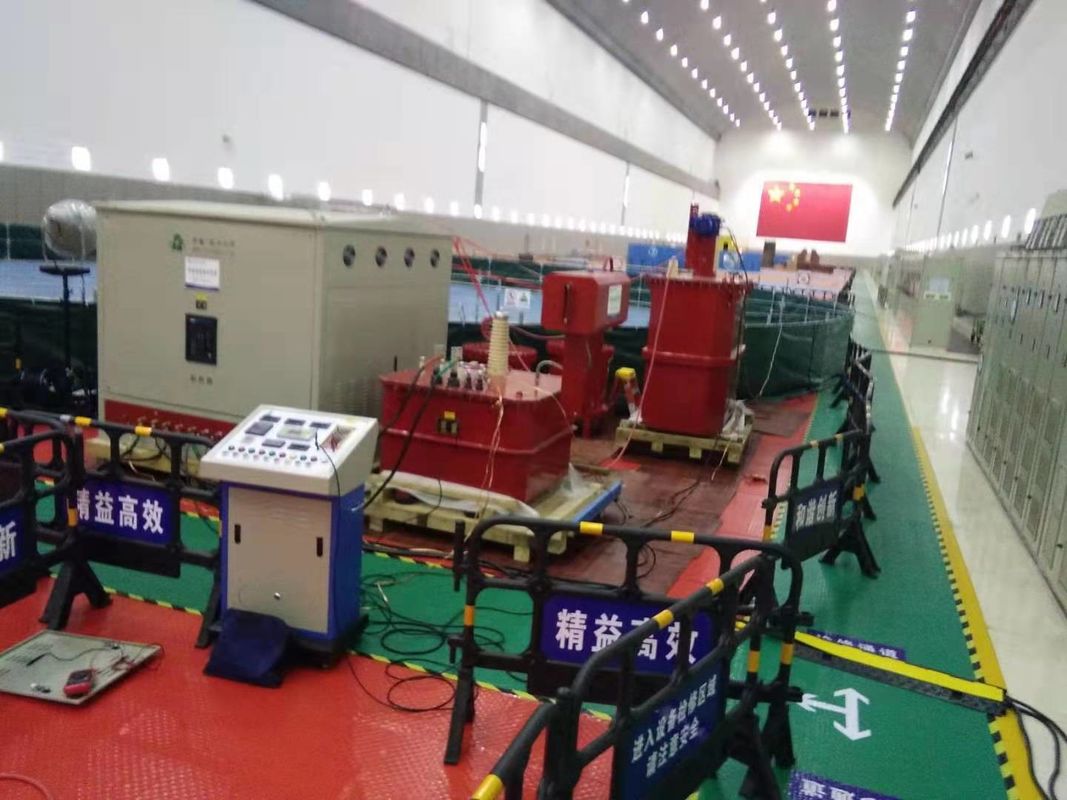

Il set di prova modello CHX-3750KVA / 65KV era stato ordinato e utilizzato dall'impianto idroelettrico di Xiangjiaba in Cina, utilizzato per condurre test di resistenza alla tensione CA in loco con frequenza di prova (50 Hz) per lo statore di capacità autonoma di 800 MW Generatore. La tensione di prova più alta di questo set non è superiore a 65KV; il massimo testcucrent non è più di 57A. il ciclo di lavoro non è più lungo di 10 minuti.

Fino ad ora, questo set di test aveva formato molti diversi modelli serializzati in base alle diverse applicazioni di test di resistenza al voto. Il modello simile può vedere altri modelli tipici e tipici nella seguente clausola.


2. Componenti principali:

SN Nome dei componenti Tipo e specifica Quantità. Ogni peso Ogni dimensione
1 Console di controllo della risonanza DCG-L-400KVA / 380V 1 pezzo 25kgs 600 * 360 * 850 millimetri
2 Quadro elettrico di regolazione della tensione DT-400KVA / 0 ~ 420V 1 pezzo 2500kgs 1350 * 1350 * 1450 millimetri
3 Trasformatore di eccitazione CQSB-400kVA / 6KV, 7Kv, 10KV 1 pezzo 1300kgs 1050 * 750 * 1100 millimetri
4.1 Reattore di induttanza variabile CHX (TL) -1500kVA / 65kV 1 pezzo 3500 kg 1450 * 750 * 1800 millimetri
4.2 Reattore di induttanza fisso FKDK-1125KVA / 65kV 2 pezzi 800kgs D480 * H520MM
5 Separatore di tensione SGB-100KV 1 set 35kgs D170 * H1850mm
6 Accessori speciali di prova
Nota: i requisiti speciali possono essere richiesti per ordine.

3. Provare il principio:

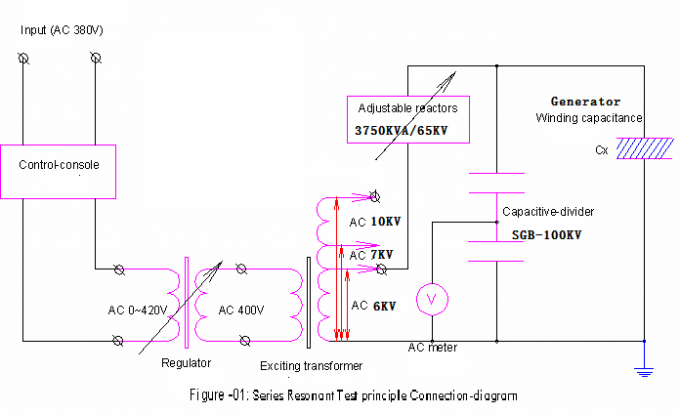

Tecnologia 5.1 Vantaggio del circuito di prova risonante in serie

  1. Potenza reattiva piena compensata, la potenza dell'apparecchiatura e la potenza sono solo inferiori a 1/10 delle apparecchiature misurate; con volume più piccolo e più leggero rispetto all'apparecchiatura nella stessa capacità.
  2. Con grande capacità di uscita e piccola capacità di potenza, basso costo, facile da usare e sicuro.
  3. Tipico circuito di filtro di corrente, la distorsione di tensione di uscita (THD) è molto piccola
  4. La corrente di cortocircuito dopo la scarica o la rottura è inferiore a 1/10 (1 / Q) della corrente misurata, può prevenire efficacemente il danno al punto di guasto dopo il guasto.
  5. Scoppio automatico dell'arco dopo il flashover, è un processo lungo e stabile per ripristinare la tensione di risonanza seriale, sicura.

5.2 Funzione e funzionalità di questo set di test

Funzione di test a distanza per il gap del nucleo di ferro del reattore: il sensore di gap è installato nel reattore, che legge direttamente la fessura del nucleo di ferro sulla console per guidare il funzionamento. Anche l'interruttore e l'indicatore di limitazione della distanza sono installati.

Funzione Auto step down quando il tempo di attesa è scaduto : la tempistica di Withstand adotta il timer digitale. Quando il tempo di attesa è scaduto, il sistema si spegne automaticamente.

Chiusura posizione zero, funzione passo-passo zero iniziale: con funzione di limitazione zero. Se il regolatore di tensione non è in posizione zero, il pulsante di uscita HV non può essere chiuso, assicurando che il sistema salga da zero.

Protezione da sovracorrente: il sistema è dotato di relè di sovracorrente, che è ad alto rischio di interferenza, azione rapida, oggetto di protezione contro i danni da sovracorrente.

Funzioni di protezione da sovratensione e da sovraccarico: questo sistema è dotato di una scheda elettronica di sovratensione e protezione flash, protegge l'oggetto da test da sovratensione e flash-over. È veloce, stabile e affidabile, superando l'instabilità, la grande discrepanza e la regolazione inopportuna della tensione di protezione della sfera sferica. L'impostazione della protezione da sovratensione è la regolazione manuale, display digitale, che è diretto, conveniente e preciso. La protezione antiribaltamento campiona la variazione di incidente del ritardo di caduta del segnale di scarica, la confronta con il segnale di base e determina. È di alta precisione, evitando possibili errori di movimento in caso di variazione accidentale del ritardo crescente.

Funzione di monitoraggio in tempo reale per i dati di test: è in grado di monitorare la tensione del lato HV, la corrente e la tensione del lato BT, corrente, che è più diretta la visualizzazione dello stato del test.

Display digitale della risonanza del circuito e funzione di blocco quando non è di risonanza e step up:

Può visualizzare direttamente lo stato di risonanza del sistema per fattore di potenza. Se il sistema non si trova nel punto di risonanza, deve premere il pulsante di chiusura per salire. Quando il sistema viene regolato in risonanza, rilasciare il pulsante di chiusura, fare clic sul pulsante su / giù per salire o scendere.

Arresto di emergenza : interruttore del freno di emergenza "Step on". Una volta che ci sono condizioni anomale durante il test, intervenire su questo interruttore, l'alimentazione principale verrà interrotta immediatamente per proteggere la sicurezza del personale di test e dell'apparecchiatura.

6. Dati tecnici generali:

  1. Modalità di test del sistema: Serie risonante con induttanza variabile
  2. Modello di sistema: CHX-L-3750KVA / 65KV
  3. Alimentazione in ingresso: 380 ± 10% (monofase), 50Hz / 60Hz
  4. Capacità di uscita nominale: 3750kVA
  5. Tensione nominale di uscita: 65KV
  6. Tensione max test: non oltre 65KV
  7. Corrente nominale di uscita: 57A
  8. Reg. Intervallo di frequenza: 50 / 60Hz
  9. Forma d'onda della tensione di risonanza dell'uscita: onda sinusoidale pura
  10. THD della forma d'onda di uscita: ≤1%
  11. Livello di isolamento: meno di 1,1 volte e mantenendo 1min, normale
  12. Ciclo di servizio: 10 minuti in condizioni di funzionamento correnti nominali;
  13. Fattore di qualità del test stesso: Q≥30;
  14. Aumento di temperatura: meno di 65K sotto corrente nominale funzionante a 10 minuti;
  15. Livello di rumore: non più di 65 dB
  16. Struttura del reattore: a bagno d'olio con serbatoio in ferro, induttanza regolabile;


7.Accessories

  • Scatola degli accessori per gli accessori di stoccaggio
  • Cavi di connessione della consolle di comando e regolatore di tensione
  • Cavi di collegamento del ragolatore di tensione e trasformatore eccitante
  • Cavi di uscita di eccitante trasformatore
  • Cavi di messa a terra del sistema
  • Cavi paralleli del reattore
  • Cavi di uscita HV (reattore da dividere, divisore per testare l'oggetto)
  • Cavi di misura HV (i cavi di uscita del segnale del partitore di tensione)
  • Un rapporto di prova finale, un certificato di qualità, un manuale utente e una lista di imballaggio sono offerti.


8.1. Altro modello tipico per generatore idroelettrico e prestazioni principali di Fanke ad alta tensione

SN Nome del progetto

Capacità nominale del generatore

Modello tipico fornito del set di prova Nazione Qtà ordine
1 Stazione idroelettrica di Three Gorges Generatore idroelettrico da 700MW CHX-L-2350KVA / 55KV Cina 2set
2 Stazione idroelettrica di Gezhouba Generatore idroelettrico da 170 MW CHX-L-1100KVA / 40KV Cina 2set
3 Stazione idroelettrica di Xiluodu Generatore idroelettrico 770 MW CHX-L-2850KVA / 55KV Cina 2set
4 Stazione idroelettrica di Xiangjiaba Generatore idroelettrico da 800MW CHX-L-3750KVA / 65kV Cina 2set
5 Stazione di energia idroelettrica di Wudongde Generatore idroelettrico da 850 MW CHX-L-5100KVA / 60kV Cina 2set
6 Stazione idroelettrica di Baihetan Generatore idroelettrico da 1000 MW CHX-L-4800KVA / 65kV Cina 2set
7 SON la stazione idroelettrica Generatore idroelettrico da 400 MW CHX-L-1125KVA / 45kV Vietnam 1 set

8.2. Altri tipici del del solo per t generatore urbano o generatore di energia termica

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale Applicazione per generatore di turbina o generatore di energia termica
CHX-L-250KVA / 50KV 50KV 5A 250KVA Per 300 MW e al di sotto dello statore del generatore
CHX-L-350KVA / 50KV 50KV 7A 350KVA Per 600 MW e al di sotto dello statore del generatore
CHX-L-600kVA / 50KV 50KV 12A 600kVA Per 1000 MW e al di sotto dello statore del generatore
Requisito speciale può essere fatto per ordine

9. Tabella standard del test in loco da IEC60034-1: 2017 Macchine elettriche rotanti - Parte 1: Valutazione e prestazioni
