Reattore risonante a induttanza variabile per equipaggiamento di prova del generatore di ferro
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Verifichi il principio: | Circuito sonoro di induttanza variabile | Utilizzo: | Ripetitore di alta tensione nel sistema di prova sonoro |
|---|---|---|---|
| Max.Capacity: | 45A/piece o OEM | Max.Voltage: | 60KV/piece o OEM |
| Verifichi la frequenza: | 50HZ/60HZ | duty cycle: | 15 mente o OEM |
| Verifichi l'accuratezza: | Niente di meno che 1,5% | Speciale per: | Prova del hipot di CA per il grande generatore di corrente di capacità |
| Evidenziare: | tester di isolamento ad alta tensione,macchina di prova ad alta tensione |
||

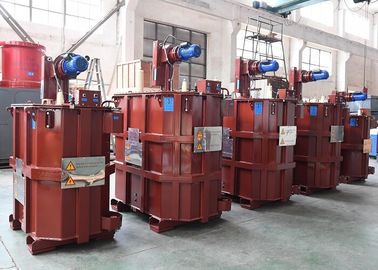

Reattore di prova ad alta tensione con serbatoio in ferro, reattore risonante a induttanza variabile, test del generatore
I. Applicazione:
La serie CHX (L, TX) di grande capacità e il sistema di test di risonanza con regolazione del tipo a serbatoio di ferro è utilizzato principalmente per resistere alla tensione CA o di prova di resistenza alla tensione CA ex fabbrica per generatore di potenza di grande capacità.
Nota: il reattore di prova ad alta tensione con serbatoio in ferro con risonanza a frequenza variabile può anche essere folle per ordine.
La boccola di uscita HV sul reattore di prova può essere progettata per il lato orizzontale.
II. Oggetti applicabili
- Tenuta di tensione CA di campo e prova di tenuta in tensione CA in fabbrica del generatore di corrente
- Rilevamento livello PD durante l'aumento di tensione per generatore di corrente o cavo MT
III. Caratteristiche chiave
- Struttura in stile scatola di ferro, buona dispersione del calore, in grado di funzionare per lungo tempo.
- Il condensatore di alimentazione in ingresso è solo 1 / Q quello di uscita.
- Peso as1 / 5 ~ 10 del trasformatore di prova della frequenza di alimentazione convenzionale
- Nessuna sovratensione transitoria durante il guasto del tester
- Ampia gamma applicabile, buona flessibilità di applicazione, ampia gamma di condensatori di
- tester.
- In caso di guasto dell'oggetto testato, la condizione di risonanza è danneggiata, la corrente di cortocircuito sarà ridotta al minimo automaticamente, poca corrente di cortocircuito oltre il punto di guasto
- Dotato di sistema di misurazione e controllo intelligente, a lungo termine di
- rilevare in modo intelligente e automatico, fare a meno del personale di turno.
- Potrebbe essere progettato come veicolo montato e dotato di veicolo di prova speciale.
IV. Dati tecnici generali:
- Modalità di test del sistema: Serie risonante con induttanza variabile
- Numero di reattori di prova HV: OEM
- Capacità di produzione stimata: OEM
- Tensione nominale di uscita: max. 60kV / piece
- Corrente nominale di uscita: max.45A / pezzo
- Reg. Intervallo di frequenza: 50Hz / 60Hz
- Forma d'onda della tensione di risonanza dell'uscita: onda sinusoidale
- Livello di isolamento: meno di 1,1 volte e mantenendo 1min, normale
- Ciclo di servizio: OEM o 60 minuti in condizioni di funzionamento corrente nominale;
- Fattore di qualità del test stesso: Q≥60
- Aumento di temperatura: meno di 65K sotto corrente nominale funzionante a 60 minuti;
- Livello di rumore: non più di 70B
- Struttura del reattore: tipo ad olio, tipo con serbatoio in ferro;
Nota: i requisiti speciali possono essere richiesti per ordine
