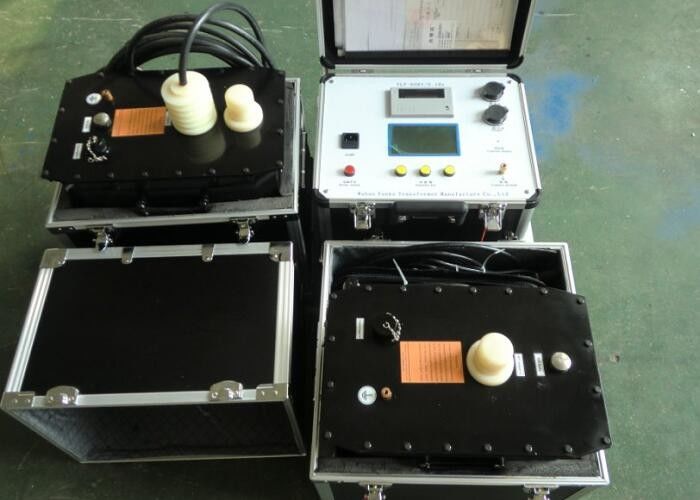

Uscita a onda sinusoidale dell'attrezzatura di collaudo Vlf dell'attrezzatura di prova a bassa frequenza

Test di tenuta di tensione a bassissima frequenza impostato per il generatore, che diagnostica i difetti di isolamento dell'estremità dello statore

I. Descrizione del prodotto e Perché selezionare il dispositivo di prova:

Infatti, il test della tensione di tenuta con frequenza molto bassa è un sostituto per la prova della tensione di tenuta con frequenza di potenza. Come tutti sappiamo, è necessario un trasformatore di prova di grande capacità o un trasformatore di risonanza per resistere al test di tensione per i grandi generatori a causa della grande capacità del loro strato isolante. Questa enorme attrezzatura non è solo pesante e costosa, ma anche scomoda. Per risolvere il problema, il settore energetico riduce la frequenza del test per ridurre la capacità di test. Da molti anni di teoria e pratica in patria e all'estero mostrano che rispetto alla frequenza di potenza, la frequenza molto bassa con 0,1 Hz ha più vantaggi come dimensioni ridotte, peso leggero, capacità 1/500 rispetto alla frequenza di potenza in teoria e operando con la stessa equivalenza. Ecco perché i paesi sviluppati adottano questo approccio in generale. Il Comitato nazionale per lo sviluppo e la riforma ha elaborato norme industriali relative. La Cina sta promuovendo questo approccio e questo strumento è sviluppato sulla base delle esigenze. Può essere ampiamente utilizzato nel test di resistenza alla tensione CA per cavi e nel motore rotativo ad alta pressione su larga scala. Il dispositivo di prova a frequenza molto bassa può trovare efficacemente il difetto di isolamento alla fine dello statore rispetto al metodo di prova della frequenza di alimentazione tradizionale.

II. Caratteristiche tecniche

Esegue automaticamente step-up, step-down, misurazione e protezione utilizzando il controllo del computer con l'unione della moderna conversione digitale della tecnologia avanzata. Non solo possiede un display a cristalli liquidi di grandi dimensioni, peso leggero, grande schermo con chiarezza e intuitività, ma visualizza anche i rapporti di prova della forma d'onda e delle stampe. È progettato nel pieno rispetto dello standard del settore, facile da usare. Sia in patria che all'estero, ci sono molti svantaggi nell'attrezzatura attuale, come la forma d'onda sinusoidale sbagliata, l'errore di misura di grandi dimensioni, la scarica di scintilla, l'alto consumo energetico e così via. Questo strumento può superare questi svantaggi. Inoltre, ha le seguenti caratteristiche:

• I dati sono accurati perché i dati di corrente, tensione e forma d'onda sono campionati direttamente dal lato dell'alta tensione.
• Ha una funzione di protezione da sovratensione. Se la tensione di uscita supera il valore limite impostato, lo strumento si spegnerà con un tempo di azione inferiore a 20ms.
• Ha una funzione di protezione da sovracorrente. Si spegnerà se la corrente supera il valore impostato nel lato dell'alta tensione con un tempo di azione inferiore a 20 ms. E si spegne se la corrente supera la corrente nominale nel lato a bassa tensione con un tempo di azione inferiore a 20 ms.
• Un resistore di protezione integrato e quindi non necessita di altri resistori esterni.
• Adotta il circuito di controllo a retroazione negativa ad alta e bassa tensione, pertanto la tensione non aumenta a causa di una capacità intrinseca.

IV. Capacità di terra di monofase per diversi generatori

Nota: Utest = √2 × 1,2 × 1,5 × Un Un = tensione nominale del generatore

Corrente di prova HV su statore testato = 2πfCUtest

V. Parametri tecnici universali

• Valori nominali della tensione di uscita: vedere i dettagli della tabella 1
• Frequenza di uscita: 0,1 Hz, 0,05 Hz, 0,02 Hz
• Precisione di misurazione: 3%
• Errori di picco di tensione positiva e negativa: ≤ 3%
• Distorsione della forma d'onda di tensione: ≤ 5%
• Condizioni d'uso: interno ed esterno; temperatura: -10 ℃ ∽ + 40 ℃; Umidità: ≤ 85% RH
• Potenza: AC50Hz, 220 V ± 5%

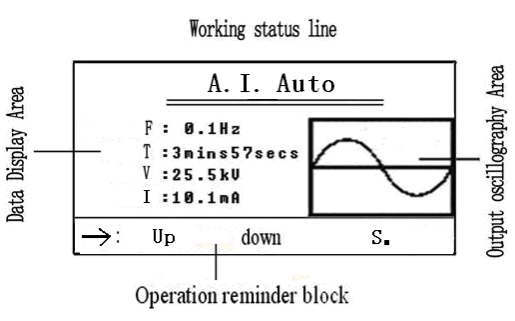

VI. Schema e descrizione del display

                              PS F = Freqency, T = Timing, V = Voltage, I = Current

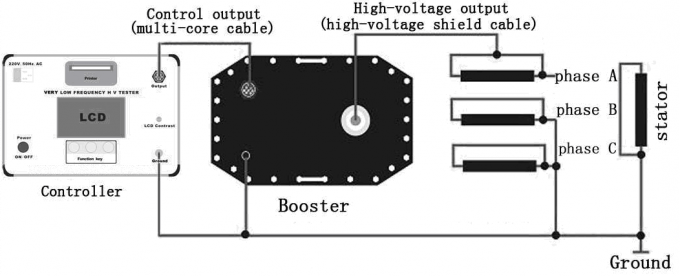

VII. Test di connessione Figura

VIII. Lista dei rifornimenti

• Un host di controllo
• Un booster HV (60 KV e sotto il modello)
• Due booster HV (modello da 80KV e sopra)
• Uno speciale cavo di collegamento ad alta tensione
• Uno speciale cavo di collegamento a bassa tensione
• Un cavo di alimentazione
• Dieci tubi di alimentazione del fusibile
• Una barra di scarico
