Utilizzo: | Tester potenziale di superficie del generatore | Speciale per: | Prova di isolamento per l'estremità dello statore |
---|---|---|---|
tensione in uscita: | 0-30kV | Gamma di resistenza d'ingresso: | 0~100MΩ |
Verifichi l'accuratezza: | Accuratezza di tensione: 1,0% | metodo di prova: | Metodo esterno potenziale di spostamento |
Evidenziare: | tester della corrente di perdita,Tester ad alta tensione dell'isolamento |

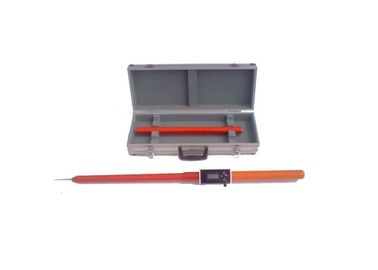

Tester potenziale di superficie del generatore, tester dell'isolamento per l'estremità dello statore, metodo esterno potenziale di spostamento
Introduzione di I.Product e perché uso il tester:
Il tester potenziale della superficie del generatore di FBG-II è un tester dell'isolamento con il tipo della barretta per la rilevazione dei difetti dell'isolamento dell'estremità dello statore del generatore con il metodo potenziale di superficie (anche chiamato metodo esterno potenziale di spostamento). Individuando la tenuta e la forza relativa dell'isolamento dello statore concluda. Può bello ritrovamento che l'isolamento dell'estremità dello statore ha causato dal wrapping&packing artificiale e dalla saldatura male, che non essere trovato prova di tensione da withstand di CC e di CA alla bobina dello statore del generatore.
La misura potenziale di superficie dell'estremità di bobina dello statore del generatore è un nuovo elemento della prova e svolge un ruolo di sorveglianza dell'isolamento through controllando l'isolamento dell'estremità, ulteriore migliorando l'affidabilità del lavoro sicuro del generatore.
II. paramter della conduttura del tester:
1. Resistenza d'ingresso 100MΩ
2. Tensione di prova: CC 0-30KV
3. Accuratezza di tensione: 1,0%
4. Batteria: 6F22 9V
III. struttura ed indicazione del tester
1, maniglia 2, batteria 3, collegante colonna a massa
4, la testa 5, tubo allungato 6, parte del divisore di tensione
7, sonda 8, bottone della barretta di interruttore di accensione
Nota: I tubi allungati hanno tre pezzi, in modo dall'operatore può allungare la distanza di rilevazione secondo il campo reale.
IV. principio della prova e metodo usando
1 norma della prova: La tensione di prova di CC dell'isolamento dell'estremità di bobina dello statore del generatore è 2 volte la tensione nominale e la perdita
la corrente non è di più di 1 microampere.
2. Strumento della prova: Tester ad alta tensione 1set del hipot di CC di ZGF-60KV/2mA
Tester potenziale 1set della superficie del generatore di FBG-II
Alta tensione che protegge i microamperi
3. Il principio della prova:
La tensione di CC si applica alla barra dello statore attraverso il tester ad alta tensione del hipot di CC di ZGF-60KV/2mA, la resistenza Pρ del volume dell'isolamento della barra è molto più grande del ρσ di resistività superficiale e la tensione al suolo è molto bassa. Se una barra del cavo ha difetti, la sua distribuzione di tensione cambierà significativamente. Quando c'è un difetto nell'isolamento, Ρρ diminuisce e le diminuzioni della caduta di tensione dell'isolamento inoltre, inducenti la tensione al sito di difetto ad aumentare. così il tester di FBG-II può catturare i dati cambianti di tensione, quindi giudica se ha difetti.
metodo di prova 4.The:
In primo luogo metta in cortocircuito il cavo trifase del cavo-fuori della bobina con lo statore, il generatore ad alta tensione di CC inietta una tensione di 2 volte alla bobina e la tensione e la corrente sono provate dal tester esterno potenziale dello spostamento del generatore (FBG-II).
Nota: La messa a terra della barretta della prova (FBG-II) deve essere collegata alla messa a terra del dispositivo di generazione ad alta tensione.
5. Precauzioni:
5.1. Quando la carta dell'isolamento della stagnola è avvolta all'estremità dello statore, deve essere avvolta strettamente, altrimenti betwwen la carta della stagnola e la superficie d'isolamento dello statore formerà un condensatore. Quando il metro campione di FBG-II è in contatto con la bobina dello statore, c'è una grande corrente di dispersione, che causa l'errata valutazione e l'influenza sul valore della prova.
5.2. Quando l'estremità è avvolta, dovrebbe essere divisa nella linea lato della barretta ed il lato della presa di acqua e l'intervallo di entrambi i lati è maggior di 3 cm. in modo che scoprire il problema di difetti provenga da un lato, infatti, il punto principale di difetti è alla radice ed il cono dello statore, la misura della parte media ha non significativo.
5,3, il metro di microampere relativo al metro campione di tester di FBG-II dovrebbero essere tipo digitale, lettura e protettivo sia facilmente
5,4, il giunto dell'estremità sono nella parte inferiore del corpo dello statore, non sono facili da misurare, soddisfare conducono fuori in anticipo prima delle prove.
5,5, è importante da rilevare il numero di scanalatura anormale e da evitare confuso.
5.6. In primo luogo scarichi l'acqua di raffreddamento completamente nello statore prima della prova di cui sopra.
