Reattore di compensazione di prova di frequenza di potere dell'attrezzatura di prova di Hipot di CA di piccola dimensione

Reattore di compensazione per prova di frequenza di potenza ultra leggera, set di prova di tensione di tenuta AC, tipo portatile

I. Descrizione del prodotto

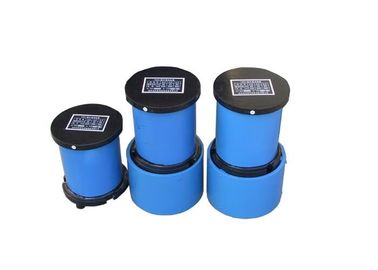

FKDK serie Ultra Light Power Test di frequenza Reactor di compensazione è una unità di corrente ad alta tensione di compensazione portatile con design a secco, di solito è utilizzato combinato con frequenza portatile di frequenza di prova di hipot set per ridurre il peso di ogni pezzo di set di test, soprattutto per il campo test di consegna, revisione e test di campo preventivo di apparecchiature elettriche di piccola e media potenza. funziona a frequenza di frequenza 50 / 60Hz ..

ha dimensioni ridotte, leggerezza e design portatile e rende la capacità di input di controllo del regolatore di tensione abbinato del test di hipot AC impostato per essere uguale attraverso la corrente del test di compensazione al di sotto della tensione del target tet.

di solito è collegato con test oggetto in circuito parallelo attraverso più combinazioni di pezzi usando per ottenere un'uscita di corrente di prova di grandi dimensioni.

II. applicazioni:

• Frequenza di alimentazione Tensione di CA o CC prova di fabbrica per tipi di apparecchiature elettriche HV, componenti, materiali isolanti
• Handover sul campo, revisione e test di campo preventivo per apparecchiature elettriche di media e piccola potenza.
• Test di resistenza alla tensione CA per cavo corto
• Fonte di tensione di tensione di frequenza di strumenti isolanti e stivale isolante (guanti)
• Test AC per quadri, trasformatori, motori.etc; ampiamente utilizzato per prove elettriche in varie fabbriche e istituti.

III.Indice tecnico di ogni pezzo:

1. Tensione e corrente nominali

• Tre terminali di uscita: A1X A2X A3X
• Tensione nominale (kV): 30 25 20
• Corrente nominale (mA): 150 250 300

2. Frequenza nominale: 50Hz

3. Modalità di lavoro: a 300 mA, funzionamento continuo per 10 minuti;

A 250 mA, funzionamento continuo per 30 minuti;

A 150 mA, funzionamento continuo per 120min;

4. Condizioni di servizio: T: -20 ℃ ~ 45 ℃ H: ≤85%

5. Dimensioni: φ220 × 270

6. Peso: 17 kg
