Apparecchiatura di prova di CA ad alta tensione ultra leggera, prova portatile di Hipot messa per cavo corto

Trasformatore di prova di frequenza di alimentazione ultra leggera, set di prova di tensione di tenuta AC, tipo portatile

I. Descrizione del prodotto

Il trasformatore di prova a frequenza ultra leggera della serie CQSB viene utilizzato principalmente per la prova di tenuta di tensione CA o CC di frequenza corrente per apparecchiature elettriche ad alta tensione, componenti elettrici, materiali di isolamento per impianti elettrici, imprese industriali e minerarie, trasporti, unità di ricerca scientifica, in particolare per la consegna del campo , revisione e test di campo preventivo di piccole e medie dimensioni
apparecchiature elettriche di potenza. funziona a frequenza di frequenza 50 / 60Hz. Il booster HV può adottare l'isolamento in SF6 o l'isolamento in olio o l'isolamento in resina epossidica.

II. applicazioni:

• Frequenza di alimentazione Tensione di CA o CC prova di fabbrica per tipi di apparecchiature elettriche HV, componenti, materiali isolanti
• Handover sul campo, revisione e test di campo preventivo per apparecchiature elettriche di media e piccola potenza.
• Test di resistenza alla tensione CA per cavo corto
• Fonte di tensione di tensione di frequenza di strumenti isolanti e stivale isolante (guanti)
• Test AC per quadri, trasformatori, motori.etc; ampiamente utilizzato per prove elettriche in varie fabbriche e istituti.

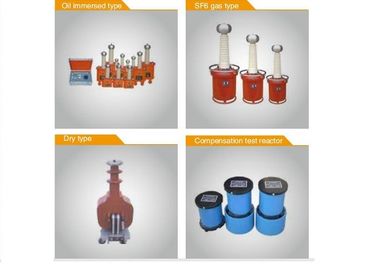

III. Tipi di amplificatore di alta tensione

• Trasformatore di prova immerso in olio
• Trasformatore di prova gonfiabile SF6
• Trasformatore di prova a secco
• Reattore a secco di tipo FKDK opzionale con corrente o tensione di compensazione

IV. Funzioni di controllo universali

1. Isolamento del gas SF6 sul moltiplicatore di alta tensione
2. Controllato da microprocessore
3. Display digitale
4. Alta precisione
5. Alta risoluzione;
6. Temporizzazione automatica
7. Completamente protette
8. Allarme
9. Temporizzazione automatica

V. Componenti principali di un set

• Quadro elettrico di regolazione della tensione,
• Test del trasformatore

VI. Accessori opzionali:

• Induttore di compensazione,
• Divisore di tensione (per la tensione di uscita della misurazione della precisione)
• Stack di silicio di rettifica (per modificare la tensione CA in tensione CC),
• Resistenza protettiva (per protezione da cortocircuito o panatura),
• Asta di scarico (per scarico di tensione residua adsorbito),
• Sfera protettiva della sfera (per protezione contro la scarica nel circuito di prova durante l'innalzamento della tensione),
• Microammetto, ecc. (Per la corrente di dispersione della misurazione della precisione durante l'aumento della tensione CC)

VII. Specifiche tecniche :

1. Uscita: fatta per ordine, onda sinusoidale,
2. Capacità: fatta su ordinazione
3. Intervallo di tempo: 0-999S
4. Accuratezza della misura della tensione: ≤ 1,5% (V) + 3 morsi
5. Precisione della misura di valuta: ≤ 1,5% (V) + 3 morsi
6. Durata: 5 minuti alla capacità nominale
7. Tensione di ingresso: AC220V ± 10% 50 / 60Hz ± 1
8. Temperatura ambiente: -8 ℃ ~ 50 ℃
9. UR: 85%, senza rugiada
10. Livello del mare sopra: 1000 metri o sotto
