Analizzatore AC Hipot 80KV 100mA di Hipot dell'attrezzatura di prova di Hipot di CA dell'isolamento di gas SF6

Analizzatore di gas Hipot dell'isolamento del gas, insieme di prova di tensione di Withstand di CA, isolamento del gas di SF6

I. Descrizione del prodotto

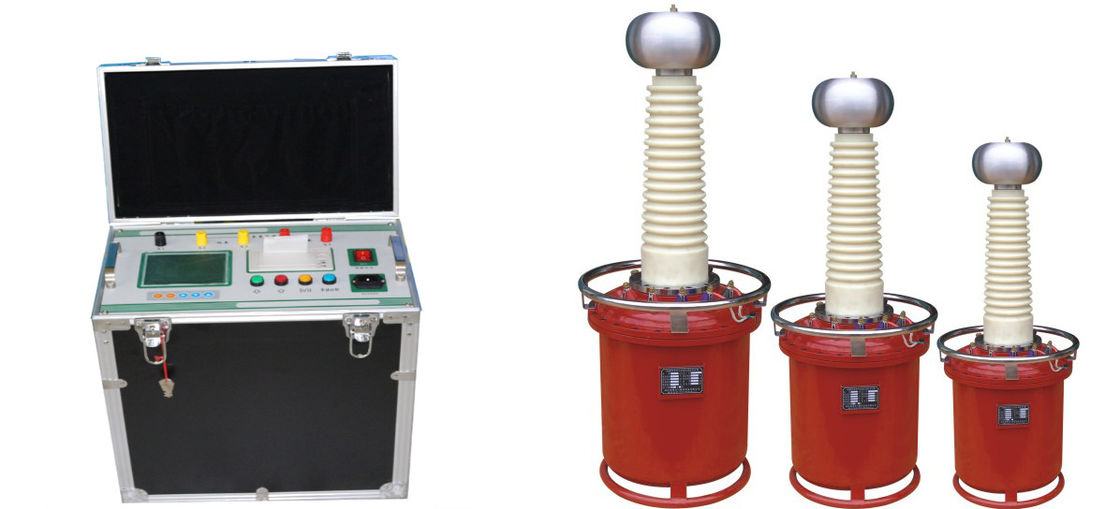

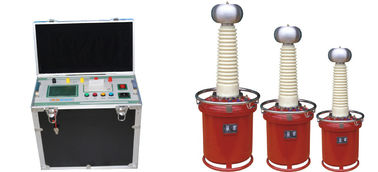

Il modello CQSB-8KVA / 80KV è progettato per il test dielettrico AC. Per il test AC, funziona con frequenza di alimentazione 50/60 Hz. Il booster HV adotta l'isolamento in SF6 per ridurre il peso stesso rispetto all'isolamento con olio o all'isolante in resina poox.

Boost automatico, temporizzazione automatica, step down automatico e display pass o fail; Se il test fallisce, quindi si rompe / tensione ARC, è possibile registrare sovracorrente per l'analisi, ma può anche essere controllato dal computer, conveniente per il consumatore da utilizzare.

II. applicazioni:

Test AC per quadri elettrici, trasformatori, motori.etc; Il set di prova è uno strumento più intelligente, ampiamente utilizzato per test elettrici in varie fabbriche e istituti.

III. funzioni

1. Isolamento del gas SF6 sul moltiplicatore di alta tensione
2. Controllato da microprocessore
3. Display digitale
4. Alta precisione
5. Alta risoluzione;
6. Temporizzazione automatica
7. Completamente protette
8. Allarme
9. Temporizzazione automatica

IV. Caratteristiche del prodotto:

1. Modalità di funzionamento automatico;
2. Menu guidato, facilmente gestibile anche per chi non ha letto prima il manuale utente
3. Aumentare la velocità controllata in modalità automatica. Mentre la tensione di prova raggiunge l'obiettivo dell'80%, la sua velocità di aumento diminuisce lentamente automaticamente;
4. Alcuni stadi possono essere impostati durante il processo di boost. L'attrezzatura può essere sospesa in qualsiasi momento durante il processo di boost. La funzione è utile per l'operatore per osservare o diagnosticare;
5. Mentre il test è terminato, diversi suoni di allarme indicano il risultato del test superato o fallito. nel frattempo, passa o fallisce anche visualizzato sullo schermo;
6. Se il test fallisce, quindi abbattere / tensione ARC, potrebbe essere registrata una sovracorrente per l'analisi;
7. L'alta corrente CA viene misurata direttamente dalla bobina di Rogowski;
8. Progettazione della password per impedire operazioni non autorizzate;
9. Micro-stampante incorporata;
10. Forte capacità anti-interferenza
11. Comunicazione dell'interfaccia RS232 con computer, test e salvataggio dei report al computer;
12. Piena protezione contro sovracorrente, sovratensione, flash-over;

V. Specifiche tecniche :

1. Uscita: 0-80KVac, 100mA, onda sinusoidale,
2. Capacità: 8KVA
3. Intervallo di tempo: 0-999S
4. Accuratezza della misura della tensione: ≤ 1,5% (V) + 3 morsi
5. Precisione della misura di valuta: ≤ 1,5% (V) + 3 morsi
6. Durata: 5 minuti alla capacità nominale
7. Tensione di ingresso: AC220V ± 10% 50 / 60Hz ± 1
8. Temperatura ambiente: -8 ℃ ~ 50 ℃
9. UR: 85%, senza rugiada
10. Livello del mare sopra: 1000 metri o sotto
11. Dimensioni e peso
12. Per trasformatore di prova: 300X210X530mm, 28KG
13. Per pannello di controllo: 540X430X380mm, 22Kg
