Set di test di risonanza libera di PD Ac, apparecchiatura di prova di scarica parziale non più di 10pC

Set di test di risonanza libera di PD Ac, apparecchiatura di prova di scarica parziale non più di 10pC

PD Free Ac Resonant Test Set , Partial Discharge Test Equipment No More Than 10pC
PD Free Ac Resonant Test Set , Partial Discharge Test Equipment No More Than 10pC

Grande immagine :  Set di test di risonanza libera di PD Ac, apparecchiatura di prova di scarica parziale non più di 10pC Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke
Certificazione: ISO9001
Numero di modello: Serie di FKWJF
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 65~90 giorni lavorativi
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 5 insiemi/2months
Descrizione di prodotto dettagliata
Verifichi il principio: Circuito sonoro di frequenza variabile Utilizzo: Withstand indotto di tensione e prova parziale di scarico
Caratteristica del progetto:: Tipo libero del palladio, non più di 10pC Componente:: Alimentazione di V/F, trasformatore di eccitazione, reattore modulare più leggero della prova e divi
Frequenza della prova:: 150Hz~200Hz o 20~300Hz duty cycle: 90mints o 180 mente
Verifichi l'accuratezza: Niente di meno che 1,5% Forma d'onda dell'uscita: Buona sinusoide
Speciale per: Prova in loco per il trasformatore elettrico della classe di grande capacità UHV Reattore facendo uso del modo: In serie o parallelamente collegamento
Norma della prova:: IEC60076-3-2013
Evidenziare:

sistema di test risonanti ad alta tensione

,

set di test risonanti

Set di prova di tensione di tenuta libera risonanza PD, prova di tenuta indotta da trasformatore e prova di scarica parziale

I. Descrizione dei prodotti:

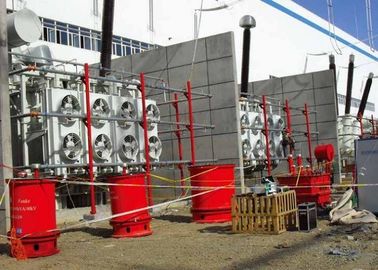

Il sistema di test della serie FKWJF viene utilizzato principalmente per prove di tenuta di tensione indotte da campo e di scarica parziale di trasformatori di potenza di classe 110KV e oltre. Questo sistema adotta una tecnica di alimentazione a frequenza variabile push-pull senza PD che assicura un'onda sinusoidale e un'adeguata frequenza di prova durante le prove in condizioni di saturazione del trasformatore di potenza. Il sistema può anche essere progettato per testare cavi XLPE a lunga distanza o HV GIS. Le immagini di cui sopra sono per il sistema di prova di tensione indotta da trasformatore indotto e di scarica parziale realizzato da Fanke per testare il trasformatore di potenza a 220KV sul campo.

Il test di resistenza alla tensione indotta (IVWT), chiamato anche test di resistenza alla sovratensione indotta, ACSD, ACLD, DVDF, è uno dei più importanti test dielettrici dei trasformatori di potenza. Come per IEC60076-3-2013, IVWT è necessario test di routine e test di accettazione per un trasformatore elettrico da 110KV.

II. Oggetti applicabili

  • Trasformatore con isolamento graduale di 110KV
  • Trasformatori di classe 220KV, 500KV, 750KV, 1000KV.
  • Il test di resistenza alla tensione CA può essere realizzato per GIS, trasformatori, interruttori, boccole e cavi diversi da 1000 kV se equipaggiati con reattori ad alta frequenza in risonanza HV.

III. Composizione del sistema

  • Fonte di alimentazione a frequenza variabile push-pull senza PD e cabina di controllo e osservazione,
  • Trasformatori di eccitazione senza PD,
  • Reattore di prova di compensazione della perdita,
  • Strumento di prova di scarica parziale
  • Divisore di tensione di accoppiamento
  • Accessori di prova necessari
IV. Caratteristiche tecniche
  • Circuito dell'amplificatore di potenza lineare progettato, uscita a onda sinusoidale intera, piccola distorsione d'onda.
  • La protezione multipla include: protezione da interruzione di scarica, protezione da sovratensione, protezione da cortocircuito sull'uscita, protezione da posizione nulla di avvio, protezione del loop di amplificazione del ponte, protezione della curva di potenza. Qualsiasi tipo di protezione sopra descritta, l'uscita di tensione verrà bloccata immediatamente, l'alimentazione principale del circuito verrà interrotta per garantire la sicurezza del personale, degli oggetti testati e del sistema di test.
  • La sorgente del segnale del dispositivo è prodotta da chip dedicato, la stabilità della frequenza di uscita può arrivare fino a 0,0001Hz. e la tensione di uscita è controllata da singlechip che garantisce il grado di instabilità della tensione inferiore all'1%.
  • Con la funzione di impostazione dei parametri di test come tensione e tempo di test, metodi di controllo automatico e manuale.
  • Con la funzione di regolazione automatica della stabilizzazione della tensione, uscita costante di tensione quando la regolazione della frequenza è limitata.
  • Controllo ottico, isolato completamente HV e loop di controllo a bassa tensione.
  • Regolabile in modo continuo in un intervallo di frequenza di test di 20-400 Hz e con funzione di ricerca automatica della frequenza di risonanza. Essere in grado di impostare il multistadio del rilevamento della frequenza.
  • Display LCD e mouse rotanti multipli controllati, interfaccia uomo-computer amichevole, semplice e conveniente per il funzionamento e trafilatura.
  • La fonte di energia a frequenza variabile è schermata da materiale magnetico ad alta permeabilità con capacità di disturbo anti-forte del campo elettrico e garantisce l'accuratezza e la stabilità della misurazione.
  • Questo dispositivo può essere equipaggiato con un veicolo di prova speciale e un contenitore insieme


V. Dati tecnici generali:

1 capacità di alimentazione a frequenza variabile: 3kW ~ 450kW (opzionale secondo il modello di sistema);
2 Tensione di ingresso nominale: trifase 380 V ± 10%, 50 Hz
3 Tensione di uscita nominale del sistema di test: max. Fino a 1200KV (specifiche speciali possono essere ordinate)
4 Corrente nominale di uscita del sistema di test: può essere eseguita su ordinazione
5 Frequenza del test di uscita: 20-400 Hz
6 Livello PD stesso: ≤ 5pTensione di uscita nominale di rame
7 Forma d'onda di uscita: onda sinusoidale standard, fattore di deviazione della forma d'onda ≤ 1%
8 gradi di instabilità della tensione di uscita: ≤ 1,0%
9 gradi di instabilità della frequenza di uscita: ≤ 0,05%
10 Livello di rumore: ≤ 65dB
11 Livello di isolamento: massa del terminale di uscita / ingresso ≥ 3kV / AC / 1min
12 Ciclo di funzionamento: ≥ 3 ore (Le specifiche speciali possono essere ordinate)
13 Aumento di temperatura ammesso: 3 ore di funzionamento continuo con carico nominale non superiore a 70K
Nota: spec. Speciale può essere fatto per ordine
