Sistema di prova a risonanza ad alta tensione frequenza 30-300 Hz con alimentazione V / F

30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source
30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source

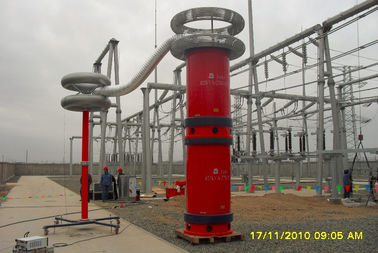

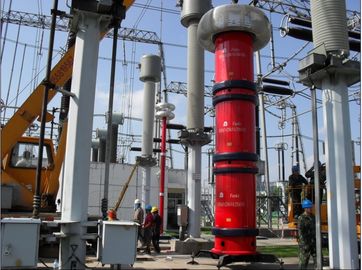

Grande immagine :  Sistema di prova a risonanza ad alta tensione frequenza 30-300 Hz con alimentazione V / F Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke
Certificazione: ISO9001
Numero di modello: CHX-4800KVA/200KV, 400KV, 600KV, 800KV
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 45~60 giorni lavorativi
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 5 insiemi/2months
Contatto
Descrizione di prodotto dettagliata
Verifichi il principio: Circuito sonoro di frequenza variabile Utilizzo: Prova in loco di tensione di Withstand di CA sotto 200KV, 400KV, 600KV, 800KV per il GIS di alta ten
Caratteristica del progetto:: Reattore modulare della prova di tensione di Highed, più alta uscita di valore di Q, gamma di prova Componente:: Alimentazione di V/F, trasformatore di eccitazione, reattore modulare più leggero della prova e divi
Frequenza della prova:: 30-300HZ duty cycle: 15mints o 60 mente
Verifichi l'accuratezza: Niente di meno che 1,5% Forma d'onda dell'uscita: Buona sinusoide
Speciale per: Prova in loco per il GIS di EHV o di alta tensione, CT, pinta Reattore facendo uso del modo: In serie o parallelamente collegamento
Norma della prova:: IEC60060-1: 2010; 62271-203:2011 di IEC per il GIS
Evidenziare:

set di test risonanti

,

test ad alta tensione di apparecchiature elettriche

Set di test di tensione resistivo a frequenza variabile, per test GIS ad alta tensione EHV

I. Applicazione:


Questo set di test modello CHX-4800KVA / 200KV, 400KV, 600KV, 800KV è progettato per eseguire il test dell'antotatore CA in loco con tecnologia a circuito risonante a frequenza variabile per sistemi GIS di classe superiore a 110kV ~ 800KV e altri impianti elettrici ad alta tensione; La tensione di prova più elevata non è superiore a 200KV, 400KV, 600KV o 800KV attraverso reattori di prova HV modulari in parallelo o in serie, la frequenza di prova può essere compresa tra 30 e 300Hz; il ciclo di lavoro non è più di 15 minuti o 60 minuti.

Attraverso reattori di prova modulari è collegato in parallelo o in seires, il set di test può anche essere eseguito il seguente test di hipot in AC:

1.1 Non più di 200KV e 24A per HIS GIS con non più di U rated = 123KV e altri impianti elettrici ad alta tensione

1.2 Non più di 400KV e 12A per HIS GIS con non più di U nominale = 300KV e altri impianti elettrici ad alta tensione

1.3 Non più di 600KV e 6A per EIS GIS con non più di U nominale = 550KV e altri impianti elettrici ad alta tensione

1.4 Non più di 800KV e 6A per EIS GIS con non più di U nominale = 800KV e altri impianti elettrici ad alta tensione

Fino ad ora, avevamo fornito un sistema di prova a risonanza di frequenza variabile a 1200KV e 9A per la compagnia elettrica cinese. Il set di test progettato forma inoltre diversi modelli serializzati in base alle diverse applicazioni di test di resistenza ad alta tensione o UHV tramite reattori di test in serie o in parallelo e numero di configurazioni in ciascun set. Il modello simile può vedere altri modelli tipici nella seguente clausola.


II. Componenti principali:

SN Nome dei componenti Tipo e specifica Quantità. Ogni peso Ogni dimensione
1 Potenza a frequenza variabile FKVF-200kW / 380V 1 pezzo 180kgs 750 * 700 * 1000 millimetri
2 Trasformatore di eccitazione CQSB (J) -200kVA 1 pezzo 1800kgs 650 * 650 * 800mm
3 Reattore di prova risonante ad alta tensione CHX (KF) -1200kVA / 200kV 4 pezzi 2800kgs D1200 * H1250mm
4 Divisore capacitivo TRF-800kV / 1000pF 1 set 550kgs D350 * H7600mm
5 Accessori speciali di prova 1 set

Nota 1. Il carico capacitivo può essere opzionale quando la linea di carico piccola sta esaminando o necessita di carico analogico per controllare la frequenza del test.

2. Il reattore di prova può essere prodotto per 150KV, 200KV, 250KV, 300KV, 350KV, 400KV per ciascuna tensione nominale del pezzo in base al diverso ambito dell'oggetto testato o al cliente richiesto. Il massimo la corrente nominale di ciascun reattore HV può essere 1 ~ 15A opzionale in questo set serializzato,

3. L'induttanza di smorzamento HV può essere opzionale per sopprimere le armoniche ad alta frequenza e resistere alla sovratensione causata dal flashover oggetto testato, speciale nel set di test EHV o UHV.

III. Provate il principio:
Set di test di tensione di tenuta in frequenza a frequenza variabile portatile

VF: Sorgente di alimentazione a frequenza variabile T: Trasformatore di eccitazione
L: Test Reactor Cx: Test Equipment MOA1: parafulmine
C1, C2: Divisore di tensione (C1 è un braccio ad alta tensione, C2 è un braccio a bassa tensione)


IV. Dati tecnici generali:

  1. Modalità di test del sistema: serie risonante con frequenza variabile
  2. Modello di sistema: CHX-4800KVA / 200KV, 400KV, 600KV, 800KV
  3. Alimentazione in ingresso: 380 ± 10% (trifase), 50Hz / 60Hz
  4. Numero del reattore di prova HV: 4 pezzi
  5. Capacità di uscita nominale: 4800kVA
  6. Tensione di uscita nominale: 200KV, 400KV, 600KV, 800KV
  7. Tensione max test: non più di 200KV, 400KV, 600KV, 800KV
  8. Corrente nominale di uscita: 6 A / pezzo singolo o in serie; 12 A o 24 A in parallelo
  9. Reg. Intervallo di frequenza: 30Hz-300Hz
  10. Forma d'onda della tensione di risonanza dell'uscita: onda sinusoidale
  11. THD della forma d'onda di uscita: ≤1%
  12. Livello di isolamento: meno di 1,1 volte e mantenendo 1min, normale
  13. Ciclo di servizio: 15 minuti o 60 minuti opzionali in condizioni di funzionamento in corrente nominale inferiore;
  14. Fattore di qualità del test stesso: Q≥60
  15. Aumento di temperatura: meno di 65K sotto corrente nominale funzionante con ciclo di lavoro;
  16. Livello di rumore: non più di 70B
  17. Struttura del reattore: a bagno d'olio, con cilindro a tubo epossidico;


V.Main Pannello software di misurazione e controllo come segue:


Set di test di tensione di tenuta in frequenza a frequenza variabile portatile


VI.Accessories

  • Scatola degli accessori per gli accessori di stoccaggio
  • Cavi di ingresso di alimentazione
  • Cavi di uscita della fonte di alimentazione
  • Cavi di uscita di eccitante trasformatore
  • Cavi di messa a terra del sistema
  • Cavi paralleli del reattore
  • Cavi di misura HV (i cavi di uscita del segnale del partitore di tensione)
  • Cavi di uscita HV (reattore da dividere, divisore per testare l'oggetto)
  • Base di supporto per divisorio
  • Anello corona per reattore di prova e divisore
  • Un rapporto di prova finale, un certificato di qualità, un manuale utente e una lista di imballaggio sono offerti.


VII. Altro modello tipico

7.1 Per il test di hipot in CA GIS in classe 123KV ~ 300KV

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale

Applicazione

(Da 45Hz di partenza)

CHX-400KVA / 200kV, 400KV 200kV * 2 2A @ 200Kv 400KVA Per 123 KV e sotto la classe GIS
1A @ 400KV Per 300 KV e sotto la classe GIS
CHX-800KVA / 200kV, 400KV 200kV * 2 4A @ 200Kv 800KVA Per 123 KV e sotto la classe GIS
2A @ 400KV Per 300 KV e sotto la classe GIS
CHX-1000KVA / 200kV, 400KV 200kV * 2 5A @ 200Kv 1000KVA Per 123 KV e sotto la classe GIS
2.5A@400KV Per 300 KV e sotto la classe GIS
CHX-2000KVA / 200kV, 400KV 200kV * 2 10A @ 200Kv 2000KVA Per 123 KV e sotto la classe GIS
5A @ 400KV Per 300 KV e sotto la classe GIS
Requisito speciale può essere fatto per ordine

7.2 Per la prova di hipot in CA GIS in classe 145KV ~ 362KV

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale

Applicazione

(Da 45Hz di partenza)

CHX-500KVA / 250KV, 500kV 250KV * 2 2A @ 250KV 500KVA Per GIS da 145KV e sotto la classe
1A @ 500KV Per 362 KV e sotto la classe GIS
CHX-1000KVA / 250KV, 500kV 250KV * 2 4A @ 250KV 1000KVA Per GIS da 145KV e sotto la classe
2A @ 500KV Per 362 KV e sotto la classe GIS
CHX-2000KVA / 250KV, 500kV 250KV * 2 8A @ 250KV 2000KVA Per GIS da 145KV e sotto la classe
4A @ 500KV Per 362 KV e sotto la classe GIS
CHX-3000KVA / 250KV, 500kV 250KV * 2 12A @ 250KV 3000KVA Per GIS da 145KV e sotto la classe
6A @ 500KV Per 362 KV e sotto la classe GIS
Requisito speciale può essere fatto per ordine


7.3 Per test di hipot in CA GIS in classe 170KV ~ 550KV

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale

Applicazione

(Da 45Hz di partenza)

CHX-1200KVA / 300kV, 600KV 300kV * 2 4A @ 300kV 1200KVA Per GIS da 170 KV e inferiore alla classe
2A @ 600KV Per 550 KV e sotto la classe GIS
CHX-1800KVA / 300kV, 600KV 300kV * 2 6A @ 300kV 1800KVA Per GIS da 170 KV e inferiore alla classe
3A @ 600KV Per 550 KV e sotto la classe GIS
CHX-2400KVA / 300kV, 600KV 300kV * 2 8A @ 300kV 2400KVA Per GIS da 170 KV e inferiore alla classe
4A @ 600KV Per 550 KV e sotto la classe GIS
CHX-3600KVA / 300kV, 600KV 300kV * 2 12A @ 300kV 3600KVA Per GIS da 170 KV e inferiore alla classe
6A @ 600KV Per 550 KV e sotto la classe GIS
CHX-4800KVA / 300kV, 600KV 300kV * 2 16A @ 300kV 4800KVA Per GIS da 170 KV e inferiore alla classe
8A @ 600KV Per 550 KV e sotto la classe GIS
Requisito speciale può essere fatto per ordine


7.4 Per il test di hipot in CA GIS in classe 123KV ~ 800KV

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale

Applicazione

(Da 45Hz di partenza)

CHX-2400KVA / 200kV × 4 800KV 12A @ 200kV 2400KVA Per 123 KV e sotto la classe GIS
6A @ 400KV Per 300 KV e sotto la classe GIS
3A @ 600KV Per 550 KV e sotto la classe GIS
3A @ 800KV Per 800 KV e sotto la GIS di classe
CHX-3600KVA / 200kV × 4 800KV 13A @ 200Kv 3600KVA Per 123 KV e sotto la classe GIS
9A @ 400KV Per 300 KV e sotto la classe GIS
4.5A@600KV Per 550 KV e sotto la classe GIS
4.5A@800KV Per 800 KV e sotto la GIS di classe
CHX-4800KVA / 200kV × 4 800KV 24A @ 200kV 4800KVA Per 123 KV e sotto la classe GIS
12A @ 400KV Per 300 KV e sotto la classe GIS
6A @ 600KV Per 550 KV e sotto la classe GIS
6A @ 800KV Per 800 KV e sotto la GIS di classe
Requisito speciale può essere fatto per ordine

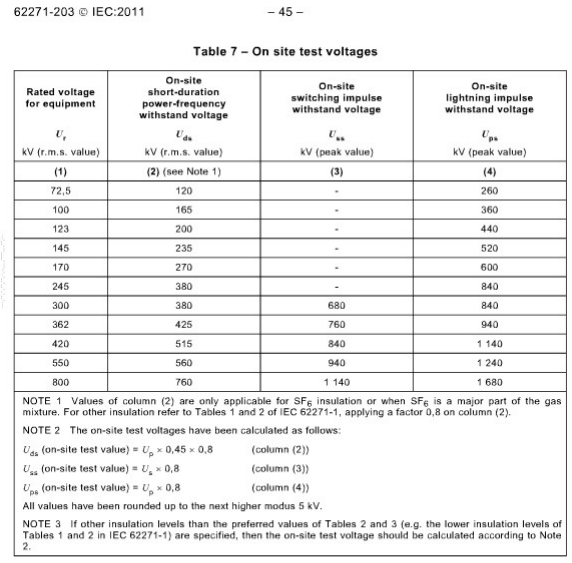

VIII. Tabella standard dei test di isolamento in sito dalla IEC 62271-203: 2011 per HIS GIS

Set di test di tensione di tenuta a frequenza variabile risonante per cavo XLPE HV lungo
