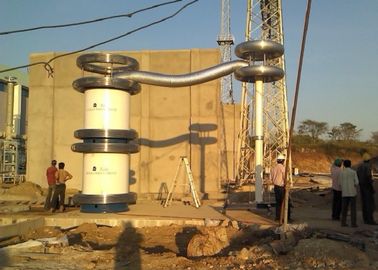

Dispositivo di prova del cavo HV XLPE lungo / apparecchiatura di prova HV 3000KVA o capacità OEM
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Verifichi il principio: | Circuito sonoro di frequenza variabile | Utilizzo: | Prova di tensione di Withstand di CA per il cavo o il GIS di alta tensione |
|---|---|---|---|
| Max.Capacity: | 3000KVA o OEM | Max.Voltage: | 150KV o OEM |
| Verifichi la frequenza: | 20-300Hz | duty cycle: | 60 mente o OEM |
| Verifichi l'accuratezza: | Niente di meno che 1,5% | Speciale per: | Prova in loco per il cavo lungo ed il GIS di alta tensione XLPE |
| Prova Standard: | 60060-1:2010 di IEC; Il 60840:2011 di IEC ed il 62067:2011 di IEC per XLPE cablano | ||
| Evidenziare: | sistema di test risonanti ad alta tensione,test ad alta tensione di apparecchiature elettriche |
||
Reattore di prova di tensione a tenuta di frequenza a frequenza variabile per cavo XLPE HV lungo
I. Applicazione:
Il reattore di prova ad alta tensione è un amplificatore o generatore di alta tensione nel circuito a tensione di tenuta in risonanza a frequenza variabile, ha una grande capacità e un HV per un pezzo con una putput di fattore di qualità superiore. è speciale per la prova del cavo XLPE ad alta tensione con una maggiore distanza.
La società Fanke può completare la progettazione e produrre le merci in base a tutti i tipi di esigenze del cliente. come il tipo di cilindro e il tipo di serbatoio di ferro.
Il reattore di prova può essere prodotto per 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV per ciascuna tensione nominale del pezzo in base al diverso ambito dell'oggetto testato o al cliente richiesto. Il massimo la corrente nominale di ciascun reattore HV può essere 1 ~ 5A, 10A, 15A, 20A, 25A, 30A.
II. Provate la cifra del priciplo:
VF: Sorgente di alimentazione a frequenza variabile che è parte di controllo e misura nel circuito di test.
T: Trasformatore di eccitazione che fornisce la tensione eccitante per il reattore di prova ad alta tensione
L: Test Reactor che è un'induttanza di risonanza nel circuito LC e produce la tensione di prova
Cx: apparecchiature testate
MOA1: parafulmine è parte di protezione sul trasformatore di eccitazione
C1, C2: Divisore di tensione (C1 è un braccio ad alta tensione, C2 è un braccio a bassa tensione) che è la parte di misura della tensione HV
III. Dati tecnici generali:
- Modalità di test del sistema: serie risonante con frequenza variabile
- Modello di sistema: OEM
- Alimentazione in ingresso: 380 ± 10% (trifase), 50Hz / 60Hz
- Numero di reattori di prova HV: OEM
- Capacità di produzione stimata: OEM
- Tensione nominale di uscita: 150KV o OEM
- Tensione max test: non oltre 150KV, 300KV, 450KV
- Corrente nominale di uscita: 25A max o OEM
- Reg. Intervallo di frequenza: 20Hz-300Hz
- Forma d'onda della tensione di risonanza dell'uscita: onda sinusoidale
- THD della forma d'onda di uscita: ≤1%
- Livello di isolamento: meno di 1,1 volte e mantenendo 1min, normale
- Ciclo di servizio: 60 minuti in condizioni di funzionamento correnti nominali;
- Fattore di qualità del test stesso: Q≥60
- Aumento di temperatura: meno di 65K sotto corrente nominale funzionante a 60 minuti;
- Livello di rumore: non più di 65 dB
- Struttura del reattore: a bagno d'olio, con cilindro a tubo epossidico;
IV.Accessories
- Anelli corona necessari
- Cavi paralleli del reattore
- Cavi di uscita HV (reattore da dividere)
- Anello corona per reattore di prova
- Un rapporto di prova finale, un certificato di qualità, un manuale utente e una lista di imballaggio sono offerti.
V. Modello tipico dei reattori di prova
1 Modello opzionale per prova di tensione di tenuta in loco sul cavo XLPE classe 132KV
| Modello | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione Max |
| CHX-775KVA / 155KV | 155KV | 5A | 775KVA | 132kV cable≤1km |
| CHX-1550KVA / 155KV | 155KV | 10A | 1550KVA | 132kV cable≤2km |
| CHX-2325KVA / 155KV | 155KV | 15A | 2325KVA | 132kV cable≤3km |
| CHX-3100KVA / 155KV | 155KV | 20A | 3100KVA | 132kV cable≤4km |
| CHX-3875KVA / 155KV | 155KV | 25A | 3875KVA | 132kV cable≤5km |
| CHX-7750KVA / 155KV | 155KV | 50A | 7750KVA | 132kV cable≤10km |
| CHX-12400KVA / 155KV | 155KV | 80A | 12400KVA | 132kV cable≤16km |
| CHX-15500KVA / 155KV | 155KV | 100A | 15500KVA | 132kV cable≤20km |
| Requisito speciale può essere fatto per ordine | ||||
Nota: tensione del cavo testata class≤ 132kV, 0,25uF / km
2 Modello opzionale per prova di tensione di tenuta in loco sul cavo XLPE classe 230KV
| Modello | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione Max |
| CHX-2020KVA / 255KV | 255KV | 8A | 2020KVA | 220 ~ 230kV cable≤1km |
| CHX-4080KVA / 255KV | 255KV | 16A | 4080KVA | 220 ~ 230kV cable≤2km |
| CHX-6120KVA / 255KV | 255KV | 24A | 6120KVA | 220 ~ 230kV cable≤3km |
| CHX - 8160KVA / 255KV | 255KV | 32A | 8160KVA | 220 ~ 230kV cable≤4km |
| CHX - 10200KVA / 255KV | 255KV | 40A | 10200KVA | 220 ~ 230kV cable≤5km |
| CHX - 20400KVA / 255KV | 255KV | 80A | 20400KVA | 220 ~ 230kV cable≤10km |
| CHX - 25500KVA / 255KV | 255KV | 100A | 25500KVA | 220 ~ 275 kV cable≤12,5 km |
| Requisito speciale può essere fatto per ordine | ||||
Nota: Tensione del cavo testata class≤ 230kV, 0,25uF / km
3 Modello opzionale per prova di tensione di tenuta in loco sul cavo XLPE classe 330KV
| Modello | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione Max |
| CHX-3500KVA / 350KV | 350KV | 10A | 3500KVA | 330kV cable≤1km |
| CHX-7000KVA / 350KV | 350KV | 20A | 7000KVA | 330kV cable≤2km |
| CHX-10500KVA / 350KV | 350KV | 30A | 10500KVA | 330kV cable≤3km |
| CHX-14000KVA / 350KV | 350KV | 40A | 14000KVA | 330kV cable≤4km |
| CHX-21000KVA / 350KV | 350KV | 60A | 21000KVA | 330kV cable≤5km |
| CHX-28000KVA / 350KV | 350KV | 80A | 28000KVA | 330kV cable≤10km |
| Requisito speciale può essere fatto per ordine | ||||
Nota: Tensione del cavo testata class≤ 330kV, 0,25uF / km
4 Altro modello opzionale per test di tensione di tenuta in loco lungo cavo XLPE
| Modello | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione (A partire da 20Hz) |
| CHX-2600KVA / 130kV | 130kV | 10A, 20A | 1300KVA | Per U 0 = 64 KV e sotto cavo |
| CHX-3000KVA / 150kV | 150kV | 10A, 20A | 3000KVA | Per U 0 = 87KV e sotto cavo |
| CHX-10000KVA / 250KV | 250KV | 20A, 40A | 10000KVA | Per U 0 = 127 KV e sotto cavo |
| CHX-20000KVA / 250KV | 250KV | 20A, 80A | 20000KVA | Per U 0 = 127 KV e sotto cavo |
| CHX-21000KVA / 350KV | 350KV | 20A, 60A | 21000KVA | Per U 0 = 230KV e sotto cavo |
| CHX-42000KVA / 350KV | 350KV | 20A, 80A | 42000KVA | Per U 0 = 230KV e sotto cavo |
| Requisito speciale può essere fatto per ordine | ||||
Nota: la tensione di prova del cavo XLPE è considerata come 1.7U 0
5 Cavo opzionale di modello f o HV o EHV e test di hipot AC in loco GIS
| M odel | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione (A partire da 20Hz) |
| CHX-2600KVA / 130kV, 260KV | 130kV, 260KV | 20A @ 130kV | 2600KVA | Per cavo U 0 = 64KV Per GIS classe 72.5KV |
| 10A @ 260KV | Per cavo U 0 = 127KV Per GIS classe 145KV | |||
| CHX-9000KVA / 150kV, 300kV | 150kV, 300kV | 60A @ 150kV | 9000KVA | Per cavo U 0 = 87KV Per GIS classe 72.5KV |
| 30A @ 300kV | Per U 0 = cavo 160KV Per GIS classe 170KV | |||
| CHX-10000KVA / 250KV, 500kV | 250KV, 500kV | 40A @ 250KV | 10000KVA | Per cavo U 0 = 127KV Per GIS classe 145KV |
| 20A @ 500KV | Per cavo U 0 = 290KV Per GIS classe 362KV | |||
| CHX-20000KVA / 250KV, 500kV | 250KV, 500kV | 80A @ 250KV | 20000KVA | Per cavo U 0 = 127KV Per GIS classe 145KV |
| 40A @ 500KV | Per cavo U 0 = 290KV Per GIS classe 362KV | |||
| CHX-21000KVA / 350KV, 700KV | 350KV, 700KV | 60A @ 350KV | 21000KVA | Per U 0 = cavo 190KV Per GIS classe 170KV |
| 30A @ 700KV | Per cavo U 0 = 290KV Per GIS classe 550KV | |||
| Requisito speciale può essere fatto per ordine | ||||
VI. Tabella di prova standard in loco da IEC 60840: 2011 e IEC 62067: 2011 per cavo XLPE
VII. Tabella standard dei test di isolamento in sito dalla IEC 62271-203: 2011 per HIS GIS
