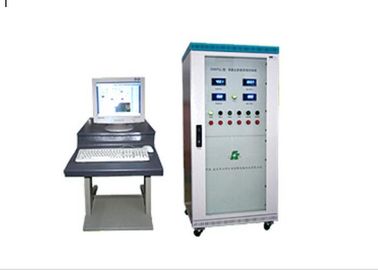

Unità di controllo a risonanza di frequenza di potenza del sistema di prova a risonanza ac 380 V

Unità di controllo a risonanza di frequenza di potenza del sistema di prova a risonanza ac 380 V

380V AC Resonant Test System Power Frequency Resonant Intelligent Control Unit
380V AC Resonant Test System Power Frequency Resonant Intelligent Control Unit 380V AC Resonant Test System Power Frequency Resonant Intelligent Control Unit

Grande immagine :  Unità di controllo a risonanza di frequenza di potenza del sistema di prova a risonanza ac 380 V Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: CHX- (L) serie
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 45-65 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 4units/2months
Descrizione di prodotto dettagliata
Utilizzo: L'unità di controllo e di misura per tensione di withstand sonora di CA di frequenza industriale col vantaggio: migliori protezioni e migliori funzioni di controllo
Modo di operazione: Doppio modo di controllo, controllo di computer dello SpA o controllo manuale del bottone Speical per: Sostituisca la vecchia console tradizionale per aumentare l'efficienza
Tensione di Max.Control: nessun limite, fatto da ordine Corrente di Max.Control: nessun limite, fatto da ordine
Verifichi l'accuratezza: Niente di meno che 1,5% Alimentazione: 380V, 50/60Hz, monofase
Evidenziare:

sistema di test risonanti ad alta tensione

,

set di test risonanti

Set di prova di tensione di tenuta in corrente continua AC a frequenza di corrente, unità di controllo intelligente a frequenza di risonanza di potenza

I. Descrizione del prodotto:

Il sistema di controllo intelligente risonante in frequenza di frequenza della serie CHXT (L), basato sul sistema di controllo manuale, eseguito dall'IPC con controllo PLC, imposta il funzionamento, il controllo, il monitoraggio e la protezione in uno dei sistemi di controllo intelligente.

Combinato con il sistema risonante della serie di frequenza di potenza, questo sistema può eseguire il test di resistenza alla tensione CA completo di completamento automatico a varie unità di generazione, condensatore di assemblaggio, cavi di alimentazione e GIS, CT, isolatori, strumenti di isolamento, sbarre e così via. nei produttori di apparecchiature di potenza

II. Appicazione e utilizzo

  • L'unità di misura e controllo per il circuito di prova della tensione di tenuta in risonanza CA in frequenza di potenza.
  • Sostituire la vecchia console tradizionale per aumentare l'efficienza del test ad alta tensione e migliorare il monitoraggio e la protezione durante il test di resistenza alla resistenza di risonanza.

III. Componenti principali dell'unità:

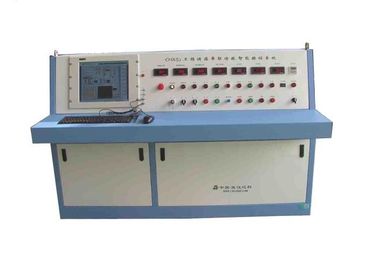

  • Console di controllo intelligente della risonanza
  • Quadro elettrico di regolazione della tensione
  • Computer PLC (layout progettato o esterno incorporato progettato, opzionale)
  • Gruppo cavi di connessione
  • Luci di allarme esterne


IV. Funzioni principali:

1. Funzione manipolativa perfetta:

  • Funzione di test automatico programmabile
  • Ricerca automatica del punto di risonanza
  • Funzione di tracciamento a punto di risonanza durante l'incremento
  • Funzione di limitazione HV
  • Funzione di tracciamento durante la resistenza alla tensione
  • Intervento manuale in qualsiasi momento durante il test automatico
  • Controllo variabile della velocità di incremento con il range di velocità di 2 ~ 5Kv / s

2. Misurazione della data e funzione di visualizzazione

Mostra oggetti:

① Tensione di alimentazione, corrente;

② Tensione di uscita, corrente di regolazione della tensione;

③ Tensione del lato HV;

④ Liquidazione del nucleo di ferro;

⑤ Q Value;

⑥ Grado di valore in armonica;

⑦u → t curva.

3. Autocontrollo per lo stato reale e la funzione di visualizzazione

  • Mostrare la propria manipolazione è facilitare l'utente a monitorare. Durante il test, viene automaticamente monitorato la situazione di esecuzione da parte del PLC e, una volta individuato qualsiasi errore, si interrompe per l'elaborazione.

4. Funzione protettiva

  • Isolamento della comunicazione in fibra ottica
  • Protezione da flashover
  • Protezione da sovratensione
  • Campione HV perso protezione
  • Protezione limitante HV
  • Protezione del freno di emergenza

5. Funzione di gestione dei dati

  • Il database nel sistema può conservare vari dati di test storici. La ricerca flessibile e semplice consente agli utenti di valutare lo stato dell'oggetto test sui dati della cronologia e creare il file dell'oggetto test.


V. Dati tecnici generali:

  1. Modalità di circuito risonante: serie risonante con induttanza variabile
  2. Modello di sistema: fatto su ordinazione
  3. Alimentazione in ingresso: 380 ± 10% (monofase), 50Hz / 60Hz
  4. Capacità di produzione nominale: fatta su ordinazione
  5. Tensione nominale di uscita: prodotto su ordinazione
  6. Corrente nominale di uscita: prodotta su ordinazione
  7. Reg. Intervallo di frequenza: 50 / 60Hz
  8. Forma d'onda della tensione di risonanza dell'uscita: onda sinusoidale pura
  9. THD della forma d'onda di uscita: ≤1%
  10. Livello di isolamento: meno di 1,1 volte e mantenendo 1min, normale
  11. Ciclo di lavoro: 180 minuti in condizioni di funzionamento corrente nominale;
  12. Livello di rumore: non più di 65 dB
  13. Struttura del reattore: a bagno d'olio con serbatoio in ferro, induttanza regolabile

VI. Descrizione delle funzioni

  1. Funzione di controllo e segnalazione a distanza per l'apertura del reattore di ferro-nucleo: il sensore di spazio viene installato nel reattore, che legge direttamente la fessura ferro-anima sulla console per guidare il funzionamento. Anche l'interruttore e l'indicatore di limitazione della distanza sono installati.
  2. Funzione di abbassamento automatico quando il tempo di attesa è scaduto: la tempistica di resistenza adotta il timer digitale. Quando il tempo di attesa è scaduto, il sistema si spegne automaticamente.
  3. Chiusura posizione zero, funzione passo-passo zero iniziale: con funzione di limitazione zero. Se il regolatore di tensione non è in posizione zero, il pulsante di uscita HV non può essere chiuso, assicurando che il sistema salga da zero.
  4. Protezione da sovracorrente: il sistema è dotato di relè di sovracorrente, che è ad alto rischio di interferenza, azione rapida, oggetto di protezione contro i danni da sovracorrente.
  5. Funzioni di protezione da sovratensione per sovratensione e oggetto di prova: questo sistema è dotato di una scheda elettronica di sovratensione e di protezione contro il flash, protegge l'oggetto da test da sovratensione e flash-over. È veloce, stabile e affidabile, superando l'instabilità, la grande discrepanza e la regolazione inopportuna della tensione di protezione della sfera sferica. L'impostazione della protezione da sovratensione è la regolazione manuale, display digitale, che è diretto, conveniente e preciso. La protezione antiribaltamento campiona la variazione di incidente del ritardo di caduta del segnale di scarica, la confronta con il segnale di base e determina. È di alta precisione, evitando possibili errori di movimento in caso di variazione accidentale del ritardo crescente.
  6. Funzione di monitoraggio in tempo reale per i dati di test: è in grado di monitorare la tensione del lato HV, la corrente e la tensione del lato BT, corrente, che è più diretta alla visualizzazione dello stato del test.
  7. Visualizzazione digitale della funzione di risonanza e blocco del circuito quando non è in risonanza e aumenta:
  8. Può visualizzare direttamente lo stato di risonanza del sistema per fattore di potenza. Se il sistema non si trova nel punto di risonanza, deve premere il pulsante di chiusura per salire. Quando il sistema viene regolato in risonanza, rilasciare il pulsante di chiusura, fare clic sul pulsante su / giù per salire o scendere.
  9. Arresto di emergenza: interruttore del freno di emergenza "Step on". Una volta che ci sono condizioni anomale durante il test, intervenire su questo interruttore, l'alimentazione principale verrà interrotta immediatamente per proteggere la sicurezza del personale di test e dell'apparecchiatura.
