Sistema di prova risonanza AC 45KV 270KV per cavo 35KV e test di sottostazione elettrica 110KV

Sistema di prova risonanza AC 45KV 270KV per cavo 35KV e test di sottostazione elettrica 110KV

45KV 270KV AC Resonant Test System For 35KV Cable And 110KV Power Substation Test
45KV 270KV AC Resonant Test System For 35KV Cable And 110KV Power Substation Test

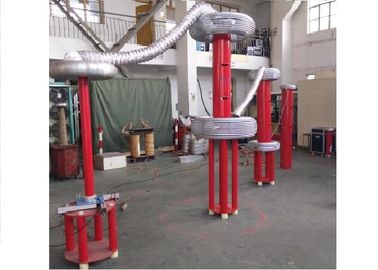

Grande immagine :  Sistema di prova risonanza AC 45KV 270KV per cavo 35KV e test di sottostazione elettrica 110KV Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: CHX-270KVA/45KV, 270KV
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 25~45 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 10units/2months
Descrizione di prodotto dettagliata
Verifichi il principio: Circuito sonoro di frequenza variabile Verifichi l'oggetto: Prova di tensione di withstand di CA sotto 45KV, 270KV
Max.Capacity: 270kVA Max. Tensione: 45KV, 270KV
Caratteristica del progetto: Tipo portatile, peso più leggero del pezzo singolo, speciale per installazione in loco e prova Componente:: Alimentazione di V/F, trasformatore di eccitazione, reattore modulare più leggero della prova e divi
Verifichi la frequenza: 30-300HZ duty cycle: 60 mente
Verifichi l'accuratezza: Niente di meno che 1,5% Forma d'onda dell'uscita: Buona sinusoide
Oggetto di prova: 35KV/10KV mettono il cavo in cortocircuito, sottostazione elettrica 110KV Prova Standard: 60060-1:2010 di IEC; 62271-203:2011 di IEC per il GIS, 60840:2011 di IEC per il cavo di XLPE;
Evidenziare:

sistema di test risonanti ad alta tensione

,

set di test risonanti

Set di test di tensione resistivo a frequenza variabile portatile, per cavo 35KV e test di sottostazione elettrica 110KV

I. Uso del prodotto:

Questo set di prova modello CHX-270KVA / 45KV, 270KV è progettato per cavo XLPE corto di classe 10KV / 35KV, trasformatore di potenza, CB, CT / PT, sbarre in sottostazione elettrica a 110KV per eseguire prove di tenuta in loco CA con circuito risonante a frequenza variabile tecnologia; la tensione di prova più alta non è superiore a 45KV, 90KV, 270KV; frequenza di prova: 30-300 Hz; il ciclo di lavoro non è più di 60 minuti. può aiutare i clienti a eseguire test preventivi o test di consegna sul test di resistenza alla tensione CA.

Il campo di prova del set è il seguente: trasformatore

1. 1000m di cavo 35kV / 300mm2, frequenza di prova 30-300Hz, tensione di prova 52kV, tempo di prova 5min.

2, 3000m di cavo 10kV / 300mm2, frequenza di prova 30-300Hz, tensione di prova 22kV, tempo di prova 5min.

Trasformatore principale 3, 35kV / 31500kVA, capacità ≤ 0.015uF, frequenza di prova 40-300Hz, tensione di prova 68kV, tempo di prova 1min.

4, trasformatore principale da 110kV / 50000kVA, capacità ≤ 0,015uF, frequenza di prova 40-300Hz, tensione di prova 160kV, tempo di prova 1min.

4, CB, CT / PT, busbar in sottostazione elettrica a 110 KV, frequenza di prova 40-300 Hz, tensione di prova non superiore a 265, tempo di test 1min.

L'intero set di test è costituito da una fonte di energia a frequenza variabile, un trasformatore di eccitazione, 6 pezzi di reattori e un divisore di misura ad alta tensione (partitore di tensione capacitivo). Questo tipo di set di test è più adatto per sottostazioni di potenza 35KV o 110KV

II. Dati tecnici generali

  1. Capacità stimata: 270kVA;
  2. Potenza in ingresso: tensione 380V trifase, frequenza 50Hz;
  3. Tensione nominale: 45KV; 270kV;
  4. Corrente nominale: 1A; 6A;
  5. Frequenza di lavoro: 30-300 Hz;
  6. Forma d'onda di uscita del dispositivo: onda sinusoidale
  7. Velocità di distorsione della forma d'onda: velocità di distorsione della forma d'onda della tensione di uscita ≤ 1%;
  8. Orario di lavoro: continuo 60min consentito sotto carico nominale; sovrapressione 1,1 volte 1 minuto;
  9. Aumento di temperatura: aumento di temperatura ≤65K dopo funzionamento continuo per 60 minuti sotto carico nominale;
  10. Fattore di qualità: dispositivo stesso Q≥30 (f = 45Hz);
  11. Funzione di protezione: protezione da sovracorrente, sovratensione e prodotto di prova del flashover per il prodotto testato (vedere la sezione di alimentazione a frequenza variabile per i dettagli);
  12. Precisione della misurazione: valore efficace del sistema 1,5;


III. Componenti principali:

SN Nome dei componenti Tipo e specifica Quantità. Ogni peso Ogni dimensione
1 Potenza a frequenza variabile FKVF-20kW / 380V 1 pezzo 35kgs 480 * 480 * 520 millimetri
2 Trasformatore di eccitazione CQSB (J) -15kVA / 2.5KV, 10KV 1 pezzo 130kgs 500 * 500 * 580 millimetri
3 Reattore di prova risonante ad alta tensione CHX (KF) -45kVA / 45kV 6pieces 55kgs D420 * H480mm
4 Divisore capacitivo TRF-270kV / 1000pF 1 set 30kgs D200 * H2150mm
5 Accessori speciali di prova 1 set

IV. Provate il principio:


VF: Sorgente di alimentazione a frequenza variabile T: Trasformatore di eccitazione
L: Test Reactor Cx: Test Equipment MOA1: parafulmine
C1, C2: Divisore di tensione (C1 è un braccio ad alta tensione, C2 è un braccio a bassa tensione)


V. Pannello principale di software di misurazione e controllo:

Nota: questo è il pannello del software prima del test di avvio per l'impostazione dei parametri


VI.Accessories

  • Scatola degli accessori per gli accessori di stoccaggio
  • Cavi di ingresso di alimentazione
  • Cavi di uscita della fonte di alimentazione
  • Cavi di uscita di eccitante trasformatore
  • Cavi di messa a terra del sistema
  • Cavi paralleli del reattore
  • Cavi di misura HV (i cavi di uscita del segnale del partitore di tensione)
  • Cavi di uscita HV (reattore da dividere, divisore per testare l'oggetto)
  • Base di supporto isolante
  • anello corona per test 135KV
  • Un rapporto di prova finale, un certificato di qualità, un manuale utente e una lista di imballaggio sono offerti.


VII. Altro modello facoltativo

1. Per il test sul posto GIS

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale

Applicazione

(Da 45Hz di partenza)

CHX-135KVA / 135KV 27kV * 5 1A 135KVA Per 72.5KV e sotto GIS
CHX-270KVA / 135KV 27kV * 5 1A 135KVA Per 72.5KV e sotto GIS
CHX-216KVA / 216KV 27kV * 8 1A 216KVA Per 123KV e sotto GIS
CHX-270KVA / 270KV 27kV * 10 1A 270KVA Per 145KV e sotto GIS
CHX-275KVA / 275KV 275KV 2A 275KVA Per 170KV e sotto GIS
Requisito speciale può essere fatto per ordine

2. Per test in loco del cavo XLPE 45KV

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale Applicazione Max
CHX-108/54 54KV 2A 108KVA 45kV cable≤1km
CHX-216/54 54KV 4A 216KVA 45kV cable≤2km
CHX-324/54 54KV 6A 324KVA 45kV cable≤3km
CHX-432/54 54KV 8A 432KVA 45kV cable≤4km
CHX-540/54 54KV 10A 540KVA 45kV cable≤5km
CHX-1080-1054 54KV 20A 1080KVA 45kV cable≤10km
Requisito speciale può essere fatto per ordine

3. Per il test sul cavo del cavo XLPE 66KV

Modello Tensione nominale Corrente di uscita nominale Capacità di uscita nominale Applicazione Max
CHX-160/80 80kV 2A 160KVA 66kV cable≤0.5km
CHX-320/80 80kV 4A 320KVA 66kV cable≤1km
CHX-640/80 80kV 8A 640KVA 66kV cable≤2km
CHX-960/80 80kV 12A 960KVA 66kV cable≤3km
CHX-1280-1280 80kV 16A 1280KVA 66kV cable≤4km
CHX-1600-1680 80kV 20A 1600kVA 66kV cable≤5km
CHX-3200/80 80kV 40A 3200KVA 66kV cable≤10km
CHX-9600/80 80kV 120A 9600KVA 66kV cable≤20km
Requisito speciale può essere fatto per ordine

VIII. Tabella standard di prova dell'isolamento in loco da IEC 60840: 2011 per cavo XLPE
