Dettagli:
Termini di pagamento e spedizione:
|
| Utilizzo: | Macchina di prova della sottostazione elettrica | Verifichi l'oggetto: | Prova di tensione di Withstand di CA |
|---|---|---|---|
| Tensione di prova: | 27KV, 54KV, 108KV, 200KV | Verifichi la corrente: | 8A@27KV, 4A@54KV, 2A@108KV, 1A@200KV |
| Caratteristica: | Portatile, singolo peso più leggero, ripetitore modulare di alta tensione | Verifichi il freq.: | 30~300HZ |
| duty cycle: | 5mints o 60 mente (per cavo) | Speciale per: | Prova in loco per la sottostazione elettrica media di tensione |
| Evidenziare: | set di test risonanti,test ad alta tensione di apparecchiature elettriche |
||
Set di test di tensione resistivo a frequenza variabile portatile, per set di test per sottostazione 110KV Powe
I. Applicazione:

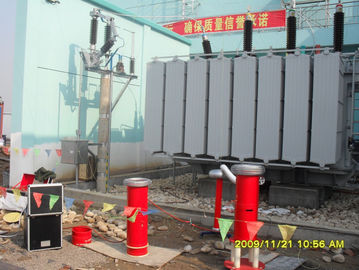

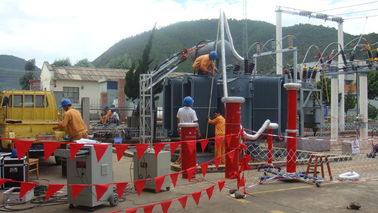

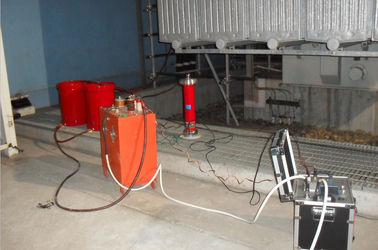

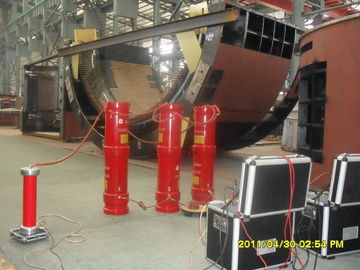

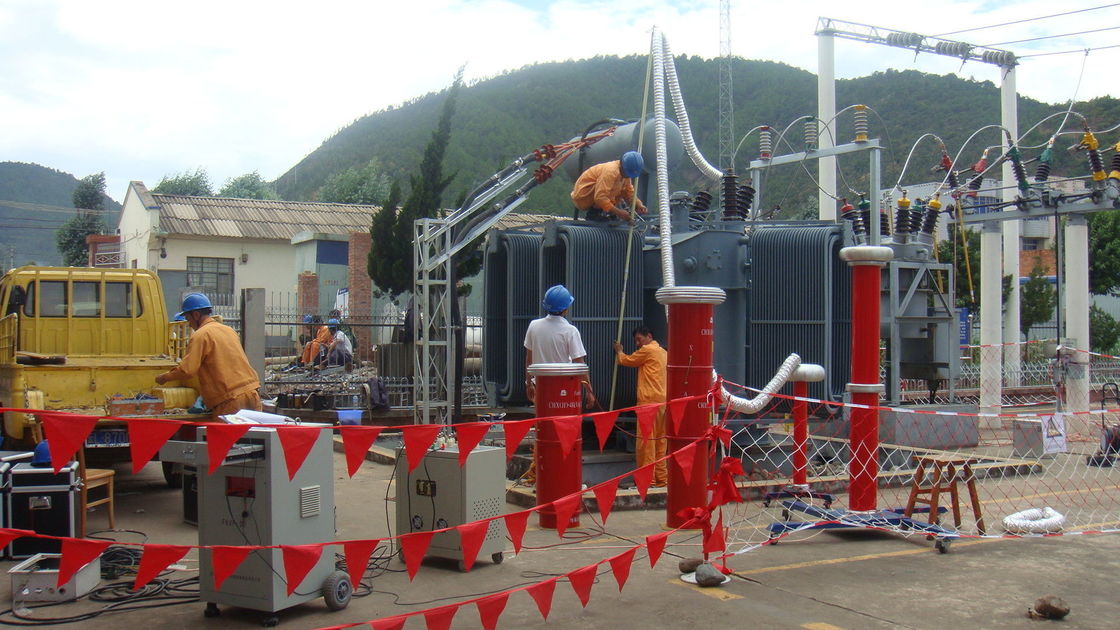

Questo set di prova modello CHX-216KVA / 216KV è progettato per la prova di tensione di tenuta in CA della sottostazione elettrica di distribuzione con tecnologia a circuito risonante a frequenza variabile; il set di test è costituito da una fonte di alimentazione a frequenza variabile, un trasformatore di eccitazione, induttanza test HV di tipo modulare e diurno (reattore di prova) e divisore capacitivo. Ogni pezzo è più piccolo e leggero del comune tipo di trasformatore di prova pesante su test di grande capacità.
Attraverso reattori di prova modulari è utilizzato in parallelo o in serie, può essere eseguito il seguente test di resistenza alla tensione CA:
Non più di 27KV e 8A per cavo 10KV.
Non più di 54KV e 4A per cavo 35KV.
Non più di 108KV e 2A per sottostazione elettrica a media tensione, come trasformatore di alimentazione, CT, PT, Breaker e così via.
Non più di 200 KV e 1 A per trasformatore di potenza a 110 KV, GIS, CT e PT.
II. Componenti principali:
| SN | Nome dei componenti | Tipo e specifica | Quantità. | Ogni peso | Ogni dimensione |
| 1 | Potenza a frequenza variabile | FKVF-10kW / 380V | 1 pezzo | 10kgs | 400 * 350 * 380 millimetri |
| 2 | Trasformatore di eccitazione | CQSB (J) -10kVA | 1 pezzo | 40kgs | 520 * 350 * 550 millimetri |
| 3 | Reattore di prova risonante ad alta tensione | CHX (KF) -27kVA / 27kV | 8pieces | 40kgs | D380 * H480mm |
| 4 | Divisore capacitivo | TRF-200kV / 1000pF | 1 set | 15kgs | D150 * H1150mm |
| 5 | Accessori speciali di prova | 1 set |
Nota: 1. Il condensatore può essere opzionale quando si testano il motore di potenza, il generatore e il trasformatore di potenza sotto 45 ~ 65Hz.
2. Il reattore di prova può essere prodotto per essere 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV per ciascun pezzo in base al diverso ambito dell'oggetto testato o al cliente richiesto.
III. Circuito di prova:
VF: Sorgente di alimentazione a frequenza variabile T: Trasformatore di eccitazione
L: Test Reactor Cx: Test Equipment MOA1: parafulmine
C1, C2: Divisore di tensione (C1 è un braccio ad alta tensione, C2 è un braccio a bassa tensione)
IV. Dati tecnici:
V. Accessori
VI. Parte opzionale
Carico del condensatore di compensazione
