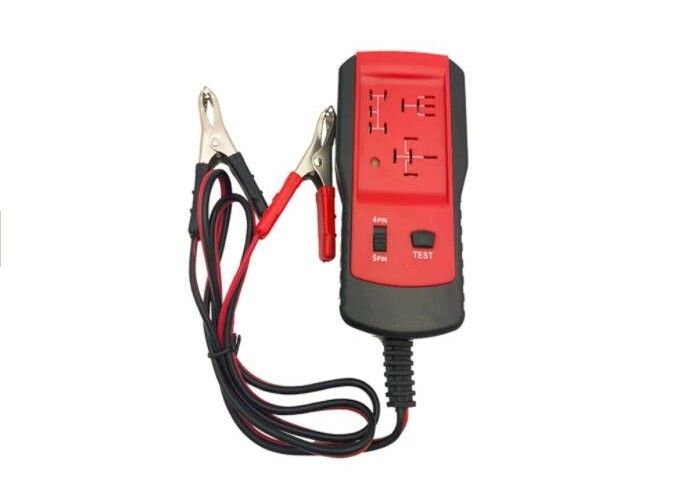

Strumento elettronico del tester del relè automobilistico, tester 11 ~ 15V della batteria dell'automobile 12v

Tester elettronico automobilistico del relè, correttore di batteria dell'automobile 12V dell'automobile

I .Descrizione

AE100 è un tester rapido per relè che fornisce un'indicazione della salute generale e del funzionamento dei relè automobilistici più comuni. Il tester verifica il corretto funzionamento dei contatti del relè collegando la batteria dell'auto (11 V - 15 V) alla bobina del relè. Il tester osserverà la configurazione dei pin, il tempo di chiusura e apertura dei contatti, la coerenza del relè durante ogni sessione di test. Il tester accenderà il LED VERDE se tutto è passato durante la sessione di test, se non si accende il LED ROSSO.

II. Istruzioni per l'uso

1. Collegare i cavi di alimentazione alla batteria dell'auto: morsetto a coccodrillo nero sul terminale negativo, morsetto a coccodrillo rosso sul terminale positivo.
2. Il tester si accende quando il LED si illumina in ROSSO. Controllare il relè prima di collegarlo al tester. Se si tratta di un relè a 4 pin, selezionare "4 pin" sul tester. Se si tratta di un relè a 5 pin, selezionare "5 pin" sul tester.
3. Inserire il relè in una delle tre prese. - Premere il pulsante "Test".
4. Il tester controllerà la configurazione dei pin del relè sconosciuto. Il tester accenderà il LED ROSSO se il relè sconosciuto non è uguale alla maggior parte dei comuni relè automobilistici o il pin del relè sconosciuto viene distrutto.
5. Il tester aprirà e chiuderà il relè 10 volte per testare il tempo di chiusura e apertura dei contatti se la configurazione dei pin del relè è corretta. Il tester accenderà il LED ROSSO immediatamente se il tempo è straordinario.
6. Il tester verificherà la coerenza del relè dopo aver verificato il tempo di chiusura dei contatti e l'apertura dieci volte. Il tester accenderà il LED VERDE se il test è passato, se non si accende il LED ROSSO.
7. Scollegare i cavi di alimentazione dalla batteria dell'auto e rimuovere il relè dal tester.

III. Il pacchetto include

1 x Tester per relè automobilistici
1 x manuale utente
