Strumenti di prova del circuito secondario dell'analizzatore di rete di vettore dell'insieme di prova portatile del relè

Strumenti di prova del circuito secondario dell'analizzatore di rete di vettore dell'insieme di prova portatile del relè

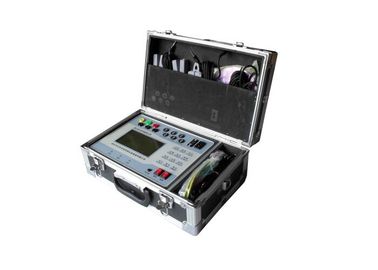

Portable Relay Test Set Vector Network Analyzer Secondary Circuit  Test Tools
Portable Relay Test Set Vector Network Analyzer Secondary Circuit  Test Tools

Grande immagine :  Strumenti di prova del circuito secondario dell'analizzatore di rete di vettore dell'insieme di prova portatile del relè Miglior prezzo

Dettagli:
Luogo di origine: WUHAN, CINA
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: ML360
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: giorni 5-10work
Termini di pagamento: T/T
Capacità di alimentazione: 20units/1months
Descrizione di prodotto dettagliata
Utilizzo: Tester completo di fase di &Vector multifunzionale di parametro Appliaction: Strumenti di prova secondari del circuito
Verifichi il parametro: U1、 φI3I1 e U1F del、 φI2I3 del、 φI1I2 del、 φU3U1 del、 φU2U3 del、 φU1U2 del、 φ3 del、 I3 del、 U3 del、 Angolo di fase: 0 ~ ° 360,0 per U-U, U-I, II
Verifichi la risoluzione: fase: 0,1 °/frequenze: 0.01Hz /Voltage: 10mV /Current: 0.1mA Test range: fase: 0 ~ 360,0 °/frequenza di 45-65Hz /Voltage: 10-500V /Current: 10mA-120A
risparmi: Porta di comunicazione RS232 orario di lavoro continuo: 15 ore, batteria ricaricabile in
Evidenziare:

kit di prova relè

,

apparecchiatura di prova relè di protezione

Analizzatore vettoriale portatile, Tester completo per parametri multifase, strumenti per prove su circuiti secondari

I. Descrizione del prodotto e vantaggi:

  • Display LCD a matrice di punti a grande schermo, in grado di misurare simultaneamente, con la visualizzazione a schermo di 16 parametri, come U1, I1, φ1, U2, I2, φ2, U3, I3, φ3, φU1U2, φU2U3, φU3U1, φI1I2, φI2I3, φI3I1 e U1F.
  • Risoluzione di misurazione della tensione di 10 mV, misurazioni di corrente fino alla massima risoluzione di 0,1 mA.
  • Nell'intervallo di misurazione della frequenza di tensione 45,00 ~ 65,00 Hz, risoluzione di 0,01 Hz.
  • Nell'intervallo 0.0 ~ 360.0 °, misurare la fase tra UU, UI, II, la risoluzione di 0.1 °. Durante la fase di test, richiedere un intervallo di tensione di ingresso di 10 ~ 500 V, intervallo di corrente di ingresso di 10 mA ~ 120A. Misurazioni della fase del vuoto con l'indicazione "..." per evitare che l'operatore prenda normalmente il valore di fase "0.0 °" come misura valida quando non viene immesso alcun segnale.
  • Sistema di visualizzazione grafica vettoriale dinamico o statico diretto.
  • Dopo aver scelto il trasformatore di corrente a morsetto ML250, rilevare la polarità del trasformatore e visualizzare direttamente il rapporto R (R = I1 / I2) tra I1 e I2 e la polarità di fase φI1I2 riflettente tra I1 e I2.
  • La memoria integrata salva 50 dati di gruppo (pannello). Operando con i pulsanti sul pannello si accede ai set di dati e ai set di dati storici salvati.
  • Con l'interfaccia RS-232, i dati di misurazione dello strumento possono essere caricati su un PC e formano un database per l'archiviazione tramite software di gestione PC o stampare il rapporto per file.
  • Installare la batteria ricaricabile al suo interno, il tempo di funzionamento continuo è di 15 ore o più quando la retroilluminazione LCD è spenta e per 11 ore o più quando la retroilluminazione LCD è accesa.
  • Utilizzo di tecniche di calibrazione del software, funzionamento semplice, dati affidabili, stabilità a lungo termine.

II. Principali parametri tecnici e confronto del modello:

1, Canali di tensione, ingresso flottante

Limite di tensione 400V Tasso di misurazione una volta / e
Metodo di input Ingresso fluttuante Max. ingresso 500V
Campo di misura 10.00V ~ 500.00V Ingresso impedenza 200KΩ
Display 5 D Modalità di risposta Vera risposta RMS
Tasso di misurazione una volta / e

2, canali di corrente, trasformatore di corrente a morsetto

Metodo di input morsetto tipo ingresso CT Modalità di risposta Vera risposta RMS
Display 4.5d Tasso di misurazione una volta / e

3, Resistenza alla tensione: la tensione CA regge sotto l'onda sinusoidale 2K / 50 Hz per 1 minuto.

4, Resistenza di isolamento: resistenza di isolamento tra i punti di prova è superiore a 10 MΩ.

5, potenza di carica: 160 V ~ 250 V, 50 Hz.

6, periodo di ricarica in caso di spegnimento: il periodo di carica massimo è di tre ore quando è spento.

7, tempo di scarica all'accensione: il tempo di funzionamento continuo è di 15 ore o più quando la retroilluminazione LCD è spenta e per 11 ore o più quando la retroilluminazione LCD è accesa.

8, conteggi del ciclo di carica-scarica: 500 volte

9, scarico naturale: a 20 ℃, dopo un mese, la batteria piena sarà il 70% della capacità iniziale.

10, Dimensione: 248 * 188 * 72 peso: 1,5 Kg

III. Accessori di prova

1, filo di prova per la tensione: 1 set (6pcs)

2, morsetto ML10 tipo CT 3 pz

3, linea elettrica di carica a due core: 1 set

4, linea di comunicazione RS232: 1 pezzo

5, CD del software: 1 copia

6, Bretelle per lo strumento: 1 pezzo

7, valigia portatile: 1 pezzo

8, manuale di istruzioni: 1 copia

9, Certificato di qualità: 1 copia

10, lista di imballaggio: 1 copia

11, Fusibile: φ5 × 20/1 A 3 pezzi

12, Jack di ingresso alimentazione: 3 pezzi
