4U3I Canali Kit prova relè di uscita / Kit prova relè Alta precisione 0 ~ 1000Hz

4U3I Canali Kit prova relè di uscita / Kit prova relè Alta precisione 0 ~ 1000Hz

4U3I Channels Output Relay Test Set / Relay Test Kit High Accuracy 0~1000Hz
4U3I Channels Output Relay Test Set / Relay Test Kit High Accuracy 0~1000Hz

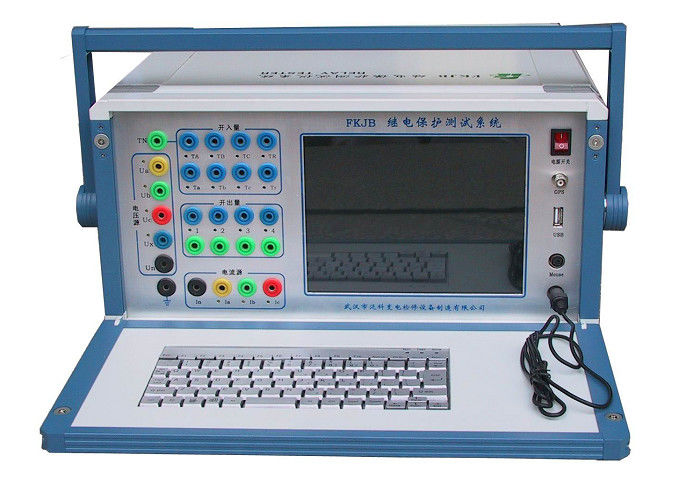

Grande immagine :  4U3I Canali Kit prova relè di uscita / Kit prova relè Alta precisione 0 ~ 1000Hz Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-Voltage
Certificazione: ISO9001
Numero di modello: FKJB
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: giorni 15-20work
Termini di pagamento: T/T
Capacità di alimentazione: 10Units/Month
Descrizione di prodotto dettagliata
Utilizzo: Tutti i knids di prova di verifica dei relè di uscita: 4U3I incanala l'uscita
Fonte corrente: 3*30A Fonte di tensione: 4*120V
Verifichi l'accuratezza: Niente di meno che 0,2% Frequenza di uscita: 0~1000Hz
Evidenziare:

kit di prova relè

,

apparecchiatura di prova relè di protezione

Set di test relè di protezione, analizzatore di relè 4U3I, tester di calibrazione relè, tester completo per protettore di relè

I. Descrizione tecnica

La scheda di controllo principale è l'architettura DSP + FPGA, uscita DAC a 16 bit, genera un'onda sinusoidale ad alta densità di 2000 punti per ogni cerchio rispetto all'onda fondamentale, che migliora notevolmente la qualità dell'onda e la precisione dello strumento di test.
Interfaccia operativa classica di Windows XP, interfaccia amichevole uomo-macchina, facile e veloce da usare; Computer di controllo industriale embedded ad alte prestazioni e risoluzione da 8,4 pollici di display TFT a 800 × 600 colori reali che fornisce ricche informazioni visive, include le condizioni di lavoro correnti e tutti i tipi di informazioni di aiuto.
Il software con funzione di auto-calibratura, che evita di calibrare la precisione regolando i relè dopo aver aperto la custodia, migliora notevolmente la stabilità della precisione.



II. Funzione e caratteristiche

  • Interfaccia utente Windows classica, interfaccia intuitiva, funzionamento semplice;
  • Built-in PC104 serie di computer industriali ad alte prestazioni e display LCD TFT a colori ad alta risoluzione da 8,4 "a schermo grande, in grado di fornire una ricca informazione visiva, incluse le condizioni di lavoro dell'apparecchiatura, i consigli del passaggio successivo e tutti i tipi di informazioni di aiuto;
  • Dotato di tastiera standard ultra sottile 101 e mouse ottico, è possibile utilizzarlo allo stesso modo di un comune PC;
  • Dotato di un'interfaccia USB esterna per un facile accesso ai dati e manutenzione del software;
  • Completa tutti i progetti senza altri dispositivi esterni con visualizzazione automatica e registrazione dei dati di test e completamento del disegno del vettore e delle curve caratteristiche;
  • L'onda è di alta precisione e buona linearità con un convertitore D / A a 16 bit ad alte prestazioni; inoltre, ha una buona risposta transitoria e caratteristiche di ampiezza-frequenza. Nell'intero campo di misura, può garantire forme d'onda di precisione.
  • Un algoritmo unico rende la forma d'onda accurata e garantisce che il segnale sia l'onda sinusoidale pura.
  • Tensione CA in uscita diretta, corrente CA, tensione CC, corrente continua, fase variabile e frequenza variabile;
  • Tranne i tradizionali Ua, Ub, Uc, Ia, Ib, Ic, c'è anche una quarta tensione di uscita Ux. Ux può essere utilizzato per una varietà di funzioni, come per l'uscita di vari 3U0, la tensione della linea di uscita durante i test di protezione della linea e così via;
  • Alimentatore CC ausiliario regolabile da 110 V / 220 V, corrente di uscita massima fino a 1 A, la tensione può essere regolata tra 80% e 100% e può essere utilizzata come alimentazione di funzionamento CC del dispositivo e del circuito e 80% della tensione di prova;
  • È con 8 ingressi e 4 aperti in aria fuori dalla quantità di contatti di uscita. L'interfaccia di ingresso può adattarsi automaticamente sia al passivo (contatto dell'aria) che all'attiva e può adattarsi automaticamente all'ingresso attivo della polarità. Può funzionare normalmente all'interno dell'intervallo di tensione di ingresso di ± 250V.
  • L'errore di trigger della sincronizzazione GPS è inferiore a 50μS;
  • Può completare la complessa verifica, scansionare e testare tutti i tipi di valore protettivo e riprodurre i guasti. Può anche fare in tempo reale salvataggio dei dati, visualizzazione di vettori, stampa di report, ecc .;
  • Struttura del telaio ben progettata, dimensioni ridotte, buona dissipazione del calore. Con protezione completa e affidabile, diagnosi dei guasti e funzione di blocco automatico;

III. Indice tecnico:

1.AC sorgente corrente

Max. Uscita corrente 3 × 30A / fase Risoluzione 1 mA
90A / 3-ph in parallelo Aumento della tensione e tempo di caduta ≤200μS
Max. potenza

450 VA / fase,

900 VA / 3-ph in parallelo

Caratteristica di ampiezza-frequenza

Ampiezza di variazione

≤ ± 0,5% entro 25 ~ 1000 Hz

Corrente, ampiezza, frequenza e fase di uscita di ciascuna fase Regolabile indipendentemente Tempo di uscita

Uscita continua entro 0 ~ 10A;

Il tempo continuo è superiore a 60 S entro 10A ~ 20A;

Il tempo continuo è superiore a 10 S entro> 20 A.

Precisione di uscita ± 0,2% ± 0,02% dell'intero intervallo entro 0,2A ~ 30A

Fonte di tensione 2.AC

Max. uscita di tensione 4 × 120V / fase Risoluzione 1 mV
Max. potenza della tensione di uscita 60 VA / fase Aumento della tensione e tempo di caduta ≤120μS
Ampiezza, frequenza e fase di uscita di ciascuna fase Regolabile indipendentemente Caratteristica di ampiezza-frequenza Ampiezza di variazione ± 0,5% entro 25 ~ 1000 Hz
Precisione di uscita

± 0,1% ± 0,02% dell'intero intervallo entro

2 ~ 120V

Fonte di tensione 3.DC

Uscita di tensione 0 ~ 300V (± 150V) Risoluzione 1 mV
Precisione 0,5% Max. potenza 100 VA

4. Fonte DC ausiliaria

Campo di tensione 110 V o 80% ~ 100% di 220 V Uscita di corrente continua regolabile da 110 V o 220 V
Max. potenza 100 VA

5. Angolo di fase

Gamma 0 ° ~ 360 ° Risoluzione 1 °
Precisione ± 1 °

6.Frequency

Gamma 25 ~ 1000 Hz sincronismo ≤10μS
Precisione

A 25 ~ 65 Hz,

deviazione ≤ 0,001 Hz;

A 65 ~ 450 Hz,

deviazione assoluta≤0,01 Hz;

A 450 ~ 1000 Hz,

deviazione assoluta0,1 Hz

Sovrapposizione di qualsiasi armonica da due a nove.

7.Input

Impedenza di ingresso ≥10KΩ Precisione di cronometraggio ≤1 mS se inferiore a 1S
Risoluzione 0,1 mS Punto di connessione

Quando la tensione di ingresso è compresa tra 0 ~ ± 5 V, viene messa in corto;

Quando la tensione di ingresso è compresa tra + 15 V ~ + 250 V o -15 V ~ -250 V, il contatto di riposo è aperto.

Ingresso per contatto interruttore indipendente 8

Trigger 8.GPS

Capacità

250 V CC, 0,5 A;

250 V CA, 0,5 A

Trigger GPS di errore: ≤50μS
4 coppie di uscite di contatto di commutazione programmabili

9. Fonte di alimentazione

Ingresso di tensione CA.

Valore nominale:

220V-20% ~ + 15%;

Valore di riferimento:

220V ± 2%

Frequenza di alimentazione CA.

Valore nominale:

50 Hz-4% ~ + 2%;

Valore di riferimento:

50 Hz ± 1%

Potenza di ingresso

≤1000 VA; (≥10S)

≤2000 VA: per poco tempo

10.Dimensioni e condizioni d'uso

Dimensioni

390 × 190 × 360

(L x A x D; mm)

Usando le condizioni

T: -5 ~ + 45 ℃

RH: ≤90%

Pressione atmosferica: 80 ~ 110 kPa

Peso Circa 19 kg


V. Condizioni di lavoro

  • Temperatura ambiente: -5 gradi centigradi-50 gradi centigradi
  • Umidità relativa dell'aria: non più del 90% (25 gradi centigradi)
  • Il sito di utilizzo: indoor o outdoor con il bel tempo
