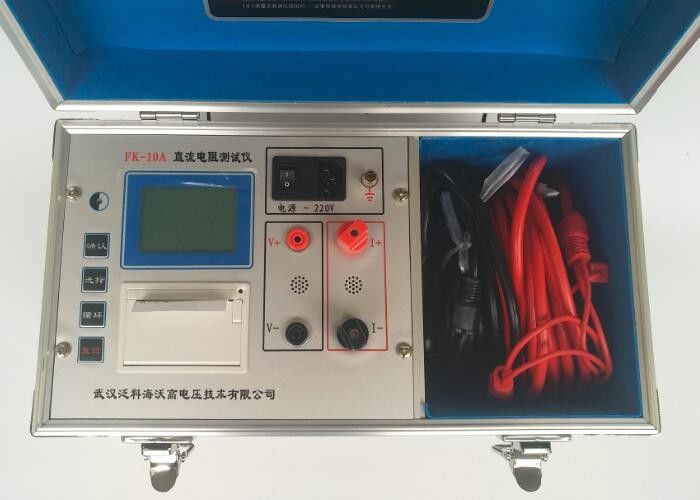

Tester di resistenza CC per apparecchiature di prova del trasformatore di corrente monofase 10A

Tester di resistenza CC a canale singolo trasformatore di potenza, uscita corrente di prova monofase 10A

I. Descrizione e applicazione dei prodotti

La resistenza CC del trasformatore è un elemento obbligatorio per i prodotti semilavorati nella produzione di trasformatori, il test di fabbrica, l'installazione, il test di trasferimento e il test preventivo del settore energetico. Può trovare efficacemente alcuni difetti causati dalla selezione della bobina del trasformatore, dalla saldatura, dall'allentamento delle articolazioni, dalla mancanza di trefoli, dalla rottura del filo, ecc. E anche da pericoli nascosti dopo la corsa. Per soddisfare le esigenze di misurazione rapida della resistenza in corrente continua dei trasformatori, il tester di resistenza CC modello FK-10A viene eseguito con misurazione della resistenza in cc per 35 KV e al di sotto del trasformatore di potenza Trasformatore di potenza con sette ingranaggi di corrente di prova opzionali come selezione automatica, 10 A, 5 A, Campo di prova 1A, 200mA, 40mA, <5mA e 0,5mΩ-100KΩ.

II. Caratteristiche

1. Controllato da microcomputer single-chip ad alta velocità, con elevata automazione e facilità d'uso. Menu operativo inglese.

2, usando la nuova tecnologia di potere, la posizione attuale dell'attrezzo, l'ampio intervallo di misurazione, possono selezionare automaticamente la corrente di prova secondo il carico.

3, 320 * 240 touch screen LCD a colori a matrice di punti 65K, display chiaro sotto una luce intensa, touch screen / tasto dual operation.

4, RS232 e interfaccia USB, in grado di comunicare con il computer e la memoria del disco U.

5, la funzione di protezione è perfetta, in grado di proteggere in modo affidabile l'impatto del back EMF sullo strumento, e le prestazioni sono più affidabili.

6, con allarme acustico di scarica e messaggi visualizzati, chiara indicazione di scarica, ridurre l'uso improprio

7. La velocità di risposta è veloce, i dati di misurazione sono stabili e i dati vengono automaticamente aggiornati durante il test.

8, tecnologia di gestione energetica intelligente, ridurre efficacemente il riscaldamento interno dello strumento, risparmiando energia.

9, nessun orologio di spegnimento e nessuna memoria di spegnimento, può salvare in modo permanente i dati.

10. Modalità di lavoro AC / DC, può essere utilizzata sul sito con o senza alimentazione di rete.

11. Sette cambi di corrente di prova opzionali come selezione automatica, 10 A, 5 A, 1 A, 200 mA, 40 mA, <5 mA

12. Ampio intervallo di misurazione della resistenza in cc: 0,5 mΩ-100 kΩ.

III. Parametri tecnici

1. Prova gli ingranaggi correnti opzionali: automatico, 10A, 5A, 1A, 200mA, 40mA, <5mA

2. Risoluzione: 0.1μΩ

3. Intervallo di misurazione su ciascuna marcia attuale:

Automatico: 0,5 mΩ-100 KΩ

10A: 0,5 mΩ-800 mΩ ()

5A: 1mΩ-2Ω

1A: 5mΩ-10Ω

200 mA: 100 mΩ-50Ω

40 mA: 500mΩ-250Ω

5 mA: 100Ω-50KΩ

4. Precisione: 0,2%

5. Temperatura di funzionamento: -10 ~ 40 ° C

6. Umidità di lavoro: <90% RH, senza condensa

7. Dimensione esterna: 340 × 240 × 270mm (L × W × H)

8. Peso: ≤10 kg (escluso il contenitore di legno dell'imballaggio)

9. Alimentazione CA: frequenza AC220V ± 10%: 50 / 60Hz ± 5%
