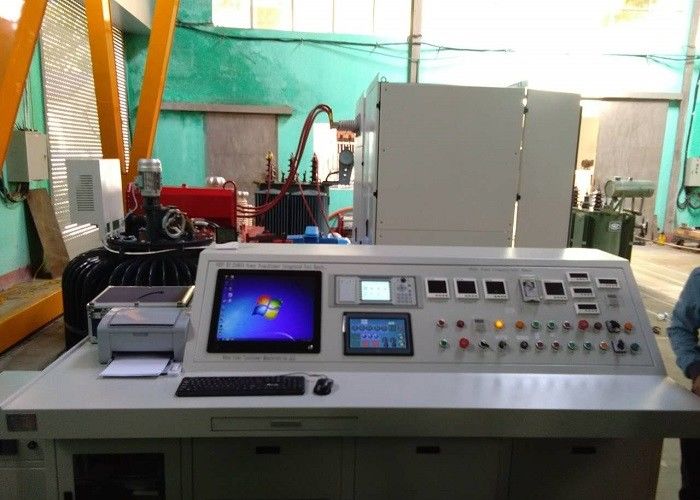

Banco prova completamente automatico integrato per trasformatori, sistema di prova per trasformatori elettrici

Banco prova completamente automatico integrato per trasformatori, sistema di prova per trasformatori elettrici

Full Automatic Integrated Transformer Test Bench , Power Transformer Test System
Full Automatic Integrated Transformer Test Bench , Power Transformer Test System Full Automatic Integrated Transformer Test Bench , Power Transformer Test System Full Automatic Integrated Transformer Test Bench , Power Transformer Test System Full Automatic Integrated Transformer Test Bench , Power Transformer Test System

Grande immagine :  Banco prova completamente automatico integrato per trasformatori, sistema di prova per trasformatori elettrici Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-Voltage
Certificazione: ISO9001
Numero di modello: FKBT-III-250KVA
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 45~75 giorni del lavoro
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 5units/2months
Descrizione di prodotto dettagliata
Applicazione: Test di routine per ispezione di qualità del trasformatore elettrico Verifichi gli oggetti: La perdita di carico e la prova a vuoto, la prova di resistenza di CC, la prova di rapporto d'avvolg
Caratteristica di tecnologia: Il computer ed il touch screen dello SpA controllano il doppio modo dell'operazione Caratteristica del progetto: Il software universale della prova, elementi della prova può essere facoltativo da ordine
Verifichi la frequenza: 50Hz o 60Hz Altre funzioni: prova Interamente automatica e completa
Evidenziare:

apparecchiatura di prova del trasformatore di distribuzione

,

sistema di prova del trasformatore

Banco di prova integrato completamente automatico per trasformatori, sistemi di test completi per trasformatori di potenza

I. Descrizione e applicazione dei prodotti

Prima e dopo la produzione o la manutenzione del trasformatore di alimentazione, sono necessari i controlli di qualità e gli articoli di prova necessari.

I sistemi di test completi di Power Transformer sono progettati e utilizzati per lo scopo di test sopra descritto. Secondo i diversi requisiti dei test item dell'ordine del cliente, adotta un software completo e modulare con computer PLC e integra il misuratore di corrente aggiuntivo, il voltmetro e il misuratore di potenza per il banco di prova di tipo monoposto, l'efficienza del test, l'applicabilità e il test notevolmente migliorati precisione. Può formare e salvare automaticamente il rapporto di prova e stampare il rapporto all'esterno della stampante.

I sistemi di test possono rifinire gli articoli di prova inclusi i seguenti:

1.1 Elementi di test principali all'interno del sistema

  • Prova caratteristica senza carico del trasformatore;
  • Prova caratteristica di carico del trasformatore;
  • Test di resistenza alla tensione CA in frequenza;
  • tre prove di resistenza alla tensione indotta a frequenza doppia;
  • Prova armonica del trasformatore;
  • Prova di resistenza in corrente continua del trasformatore;
  • Rapporto trasformatore, gruppo, test di errore;
  • Test di aumento della temperatura del trasformatore.

1.2 Articoli di test assistiti all'esterno del sistema

  • Resistenza di isolamento del trasformatore, rapporto di assorbimento, test dell'indice di polarizzazione;
  • Sistema di analisi dell'olio isolante del trasformatore;
  • Test di perdita dielettrica del trasformatore;
  • Prove di scarica parziale;
  • Test di temperatura e umidità ambientale.

1.3 Capacità di personalizzazione per testare il trasformatore di potenza

  • Capacità: 360000 kVA e inferiore
  • Livello di tensione: 500kV, 330kV, 220kV, 110kV, 35kV / 10kV, trasformatori di potenza monofase trifase
  • Precisione e gamma del test non trasversali come da tabella seguente

Articolo

Ambito di misurazione

Errore relativo

Voltaggio

0.1-600V

± (intervallo di lettura dello 0,2% + intervallo dello 0,1%)

attuale

0.1-200A

± (intervallo di lettura dello 0,2% + intervallo dello 0,1%)

Energia

U * I

± (intervallo di lettura dello 0,2% + intervallo dello 0,1%)

Fattore di potenza

,1-,9999

± 3 cifre

Alimentazione elettrica

AC220V ± 10% 50Hz ± 2%

Condizione di funzionamento

Intervallo di temperatura di lavoro 0-40 ℃ Umidità relativa 30% -90%

Dimensione contorno

Personalizzazione

Peso

Personalizzazione

II. Il sistema di test include tre parti principali

Stazioni di monitoraggio del sistema di prova integrato nel trasformatore (o nomi Cabina di monitoraggio e campionamento);

Cabina di comando del sistema di test integrato trasformatore (o nomi gabinetto di controllo ausiliario );

Piattaforma operativa del sistema di test integrato trasformatore (o nomi banco prova);

III. Struttura universale e funzioni

  • Il sistema adotta il funzionamento automatico del computer e conserva la funzione di funzionamento manuale, può utilizzare il mouse o il touch screen per completare il test, i dati del test possono essere automaticamente caricati nel rapporto di prova dopo il test finale, è possibile richiamare automaticamente i dati di test originali semplicemente inserendo il numero di dati.
  • Selezionare automaticamente la corrente e la tensione di alta e bassa tensione dopo i parametri di base del trasformatore di ingresso (capacità, lato alta e bassa tensione) dalla tastiera;
  • Cambio automatico (nessun tasto manuale NEED) e commutazione automatica;
  • Il regolatore automatico di sollevamento e il controllo automatico della velocità, alla corrente nominale o alla tensione si fermano automaticamente;
  • Corrente anormale automatica, protezione da tensione e istruzioni di allarme;
  • Acquisizione automatica dei dati e salvataggio automatico dei dati, ripristino automatico della macchina a stati iniziale;
  • Rapporto di prova di fabbrica stampa automatica.
  • Tutti i parametri di monitoraggio e il diagramma vettoriale sono visualizzati sullo stesso schermo in base agli standard internazionali
  • Adottare un analizzatore di potenza ad alta precisione per garantire la precisione della misurazione. L'analizzatore di potenza è stato sviluppato dalla nostra azienda ed è stato sviluppato con successo da noi stessi e lavorato per due anni nel centro nazionale cinese per l'ispezione della qualità dei trasformatori.
  • Il sistema ha software, hardware, sistema di blocco e altra protezione multipla, adotta la progettazione split-body, design separato sulla parte del circuito di controllo primario e secondario;
  • Regolatore di tensione adotta la tecnologia a frequenza variabile per realizzare arbitrariamente regolare sulla velocità del motore, Migliorando notevolmente l'efficienza del lavoro e l'accuratezza dei dati di test.
  • Il sistema può preformare 31 test di analisi armonica. .



VI.Applicazione del modello FKBT-III-250KVA (ad esempio)

4.1.Il sistema viene applicato per il test del trasformatore di alimentazione, le specifiche del trasformatore testate. è come segue:

  • Capacità testata: 2500 KVA e inferiore
  • Tensione nominale lato HV: 35KV, 22KV
  • Tensione nominale lato BT: 0.4 ~ 6KV
  • Il livello di impedenza massima: non più dell'8%

4.2 Il sistema ha le seguenti funzioni di test:

SN. Elementi di prova Test dal lato del compratore Test dal lato del cliente
1 Test di funzionalità senza carico per trasformatore di potenza
2 Test di funzionalità di perdita di carico per trasformatore di potenza
3 Test di resistenza alla tensione in frequenza di potenza per trasformatore di potenza
4 Tre prove di resistenza alla tensione indotta a frequenza di raddoppio per trasformatore di potenza
5 Rapporto di avvolgimento e test di polarità per l'avvolgimento del trasformatore di potenza
6 Prova di resistenza in cc per l'avvolgimento del trasformatore di potenza
7 Test di aumento della temperatura per trasformatore di potenza

4.3 Standard di riferimento

GB 1094,1--1996 Trasformatore di potenza parte 1: generale
GB 1094,2-1996 Trasformatore di potenza parte 2: aumento della temperatura
GB 1094,3-1996 Trasformatore di potenza parte 3: livello di isolamento, test di isolamento e intercapedine d'aria esterna
GB / T 1094.10--2003 Trasformatore di potenza Misura del livello sonoro
GB / T 6451-1999 Parametri e requisiti tecnici del trasformatore di potenza a bagno d'olio trifase
GB 1094.11--2007 Trasformatore di potenza a secco
GB / T 10228--2008 Parametri e requisiti tecnici del trasformatore di potenza a secco
GB / T 15164-1994 Linea guida per il carico del trasformatore di potenza a bagno d'olio
GB / T 507--2002 Misura della tensione di rottura dell'olio isolante
IEC60076-1 ~ 5 Trasformatore di potenza
IEC60726 Trasformatore di potenza a secco

4.4. La configurazione e l'ambito di fornitura per l'esportazione

Caso no. Componenti Nome e specifica nella custodia in legno Quantità Pacchetto

NW

(kg)

GW

(kg)

L * W * H

(Mm)

Volume

(M3)

8-1

Banco di prova integrato con trasformatore di potenza, modello: FKBT-III-250KVA

Compresi la macchina host, i componenti necessari, i cavi, gli accessori di prova e così via

1pcs Scatola di legno 1100 1250 2500 * 1080 * 1460 3.942
8-2

Console di controllo ausiliaria LV,

modello FKBT-III, incluso Computer di controllo industriale Con software di collaudo professionale e cavi di prova parziale

1pcs Scatola di legno 650 700 1100 * 1050 * 2430 2.842
8-3 Console di controllo ausiliaria HV e precisione HV CT e PT, compresi i cavi di prova parziale 1pcs Scatola di legno 700 750 1300 * 1130 * 2430 3,614
8-4

Regolatore di tensione elettrica tipo induzione (tipo trifase),

modello TSJA-250kVA

1pcs Scatola di legno 1510 1600 1265 * 1265 * 1700 2.721
8-5 Unità generatrice di frequenza intermedia, modello FKBF-40kVA 1pcs Scatola di legno 620 650 1830 * 600 * 900 0.989
8-6 Armadio put-line per test di aumento della temperatura e sonda per il controllo della temperatura ambientale e sonda di campionamento della temperatura 1pcs Scatola di legno 165 200 550 * 580 * 810 0,259
8-7

Trasformatore di prova intermedio

(tipo trifase),

modello: YDJ-250kVA / 2; 3; 6; 12kV / 0.6kV

1pcs Scatola di legno 2900 3150 1910 * 1850 * 2000 7,067
8-8

Set di trasformatori di prova immersi in olio

CQSB (j) -40KVA / 50.75.100KV

1pcs Scatola di legno 550 600 1120 * 860 * 1610 1.551
TOTALE: 8cases 8235kgs 8950kgs 22.985 m 3
