Norma IEC60076-3-2013 dell'apparecchiatura di collaudo del trasformatore elettrico di tripla frequenza

Test di resistenza alla tensione indotto impostato per Power Transformer, gruppo di generazione di energia a tripla frequenza

I. Descrizione del prodotto:

Il test di resistenza alla tensione indotta (IVWT), chiamato anche test di resistenza alla sovratensione indotta, ACSD, ACLD, DVDF, è uno dei più importanti test dielettrici dei trasformatori di potenza. Come per IEC60076-3-2013, IVWT è necessario test di routine e test di accettazione per un trasformatore elettrico da 110KV.

Il set di test di resistenza alla tensione indotta serie IVWT del MODELLO è progettato per prove di tenuta di tensione indotta per una potenza inferiore a 132KV. Il set di test fornisce un'uscita a doppia tensione variabile a doppia o tripla frequenza costante con prestazioni monofase o trifase per testare l'isolamento del trasformatore tra giri di bobine, da strato a strato. la sua frequenza di uscita del generatore sincrono 150Hz. l'uscita monofase o trifase può essere modificata sul pannello di controllo

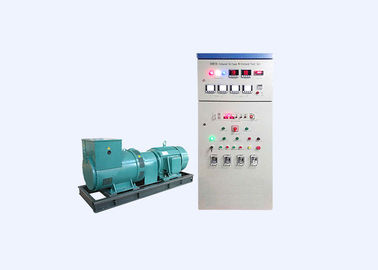

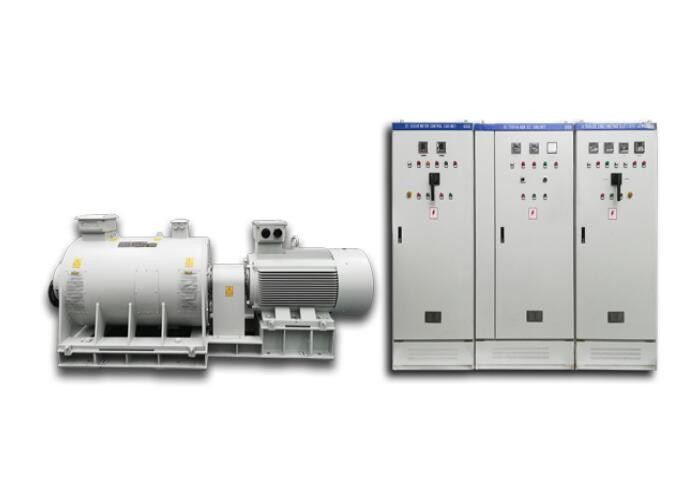

II. Componenti principali del set di test

1. Motore asincrono trifase, frequenza nominale, 380V, 50Hz, un pezzo
2. Generatore sincrono trifase, frequenza nominale 150Hz, pezzo unico
3. Armadio di controllo ed eccitazione, pezzo unico.
4. Il motore e il generatore sono posizionati sullo stesso piedistallo e collegati con coppie di acciaio.

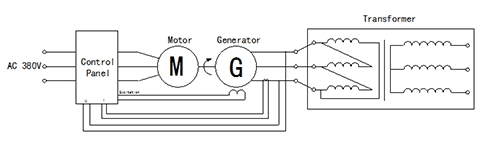

III. Principio di funzionamento

Mentre questo motore aziona il generatore sincrono fino alla velocità di rotazione nominale, la corrente eccitante emessa dalla potenza di eccitazione CC viene immessa nella bobina del rotore del generatore. Dal momento che il rotore del generatore è in funzione, il generatore emetterà corrente CA. Variazione della tensione di uscita con eccitante variazione di corrente.

IV. Struttura del generatore

In realtà, il generatore è composto da un generatore sincrono e un alimentatore di eccitazione CC.

L'alimentatore di eccitazione CC fornisce la corrente CC / corrente di eccitazione al rotore del generatore, inoltre è possibile visualizzare la corrente di eccitazione e la tensione di eccitazione.

V. Caratteristiche del prodotto universale:

1. Conformare a IEC60076-3-2013

2.Digital DC alimentatore di eccitazione.

3. Uscita: frequenza costante 150Hz, tensione variabile AC 30--800V o AC 110 ~ 1100V

4. Misurazione e visualizzazione:

4.1 Tensione di ingresso, corrente di ingresso, frequenza di ingresso, precisione 0,2%;

4.2 Corrente di uscita (singola / trifase), Tensione di uscita (singola / trifase), Frequenza di uscita, precisione 0,2%

4.3 Corrente eccitante, tensione eccitante, temporizzazione

4.4 Indicazione: Potenza, zero, sovratensione, sovracorrente, monofase / trifase, avvio motore, arresto motore,

4.5 Pulsanti di controllo: avvio motore, arresto motore, eccitazione, eccitazione, emergenza

5. La durata della prova può essere preimpostata dal regolatore del tempo.

6.Avviare la modalità per il motore: stella-triangolo

7. Direzione del motore: in senso orario.

8. Connessione generatore: stella per uscita trifase e triangolo aperto per monofase

9.Protection:

9.1 Alimentazione di eccitazione: Zero-interlocked per la corrente di eccitazione;

9.2 Generatore: sovracorrente per fase A, B, C sul lato generatore e valori di sovracorrente possono essere impostati; protezione da sovratensione per una fase sul lato generatore;

9.3 Motore: Sovracorrente, Sovraccarico;

VI. Modello opzionale e parametri principali
