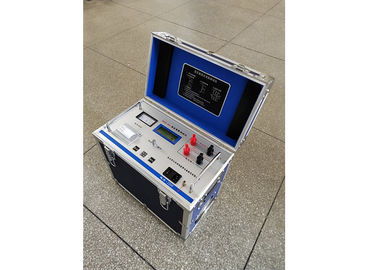

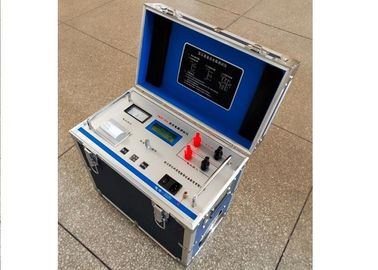

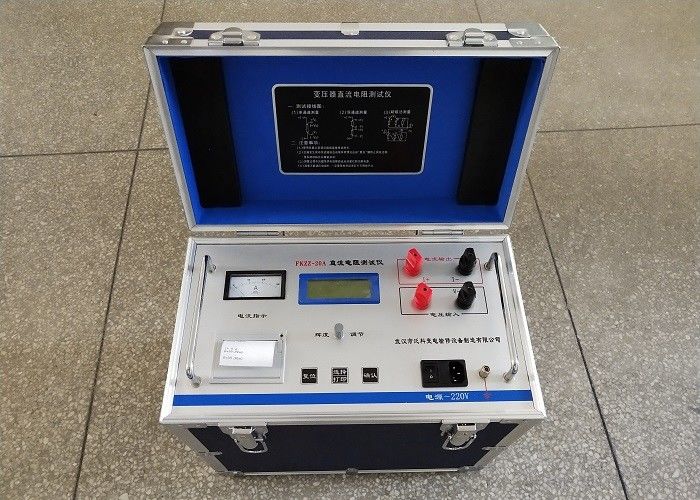

Prova di resistenza di Dc di Manica del doppio canale dell'attrezzatura di prova automatica di aumento di temperatura del trasformatore

Tester di resistenza in cc a doppio canale trasformatore di potenza, test di aumento della temperatura, test automatico

I. Descrizione e applicazione dei prodotti

Il test di resistenza in corrente continua del trasformatore è uno degli elementi di prova più importanti nel test di prodotto finito e semilavorato, nell'installazione e nel test di consegna nella produzione di trasformatori e nel test preventivo del settore elettrico può trovare efficacemente difetti di fabbricazione come la scioltezza, la mancanza del filo e la linea tratteggiata nella selezione del materiale, la parte di saldatura e collegamento delle bobine del trasformatore e il pericolo nascosto esistente dopo l'esecuzione.

Al fine di soddisfare la richiesta di misurazione rapida della resistenza CC del trasformatore. La nostra azienda ha sviluppato una nuova generazione di tester di resistenza in corrente continua avvalendosi dei propri vantaggi tecnici. Utilizzando la nuovissima tecnologia di alimentazione di terza generazione, ha un volume ridotto, un peso leggero e una corrente di uscita elevata, ecc.

La macchina completa è controllata da un microcomputer a chip singolo (SCM), l'intera macchina completa automaticamente l'autoispezione, l'elaborazione e la visualizzazione dei dati, ecc. E possiede funzioni di indicazione di scarica e scarica automatica. L'apparecchiatura ha un'elevata precisione e un funzionamento facile, può realizzare misurazioni rapide della resistenza CC del trasformatore.

II. Caratteristiche

1. Il tester ha una grande corrente di uscita (massimo 20A) e una tensione di carica elevata (può emettere 50 V).
2. Ha un ampio campo di misura (0Ω-40KΩ), essendo in grado di misurare tutte le resistenze CC induttive di trasformatori e trasformatori di strumenti, ecc.
3. La macchina possiede la funzione di assistenza magnetica automatica e utilizza l'eccitazione a stringhe di tensione ad alta e bassa tensione per testare gli avvolgimenti del trasformatore a cinque gambe e angolare a cinque zampe con nucleo in ferro a YND11. Internamente, il tester collega automaticamente gli avvolgimenti in base alle fasi selezionate per poter realizzare misure rapide e corrette degli avvolgimenti di bassa tensione. Può soddisfare il requisito di tempo durante il test di aumento della temperatura del trasformatore, con due canali per la misurazione, il campionamento in tempo reale e la stampa, rendendo il test di aumento della temperatura semplice e conveniente.
4. Ha perfezionato il circuito di protezione e l'alta affidabilità. Con un grande schermo a colori per rendere i dati visualizzati altamente leggibili.
5. Il tester dispone di un calendario perpetuo, memorizzazione di 100 serie di dati e calcolo automatico della temperatura, ecc., Non perderà i dati durante lo spegnimento. È inoltre dotato dell'interfaccia U-disk per l'esportazione dei dati per il controllo.
6. Ha un'interfaccia di comunicazione RS485 in grado di cooperare con il software di controllo del computer superiore. Può realizzare il controllo remoto e la misurazione.
7. L'attrezzatura può condurre automaticamente la smagnetizzazione, ridurrà la rimanenza del trasformatore ed eviterà la difficoltà di chiusura.
8. L'apparecchiatura ha la funzione di protezione e di allarme contro l'errata connessione dell'alimentazione AC380V, ridurrà il danno causato da malfunzionamenti.
9. Possiede anche caratteristiche come ampie temperature applicabili, alta precisione, prove antisismiche, anti-interferenza, elevata stabilità e portabilità. Dispone di un allarme acustico per la scarica e indicazioni di scarica chiare, queste funzioni possono anche ridurre il malfunzionamento.

III. Parametri tecnici

1. Tensione di uscita: 50 V

2.Tensione corrente di prova: 20 A, 10 A, 3 A, 1 A, 15 mA

3.Test range a ogni marcia:

20A: 0Ω ~ 2Ω

10A: 0,002Ω ~ 4Ω

3A: 0,006Ω ~ 13Ω

1A: 0,02Ω ~ 40Ω

15 mA: 30 Ω ~ 4KΩ

4. Precisione del test: 0,2% ± 0,0002mΩ

5. Risoluzione minima: 0,0001 mΩ

6. Potenza in ingresso: AC220V ± 10%, 50Hz ± 1Hz

7. Temperatura di lavoro: -20 ℃ -40 ℃

8. Umidità relativa: ≤90% RH, senza condensa
