Rilevatore di cavi sotterranei a distanza automatica, Tracer a filo avanzato con trasmettitore

Rilevatore di cavi sotterranei a distanza automatica, Tracer a filo avanzato con trasmettitore

Auto Ranging Underground Cable Detector , Advanced Wire Tracer With Transmitter
Auto Ranging Underground Cable Detector , Advanced Wire Tracer With Transmitter Auto Ranging Underground Cable Detector , Advanced Wire Tracer With Transmitter Auto Ranging Underground Cable Detector , Advanced Wire Tracer With Transmitter Auto Ranging Underground Cable Detector , Advanced Wire Tracer With Transmitter

Grande immagine :  Rilevatore di cavi sotterranei a distanza automatica, Tracer a filo avanzato con trasmettitore Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Fanke High-Voltage
Certificazione: ISO9001
Numero di modello: MS6818
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: lavoro 10 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 10Units/Month
Descrizione di prodotto dettagliata
Utilizzo: Rivelatore sotterraneo del cavo, linea diagnosi dei guasti del cavo di cortocircuito
Evidenziare:

set di prova ad alta tensione in ca

,

identificativo cavo ad alta tensione

Rilevatore di cavi sotterraneo, Tester per guasti per cortocircuito su cavo, Advanced Wire Tracer

I. Introduzione del prodotto

I tecnici elettrici incontrano spesso la necessità di tracciare cavi o cablaggi e spesso devono determinare quale fusibile è collegato. Per un circuito specifico, o per identificare e tracciare tubi metallici, tubi di riscaldamento o cavi sotterranei. Il rilevatore di cavi può essere l'assistenza dell'utente.

Il tester MS6818 è costituito da un trasmettitore di segnali e un ricevitore, ampiamente utilizzato nella costruzione e manutenzione di cavi di comunicazione, cavi di alimentazione, tubi metallici e molto altro. Cavi conduttori di corrente e tensione, circuiti elettrici, condutture, condutture per acqua e riscaldamento, fusibili, interruttori possono essere collocati tutti. È possibile rilevare cortocircuiti e interruzioni di linee e cavi assortiti. Ancora meglio, la rilevazione è possibile non solo nel sottosuolo ma anche nelle pareti e nel cemento.

II. Principio di funzionamento

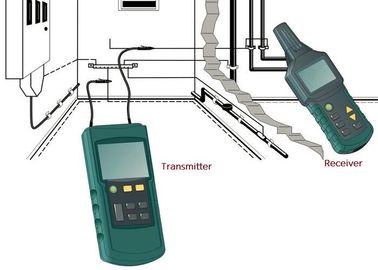

Il rilevatore di cavi include un trasmettitore e un ricevitore. Il trasmettitore fornisce una tensione CA modulata al cavo corrispondente, La tensione CA crea un campo elettrico attorno al cavo, il ricevitore è dotato di una bobina, quando il ricevitore è posizionato vicino al conduttore elettrico corrispondente, il flusso del segnale passerà attraverso la bobina ed entra nel ricevitore. Questo fenomeno è noto anche come bobina penetrante. produrrà una tensione molto piccola nella bobina, il circuito elettronico del ricevitore calcolerà questa tensione e la visualizzerà sullo schermo LCD. Il segnale trasmesso dal tester è codificato digitalmente. Ciò assicura che il segnale possa essere chiaramente ricevuto dal ricevitore, evitando qualsiasi interferenza nei campi, ad esempio lampade fluorescenti elettroniche, causate da reattore o convertitore.

III. Applicazione

Questo strumento è ampiamente utilizzato nella costruzione di cavi di comunicazione, costruzione di cavi di alimentazione, costruzione di condotte di costruzione, cavi di comunicazione con circuito di alimentazione e manutenzione di linee di riscaldamento elettriche è uno strumento indispensabile per il personale di costruzione e manutenzione in prima linea.

  • Rilevamento del percorso di posa di cavi, linee elettriche e condotte idriche sepolte nei muri e nel sottosuolo
  • Rileva i cavi interrati nelle pareti e nel sottosuolo, interrotti nelle linee elettriche e guasti di cortocircuito
  • Trovare i fusibili e i loro circuiti di sicurezza
  • Alla ricerca di prese coperte e scatole di derivazione
  • Cercare i circuiti aperti e gli errori di cortocircuito nel circuito di riscaldamento elettrico sotto il pavimento
  • Trova il guasto o cortocircuito del cavo nel muro o terra
  • Traccia i cavi nel muro o nella terra
  • Trova la miccia e salvaguarda
  • Trova la rottura o il corto circuito del condotto sotto il pavimento
  • Traccia un condotto metallico nel progetto di ware o caldo

IV. Caratteristiche tecniche

  • Trasmettitore con funzione voltmetro CC, misurazione lineare da 12 a 400 V CA e tensione CC
  • Il trasmettitore può visualizzare il livello di potenza di trasmissione impostato, il codice di trasmissione, le informazioni sulla potenza della batteria, i valori e i tipi di tensione esterna misurati e i simboli di avviso di alta tensione esterni; questi segnali possono anche essere ricevuti e visualizzati sulla macchina.
  • Il trasmettitore ha una funzione di autotest e la sensibilità del ricevitore può essere regolata automaticamente o manualmente
  • Il ricevitore ha una funzione di scansione automatica della frequenza, e il trasmettitore e il ricevitore hanno una funzione di silenziamento, che è conveniente per i test silenziosi negli ospedali, ecc.
  • Possono essere forniti trasmettitori aggiuntivi per espandere o differenziare più segnali
  • Compatto, resistente e facile da trasportare
  • La sensibilità del ricevitore può essere selezionata
  • Auto Ranging,
  • Spegnimento automatico
  • Retroilluminazione e luce di lavoro

V. Dati tecnici

SN CONTENUTO TECNICO Dati
1 Campo di rilevamento della tensione del trasmettitore 12V-400V (AC / DC)
2 Frequenza del segnale di uscita del trasmettitore 125KHz
3 Tensione del trasmettitore Max. 400 V (AC / DC)
4 Profondità testata del cavo del ricevitore 0-2,5 m (cavo parete / sotterraneo)
5 Rilevazione della profondità del ricevitore 0-0,4 m
6 Condizioni ambientali:

Ambiente di lavoro: 0 ~ 40 ° C

Temperatura di conservazione: -20 ° C ~ 60 ° C

7 Umidità relativa non più dell'80%, senza condensa
8 Rilevazione della lunghezza dell'oggetto testato Max. 2000 m

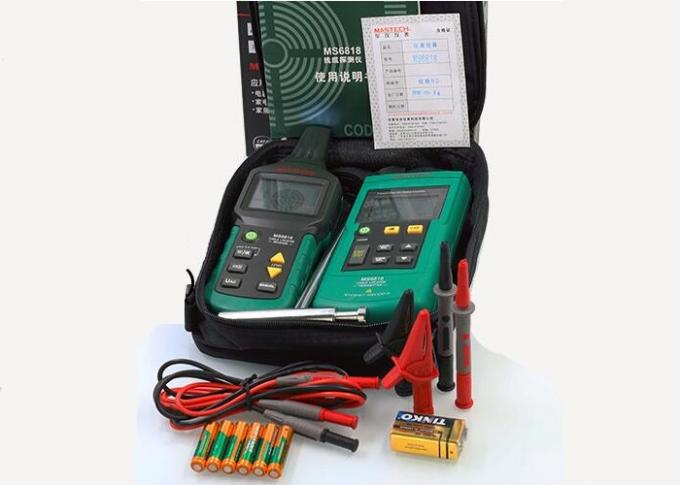

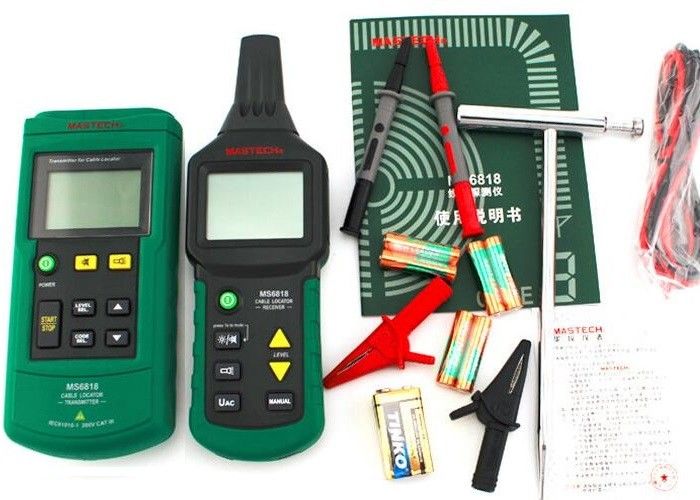

VI. Lista di rifornimento principale

S N COMPONENTI DEL TESTER QTY.
1 Borsa di conservazione 1pcs
2 Ricevitore 1pcs
3 Trasmettitore 1pcs
4 Clip a coccodrillo 2 pezzi (uno nero e uno rosso)
5 Batteria 1 sezione (9 V per trasmettitore)
6 Batterie 6 sezioni (1,5 V per ricevitore)
7 Istruzioni 1 libro
8 Linee di misurazione 2 (uno rosso e uno nero, 1,5 m ciascuno)
9 Penne di prova 2 (uno rosso e uno nero)
10 Asta di ferro di messa a terra 1pcs
