Tipo prova sonora del carro armato del ferro del cavo di induttanza variabile ad alta tensione dell'apparecchiatura di collaudo

Tipo prova sonora del carro armato del ferro del cavo di induttanza variabile ad alta tensione dell'apparecchiatura di collaudo

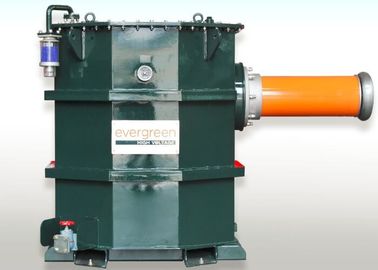

Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing
Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing

Grande immagine :  Tipo prova sonora del carro armato del ferro del cavo di induttanza variabile ad alta tensione dell'apparecchiatura di collaudo Miglior prezzo

Dettagli:
Luogo di origine: Wuhan, Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: Serie di CHX o OEM
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 25~30 giorni lavorativi
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 5sets /month
Descrizione di prodotto dettagliata
Verifichi il principio: Circuito sonoro variabile di induttanza di variabile o di frequenza Utilizzo: Ripetitore di alta tensione nel sistema di prova sonoro
Max.Capacity: 25A/piece o OEM Max.Voltage: 400KV/piece o OEM
Verifichi la frequenza: 20-300Hz o 50Hz duty cycle: 60 mente o OEM
Verifichi l'accuratezza: Niente di meno che 1,5% Speciale per: Prova in loco per il cavo lungo ed il GIS di alta tensione XLPE
Prova Standard: 60060-1:2010 di IEC; Il 60840:2011 di IEC ed il 62067:2011 di IEC per XLPE cablano
Evidenziare:

insieme della prova ad alta tensione di CA

,

rivelatore sotterraneo del cavo

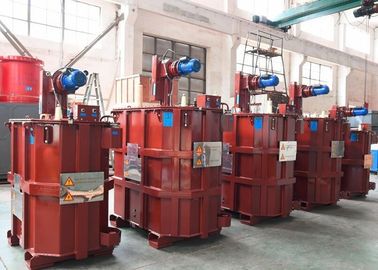

Reattore di prova ad alta tensione con serbatoio in ferro, apparecchiatura di prova a risonanza a induttanza variabile, prova cavi

I. Applicazione:

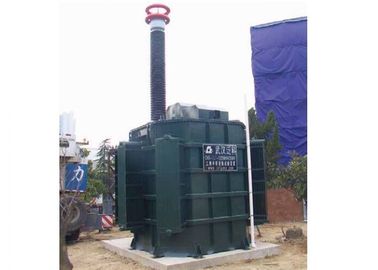

La serie CHX (L, TX) di grande capacità e il sistema di test di risonanza di regolazione del tipo a serbatoio di ferro è utilizzata principalmente per resistere alla tensione CA o di prova di resistenza alla tensione CA di fabbrica al cavo XLPE HV o altra apparecchiatura di potenza di classe 110KV ~ 500KV, che Significativo i vantaggi sono adatti per un funzionamento continuo molto lungo. Questi prodotti di Fanke sono stati sottoscritti dalla State Grid Corporation della Cina Wuhan High Voltage Research Institute (come da.). La specifica è 350KV, 35A. vengono utilizzati per lunghi periodi di stimolazione del test di resistenza alla tensione di cavi ad altissima tensione (test di tipo per EHV XLPE).

Nota: il reattore di prova ad alta tensione con serbatoio in ferro con risonanza a frequenza variabile può anche essere folle per ordine.
La boccola di uscita HV sul reattore di prova può essere progettata per il lato orizzontale.
II. Oggetti applicabili
  • Tenuta di tensione CA di campo e prova di tenuta in tensione CA in fabbrica del cavo di alimentazione ad alta tensione da 110KV-500KV.
III. Caratteristiche chiave
  • Struttura in stile scatola di ferro, buona dispersione del calore, in grado di funzionare per lungo tempo.
  • Il condensatore di alimentazione in ingresso è solo 1 / Q quello di uscita.
  • Peso as1 / 5 ~ 10 del trasformatore di prova della frequenza di alimentazione convenzionale
  • Nessuna sovratensione transitoria durante il guasto del tester
  • Ampia gamma applicabile, buona flessibilità di applicazione, ampia gamma di condensatori di
  • tester.
  • In caso di guasto dell'oggetto testato, la condizione di risonanza è danneggiata, la corrente di cortocircuito sarà ridotta al minimo automaticamente, poca corrente di cortocircuito oltre il punto di guasto
  • Dotato di sistema di misurazione e controllo intelligente, a lungo termine di
  • rilevare in modo intelligente e automatico, fare a meno del personale di turno.
  • Potrebbe essere progettato come veicolo montato e dotato di veicolo di prova speciale.

IV. Dati tecnici generali:

  1. Modalità di test del sistema: Serie risonante con frequenza variabile o induttanza variabile
  2. Numero di reattori di prova HV: OEM
  3. Capacità di produzione stimata: OEM
  4. Tensione nominale di uscita: max. 400KV / piece
  5. Corrente nominale di uscita: max.25A / pezzo
  6. Reg. Intervallo di frequenza: 20Hz-300Hz
  7. Forma d'onda della tensione di risonanza dell'uscita: onda sinusoidale
  8. Livello di isolamento: meno di 1,1 volte e mantenendo 1min, normale
  9. Ciclo di servizio: OEM o 60 minuti in condizioni di funzionamento corrente nominale;
  10. Fattore di qualità del test stesso: Q≥60
  11. Aumento di temperatura: meno di 65K sotto corrente nominale funzionante a 60 minuti;
  12. Livello di rumore: non più di 70B
  13. Struttura del reattore: a bagno d'olio, con cilindro a tubo epossidico;

Nota: i requisiti speciali possono essere richiesti per ordine
