Sistema di test a risonanza AC verticale, Tester ad alta tensione CA con frequenza variabile
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Principio: | Circuito tipico della prova di LC | Appilcation: | Prova di tensione di Withstand di CA al sito |
|---|---|---|---|
| Max.Capacity: | OEM | Max.Voltage: | OEM |
| Caratteristica del progetto: | Cilindro e tipo modulare reattore della prova | Verifichi la frequenza: | 20-300Hz |
| duty cycle: | 60 mente o OEM | Forma d'onda dell'uscita: | Buona sinusoide |
| Modo ordinato: | Le componenti possono essere ordinate esclusivamente | ||
| Evidenziare: | set di prova ad alta tensione in ca,identificativo cavo ad alta tensione |
||
Set di prova a risonanza AC, apparecchiatura di prova per cavi ad alta tensione, set di prova di tensione di tenuta AC
I. Applicazione:
Il set di prova risonante AC è una sorta di apparecchiature di prova per cavi ad alta tensione per la tensione di tenuta applicata, che può essere classificata come sistema di test a risonanza variabile a frequenza variabile e induttanza variabile. Il primo è sintonizzato sulla risonanza regolando la frequenza del test e il secondo è tramite induttanza regolabile. Diverse modalità di regolazione portano allo stesso obiettivo, ovvero è possibile ottenere una grande capacità sull'oggetto di prova inserendo un alimentatore di piccola capacità.
Per gli oggetti di prova di grande capacità come il cavo XLPE HV, la più grande difficoltà per l'adozione della frequenza di alimentazione o della tensione di avvicinamento come prova di accettazione per cavo isolante XLPE, è che necessita di alimentazione e attrezzature con grande capacità. Ad esempio, dato un cavo XLPE da 630 mm2, 110 kV con capacità di 0,188uF / kM, il parametro di test di ciascun cavo è di 2,9 MVA / 128 kV / 22,7 A se la lunghezza del cavo è 3 kM. Poi c'è una conclusione che è impossibile fare test sul campo in modo tradizionale. Tuttavia, nel sistema di prova a risonanza a frequenza variabile, abbassando la frequenza di prova da una parte e con un fattore di alta qualità (Q) dall'altra, la capacità richiesta di alimentazione in ingresso è 1 / Q di quella della potenza di prova, quindi riduzioni drastiche sono disponibili in volume e peso delle apparecchiature di prova, ideali per test sul campo.
La società Fanke possiede molti anni di esperienza nella produzione di questo tipo di apparecchiature di prova, tipi personalizzati di tali apparecchiature in base alle esigenze di test di diversi clienti , compresi i servizi OEM. I componenti dei set possono anche essere ordinati separatamente.
II. Componenti principali del set di prova a risonanza AC con frequenza variabile
1. Trasformatore di isolamento

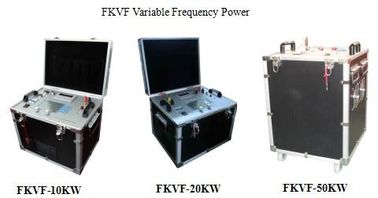

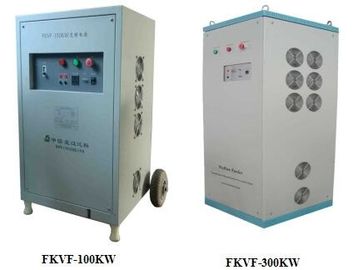

2. Fonte di energia a frequenza variabile
3. Trasformatore di eccitazione
4. Gruppo reattore test HV (induttore risonante)
5. Separatore di tensione
6. Parte opzionale
6.1 Condensatore di carico
6.2 Induttore di blocco smorzamento HV
Nota:
1). Il condensatore di carico può essere opzionale quando la linea di carico piccola sta esaminando o necessita di carico analogico per controllare la frequenza del test.
2). Il reattore di prova può essere prodotto per essere 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV per ciascuna tensione nominale del pezzo in base al diverso ambito dell'oggetto testato o al cliente richiesto. Il massimo la corrente nominale di ciascun reattore HV può essere 1 ~ 5A, 10A, 15A, 20A, 25A, 30A.
3). Il circuito di prova è il seguente
VF: Sorgente di alimentazione a frequenza variabile che è parte di controllo e misura nel circuito di test.
T: Trasformatore di eccitazione che fornisce la tensione eccitante per il reattore di prova ad alta tensione
L: Test Reactor che è un'induttanza di risonanza nel circuito LC e produce la tensione di prova
Cx: apparecchiature testate
MOA1: parafulmine è parte di protezione sul trasformatore di eccitazione
C1, C2: Divisore di tensione (C1 è un braccio ad alta tensione, C2 è un braccio a bassa tensione) che è la parte di misura della tensione HV
III. Prova la gamma di oggetti applicata
- Cavi a lunga distanza da 110 kV ~ 400 kV
- 110kV ~ 500kV HV GIS
- Condensatore ad accoppiamento HV da 110 kV ~ 220 kV
- 110kV ~ 500kV trasformatore di tensione del condensatore (CVT)
Vantaggio e caratteristiche:
- Design Cordwood per espandere la capacità
- Grande capacità termica per una lunga autonomia continua
- Fattore di qualità: Q≥100 (at f = 30Hz)
- Dimensioni ridotte e peso leggero sono facili per il test sul campo.
- Intervallo di frequenza di lavoro: 20-300 Hz

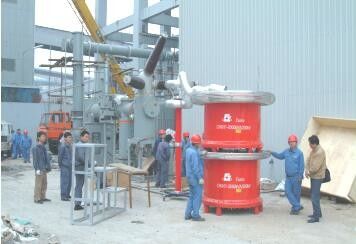

Figura di prova sul campo

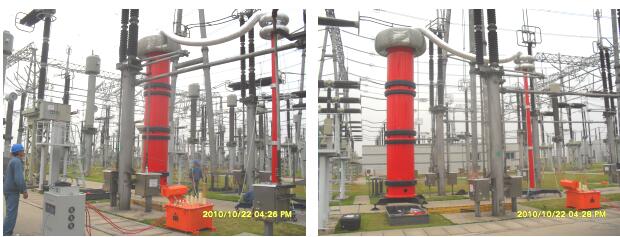

Nota: il test di risonanza AC 750 KV / 5 A impostato con frequenza variabile da Fanke ad alta tensione viene eseguito con tensione su sottostazione elettrica da 500 KV
