Nome del prodotto: | Tester Unpowered dell'identificazione del cavo | Appilcation: | Identificazione ad alta tensione di sequenza di fase del cavo |
---|---|---|---|
Evidenziare: | set di test ad alta tensione CA,rilevatore di cavi sotterranei |
Tester di identificazione cavo non alimentato, identificativo cavo, identificazione sequenza di cavi via cavo ad alta tensione
I. Introduzione del prodotto
L'identificatore di cavo S180 è progettato per ingegneri di cavi di alimentazione e addetti ai cavi per risolvere problemi tecnici con l'identificazione del cavo. L'utente può identificare con precisione uno dei cavi target da più cavi attraverso lo strumento ed evitare di segare accidentalmente il cavo sotto tensione e causare gravi incidenti. L'identificazione del cavo inizia con l'operazione su entrambe le estremità del cavo e deve garantire che i numeri doppi su entrambe le estremità del cavo siano precisi. Non importa quanto sia affidabile la memoria del personale di campo, non è un sostituto per l'identificazione degli strumenti professionali. Questo prodotto è adatto solo per l'identificazione in loco di cavi che sono stati spenti. È severamente vietato collegare l'identificativo del cavo al cavo di alimentazione funzionante! Lo strumento è composto da un trasmettitore, un ricevitore e un morsetto di corrente flessibile.

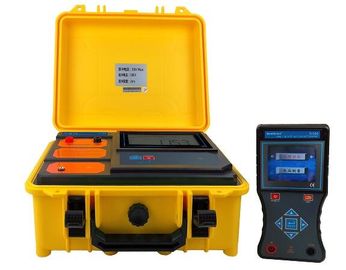

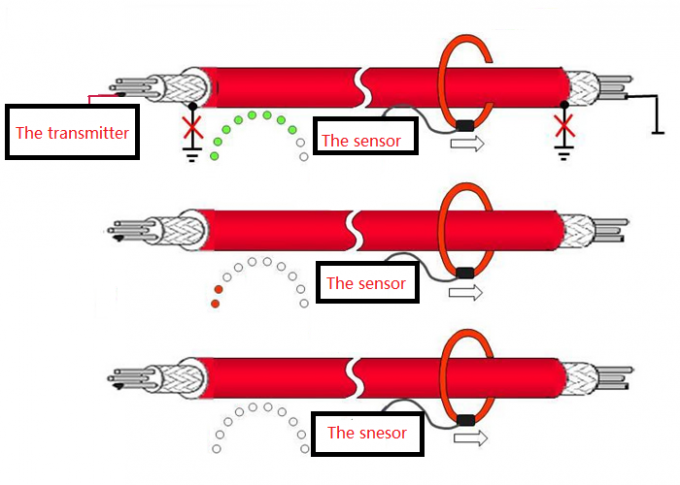

Il trasmettitore utilizza il principio della corrente pulsata per iniettare un segnale di corrente impulsiva nell'anima del cavo. Questa corrente genera un campo elettromagnetico attorno al cavo target per il rilevamento e l'identificazione da parte del ricevitore e della pinza amperometrica flessibile. Poiché la corrente è direzionale, il rilevamento è anche direzionale. Il trasmettitore adotta un design speciale di toolbox integrato, utilizzando la plastica di polipropilene come materia prima, aggiungendo un nuovo filler composito in un unico stampaggio a iniezione, che presenta piccole densità, resistenza, rigidità, durezza, resistenza all'usura, resistenza al calore e prestazioni di isolamento. Il cabinet può sopportare una pressione di circa 200 kg e il grande display LCD host mostra la carica residua della batteria in tempo reale e la retroilluminazione bianca e il segnale dinamico del segnale di trasmissione sono chiari a colpo d'occhio.
Il ricevitore è un dispositivo palmare con uno schermo LCD a colori da 3,5 pollici che visualizza dinamicamente le informazioni rilevanti correnti. Microprocessore integrato ad alta velocità, rilevamento automatico in tempo reale e identificazione del cavo target; con la funzione di rilevamento della tensione CA, gamma AC 0,01 V ~ 600 V (50 Hz / 60 Hz).
La pinza amperometrica flessibile è una bobina Rockwell con un'eccellente capacità di tracciamento dei transienti per identificare rapidamente la corrente di impulso generata dal trasmettitore per cavi spessi o conduttori di forma irregolare. Il diametro interno della mascella è di circa 200 mm e il cavo di φ200mm o meno può essere bloccato. Non è necessario scollegare la linea da testare, misurare senza contatto, in modo sicuro e veloce.
Nota speciale: in base al principio di progettazione di questo strumento, l'identificativo del cavo è limitato al cavo il cui cavo di destinazione è un'interruzione di corrente. Si prega di confermare che il cavo di destinazione appartiene a questo intervallo prima dell'uso. Quando si identifica, è necessario utilizzare sia il trasmettitore che il ricevitore portatile dello strumento.
II. Principio del prodotto
III. Caratteristiche tecniche
1. Condizioni di riferimento e condizioni di lavoro
Soddisfare | Condizioni di riferimento | Condizioni di lavoro |
Temperatura ambiente | 23 ℃ ± 1 ℃ | -10 ℃ ~ 40 ℃ |
Ambientale bagnato | 40% ~ 60% | <80% |
Frequenza di tensione misurata | 50Hz ± 1Hz | 10Hz ~ 1000Hz |
Tensione di funzionamento del ricevitore | 7.4V ± 0.5V | 7.4V ± 1V |
Voltaggio operativo del trasmettitore | 11.1V ± 0.7V | 11.1V ± 1.5V |
Campo elettrico esterno, campo magnetico | Dovrebbe essere evitato | |
Posizione del cavo da testare | Il cavo sotto test si trova al centro geometrico approssimativo della mascella |
2. Specifiche del trasmettitore
funzioni | Genera il segnale di impulso corrente; mostra la tensione residua della batteria |
Alimentazione elettrica | Batteria al litio ricaricabile di grande capacità DC 12,6 V, interfaccia di ricarica CC, completamente carica per circa 8 ore di funzionamento continuo |
Modalità display | L'ampio display LCD mostra la carica residua della batteria, la retroilluminazione bianca |
Tensione impulsiva | 500V |
Corrente impulsiva | Max. 30A (a seconda del valore della resistenza del circuito) |
Frequenza degli impulsi | 40 volte / minuto |
Larghezza di impulso | 2ms |
Lunghezza della linea di test | 3m |
Temperatura di esercizio | -25 ~ 60 ℃ |
Condizioni di conservazione | -20 ℃ ~ 50 ℃, ≤95% RH, senza condensa |
Dimensione | 320 millimetri × 275 millimetri × 145 millimetri |
Peso | 2.5kg |
carica batteria | Ricorda alla batteria quando la tensione della batteria è inferiore a 9,5 V. |
Isolamento | ≥100 MΩ tra la linea dello strumento e il rivestimento della guaina |
Adotta lo standard | IEC61010-1 CAT Ⅲ 600 V, IEC61010-031, IEC61326 |
3. Specifiche del ricevitore
uso | Rileva il segnale di impulso corrente; misurare la tensione CA. |
Alimentazione elettrica | Batteria al litio ricaricabile di grande capacità DC 7.4V, interfaccia di ricarica USB, completamente carica per circa 8 ore di funzionamento continuo |
Corrente nominale | Circa 180mA max |
Modalità display | Display LCD a colori true da 3,5 pollici, potenza del segnale di visualizzazione dinamica |
Dimensione | Macchina ospite: 207 mm × 101 mm × 45 mm |
Morsetto di corrente flessibile: il diametro del filo è di circa 12,5 mm | |
Diametro interno della bobina del morsetto di corrente flessibile | φ200mm |
Lunghezza della linea | Lunghezza del cavo flessibile della bobina: 2m |
Lunghezza della penna del diagramma di prova di tensione: 1m (una per ogni nero e rosso) | |
Rilevamento dell'intervallo | La bobina può rilevare un segnale di impulso con una resistenza di loop da 0 Ω a 2 kΩ. |
Gamma di test di tensione | AC 0,01 V ~ 600 V (50 Hz / 60 Hz) |
Accuratezza del test di tensione | ± 1% ± 1DGT |
Tasso di rilevamento | Circa 1 secondo / tempo |
Guadagno di regolazione | Livello 5, premere i tasti freccia sinistra e destra per regolare l'ingrandimento del segnale |
Luminosità LCD | Premere i tasti freccia su e giù per regolare la luminosità della retroilluminazione LCD |
Spegnimento automatico | Dopo circa 15 minuti di accensione, lo strumento si spegne automaticamente per ridurre il consumo della batteria. |
voltaggio batteria | Quando la tensione della batteria è inferiore a 6,5 V, la tensione della batteria è bassa e viene visualizzato il simbolo per ricordare alla batteria di caricare. |
Temperatura di lavoro e umidità | -10 ° C ~ 40 ° C; inferiore all'80% Rh |
Temperatura di conservazione e umidità | -10 ℃ ~ 60 ℃, inferiore al 70% Rh |
Peso | Macchina host: 370g (con batteria) |
Morsetto corrente: 172g | |
Isolamento | ≥100 MΩ tra la linea dello strumento e il rivestimento della guaina |
Adotta lo standard | IEC61010-1 CAT Ⅲ 600 V, IEC61010-031, IEC61326 |

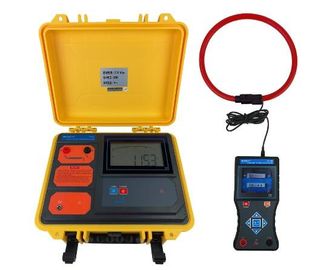

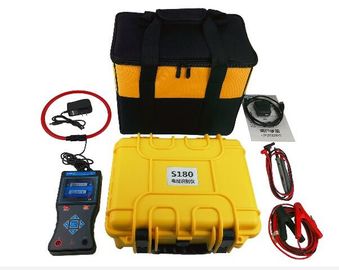

IV. Composizione
Trasmettitore 1 set
Sensore ricevitore 1 impostato
Set di strumenti 1
Test line 2 pezzi (rosso e nero)
Pinza amperometrica flessibile 1 pz
Caricabatterie USB 9V, cavo di ricarica 1 set
Caricabatterie 12,6 V 1 pz
Gruppo batteria al litio da 7,4 V 1 (all'interno del tester)
Batteria al litio 11.1 V gruppo (all'interno del tester)
Manuale, certificato di garanzia, certificato 1 set
