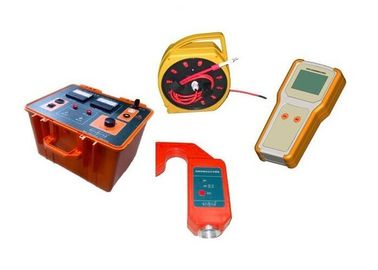

Apparecchiature di misura ad alta tensione durevoli, apparecchiature di localizzazione dei cavi

Tester di tracciamento dell'identificatore del cavo sotterraneo, tester per localizzazione di condutture e cavi interrati

I. Applicazione e descrizione

1. Applicare a un piccolo sistema di alimentazione di terra con messa a terra neutra.

2. Utilizzato per rilevare il guasto di messa a terra metallica sopra la linea, il guasto di messa a terra dell'arco, il guasto di messa a terra di resistenza e così via.

3. Lavorabile per la linea di rottura, applicare per la linea di diramazione

4. Segnale di frequenza ultralow per evitare l'influenza del condensatore. Facile da trovare il guasto ad alta resistività

5. Ricreare il guasto tramite segnale ad alta tensione, facile da localizzare

6. Trasmettitore sicuro con funzione di nero e cortocircuito

7. Sensore ad alta sensibilità, design aperto e facile da appendere sulla linea

8. Trasmissione wireless, sicura e affidabile

9. Alimentatore flessibile. Il trasmettitore è utilizzabile da alimentazione di servizio e generatore elettrico. Il sensore e il ricevitore sono a batteria secca

10. Leggero e facile da trasportare

11. Il ricevitore ha una grande interfaccia con display LCD, che può mostrare la forma d'onda corrente e il valore corrente

II. Dati tecnici

1. Precisione della posizione: 0,2 m

2. Specifica del trasmettitore:
tensione a circuito aperto: onda fondamentale valida 0 ~ 28kV
Corrente di cortocircuito: onda fondamentale valida 0 ~ 35mA (impulso DC, valore di picco 100mA)
frequenza di uscita: 1Hz

3. Distanza di comunicazione tra ricevitore e trasmettitore: ≥30m

4. Potenza del trasmettitore: CA 220 V o generatore elettrico

5. Potenza del trasmettitore: max. 900 W

6. Alimentazione del sensore: tre batterie alcaline AAA

7. Alimentazione del ricevitore: cinque batterie alcaline AA

8. Dimensioni: trasmettitore 455mmx355mmx310mm
Sensore 180mmx100mmx35mm
Ricevitore 205mmx200mmx35mm

9. Peso: trasmettitore 15 kg
Sensore da 0,45 kg
Ricevitore 0,45 kg

10. Condizioni di lavoro:

Temperatura -10 ℃ -40 ℃

Umidità 5-90%

Elevazione ≤4500m

III. Vantaggio tecnico

1. Buona soluzione per l'individuazione del guasto monofase a terra
2. Si applica al sistema di alimentazione di messa a terra di piccole dimensioni.
3. Utilizzare per individuare il guasto a terra quando la linea si guasta quando si verifica un guasto di messa a terra monofase
