Test di scarica parziale 380 V Impostare test di tensione di tenuta induttiva PT / CT 35KV

Tester di tensione di tenuta indotto, prove di tensione di tenuta indotta PT / CT 35KV

I. Descrizione del prodotto

Il test di resistenza alla tensione indotta del trasformatore e dell'induttore reciproco è un test importante per garantire che la qualità del prodotto sia conforme allo standard nazionale. test di resistenza alla tensione indotta dall'isolamento longitudinale tra spire, strati, sezioni e fasi degli avvolgimenti del trasformatore è un elemento importante nella prova di isolamento del trasformatore. Il test di isolamento longitudinale deve applicare la tensione di prova attraverso il dispositivo di alimentazione a più frequenze per eseguire la resistenza di tensione test.

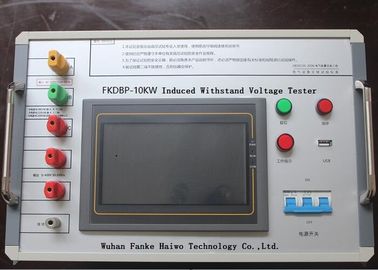

Il tester FKDBP-10KW viene applicato per 35KV e sotto il test di tensione indotta da CT / PT, la sua frequenza di test è 50Hz, 100Hz, 150Hz, 200Hz opzionale e la tensione di uscita è 0 ~ 500V o 0-800V.

II. Caratteristiche tecniche

• La parte interna del dispositivo utilizza il regolatore di conversione della frequenza. La preimpostazione dei parametri, l'impostazione della protezione, la selezione della frequenza, il controllo della regolazione della tensione, ecc., Adottano tutti la tecnologia di controllo digitale. La memorizzazione dei dati può essere fino a 3200 set.
• Operazione touch, stampante termica.
• La frequenza di prova (opzionale) di 50Hz, 100Hz, 150Hz e 200Hz può essere preimpostata e la tensione (1V, 2V, 5V, 10V) può essere regolata per realizzare l'uscita di tensione di prova a più frequenze del dispositivo.
• Il circuito del filtro LC esterno assicura che la velocità di distorsione della forma d'onda rientri nell'intervallo dell'indice. L'induttanza di compensazione esterna con presa viene utilizzata per compensare la corrente capacitiva dell'apparecchiatura testata e migliorare la capacità di carico del dispositivo.
• Il rifiuto del principio di generazione del generatore trifase a tre colonne trifase tradizionale, non solo produce tre volte la frequenza, ma può anche produrre 1, 2, 3, 4 volte la frequenza dell'uscita della tensione di prova.

III.Indice Tecnico:
