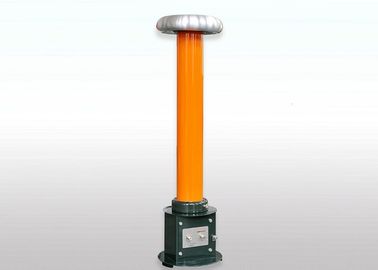

Condensatore di compensazione del carico di capacità dell'apparecchiatura di collaudo di alta tensione di PD

Condensatore di accoppiamento ad alta tensione per test PD, condensatore di compensazione del carico di capacità

I. Introduzione

Il condensatore di accoppiamento ad alta tensione per il sistema di test PD è anche chiamato Nessun condensatore di compensazione del carico di scarica parziale, è utilizzato principalmente per nessun sistema di test di scarica parziale per raccogliere i segnali di tensione di scarica parziale. Il condensatore di accoppiamento della serie OWF è progettato principalmente per il test di alta tensione e la misurazione del PD nel campo dell'industria energetica. Può anche servire come parte della misurazione della scarica o del carico simulativo AC nel circuito di prova ad alta tensione CA. Soddisfa lo standard di produzione JB / T8169-1999 "Condensatori a tensione parziale CA e condensatori di accoppiamento CA".

II..Application

• Test del segnale del segnale di accoppiamento PD impostato in prova ad alta tensione
• Carichi simulativi ad alta tensione per sistemi di prova risonanti e sistemi di prova ad alta tensione senza PD

III .. Dati tecnici principali

• Capacità: 600 ~ 1000pF (capacità speciale può essere personalizzato);
• Tensione: 50 ~ 1000kV;
• Scarico parziale: è inferiore o uguale a 5PC sotto tensione nominale;
• Mezzo isolante: olio capacitivo;
• Utilizzato per misure di scarica parziale per apparecchiature elettriche sotto tensione di frequenza;
• Misurando 30 ~ 300Hz di tensione CA, ha usato come condensatore di accoppiamento durante il test di scarica parziale.
• Requisito speciale è come concordato.

IV. Modello tipico come segue
