Utilizzo: | Prova ed analizzare di resistenza dell'isolamento | Speciale per: | Grandi trasformatori, generatori, motori ad alta tensione |
---|---|---|---|
tensione in uscita: | 250V、 10kV del、 5000V del、 2500V del、 1000V del、 500V | gamma: | 0.01MΩ~1000GΩ |
Corrente di cortocircuito: | Niente di meno che 3mA | Funzioni speciali: | Le misure di PI/DAR, tensione di CC /AC hanno prodotto per la prova del hipot |
Evidenziare: | tester di resistenza di isolamento ad alta tensione,tester di resistenza di isolamento 5kv |

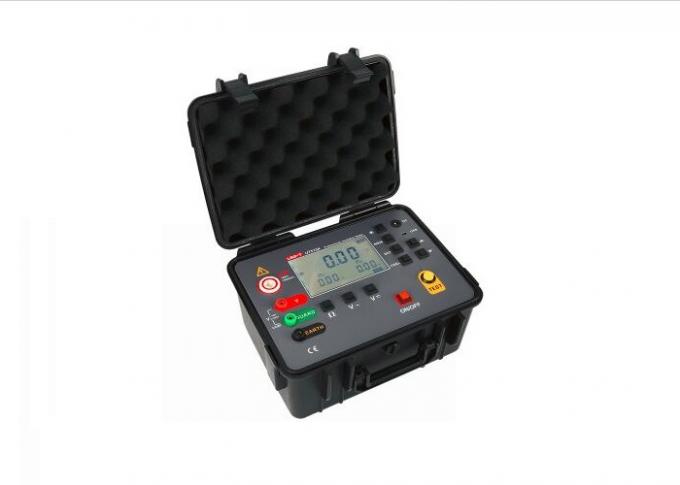

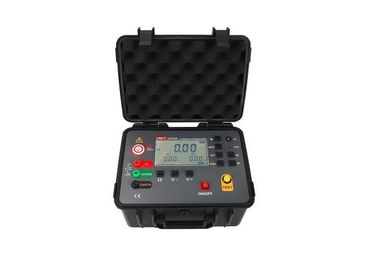

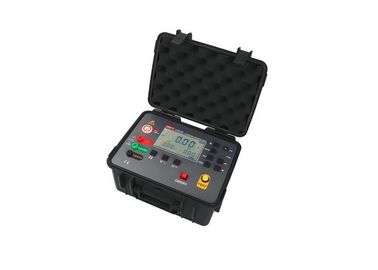

Tester di resistenza di isolamento 10KV, per grandi trasformatori, generatori, test per motori ad alta tensione
I. Introduzione del prodotto:
Il tester di resistenza d'isolamento, noto anche come megaohmmetro, viene utilizzato per testare la resistenza di isolamento. Il tester UT515A è dotato di display LCD di retroilluminazione a grande schermo, memorizzazione dei dati, revisione dei dati, allarme, spegnimento automatico e altre funzioni. Allo stesso tempo, ha anche la funzione di misurare il rapporto di assorbimento della tensione AC / DC e l'indice di polarizzazione. L'intera macchina ha un ampio campo di misura, alta risoluzione, facilità d'uso, trasporto conveniente, prestazioni accurate, affidabili e stabili e una forte capacità anti-interferenza. Inoltre, ha struttura anti-vibrazione, a prova di polvere e a prova di umidità. È uno strumento di misura indispensabile per telecomunicazioni, energia elettrica, meteorologia, sala computer, giacimento petrolifero, installazione e manutenzione elettromeccanica e reparti di imprese industriali che utilizzano l'elettricità come energia industriale o energia. Robusto, affidabile e facile da usare, il lavoro dell'utente è più efficace.
I tester UT515A possono misurare la resistenza di isolamento di grandi trasformatori, generatori, motori ad alta tensione e altro. può anche misurare le funzioni di PI, DAR e AC / DC. I dati misurati possono quindi essere analizzati tramite software per PC. L'UT515A può produrre una tensione di prova fino a 10kV sulla misura della resistenza d'isolamento. La tensione CA per il test di hipot è fino a 750 V, la tensione D C per il test di Hipot è fino a 1000 V,
II. Caratteristiche principali :
1. Sostenere il test di isolamento da 0,01 MΩ a 1000 GΩ;
2. 6 livelli di tensione integrati, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 kV;
3. Con convenzionale funzione di misurazione della tensione CA e CC;
4. 500 set di archiviazione dati e possono essere collegati al computer host tramite USB;
5. Indice di polarizzazione di prova professionale ed efficiente, con un pulsante e medio assorbimento;
6. Display LCD a retroilluminazione di grandi dimensioni per garantire l'efficienza dell'utente al buio;
III. Dati tecnici principali
caratteristica | Tensione di uscita per resistenza di isolamento | Campo di misura | Precisione | Risoluzione |
Misura della resistenza d'isolamento | 250V (± 10%) | 0 ~ 10M | ± 3% rdg ± 5dgt | 0.01MΩ |
10 ~ 100M | 0.1MΩ | |||
100 ~ 1000MΩ | 1M | |||
1G ~ 10GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
500V (± 10%) | 0 ~ 10M | ± 3% rdg ± 5dgt | 0.01MΩ | |
10 ~ 100M | 0.1MΩ | |||
100 ~ 1000MΩ | 1M | |||
1G ~ 10GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
1000V (± 10%) | 0 ~ 20MΩ | ± 3% rdg ± 5dgt | 0.01MΩ | |
20 ~ 200MΩ | 0.1MΩ | |||
200 ~ 2000MΩ | 1M | |||
2G ~ 20GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
2500V (± 10%) | 0 ~ 2000MΩ | ± 3% rdg ± 5dgt | 1M | |
2000MΩ ~ 20GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
20GΩ ~ 200GΩ | ± 20% lettura ± 10dgt | 0.1GΩ | ||
5000V (± 10%) | 0 ~ 2000MΩ | ± 3% rdg ± 5dgt | 1M | |
2000MΩ ~ 20GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
20G ~ 200GΩ | ± 20% lettura ± 10dgt | 0.1GΩ | ||
200G ~ 1000GΩ | ± 20% lettura ± 10dgt | 1GΩ | ||
10kV (± 10%) | 0 ~ 2000MΩ | ± 3% rdg ± 5dgt | 1M | |
2000MΩ ~ 20GΩ | ± 5% rdg ± 5dgt | 0.01GΩ | ||
20G ~ 200GΩ | ± 20% lettura ± 10dgt | 0.1GΩ | ||
200G ~ 1000GΩ | ± 20% lettura ± 10dgt | 1GΩ | ||
Uscita di tensione CC per il test di hipot | 0.0V ~ 1000V | ± 1.5% rdg ± 3dgt | 0.1V | |
Uscita di tensione CA per il test di hipot | 0.0V ~ 750V | ± 1.5% rdg ± 3dgt | 0.1V | |
Altre funzioni di base | ||||
Modalità display | Display LCD a 4 cifre, schermo LCD 108mm × 45mm | |||
Indice di polarizzazione (PI) e rapporto di assorbimento dielettrico (DAR) | √ | |||
Corrente di cortocircuito in uscita | ≥5mA (10kV) | |||
Funzione di retroilluminazione | √ | |||
Livello di sicurezza | CAT III 300V | |||
Spegnimento automatico | √ | |||
Funzioni di allarme | √ | |||
Superare le funzioni di indicazione del campo di misura | √ | |||
Archivio dati | 500 gruppi | |||
Controllo dei dati di archiviazione | √ | |||
Interfaccia di comunicazione | USB, con software di misurazione, | |||
Dimensione del tester | 277.2mmX227.5mmX153mm | |||
Alimentazione elettrica | Batteria ricaricabile 12V | |||

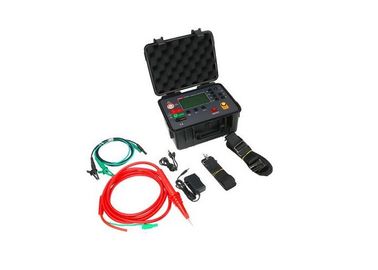

Accessori standard | 1 pz di cavo di comunicazione, 2 pz di una spina di prova portare a una clip a coccodrillo (nero e verde), 1 pz di due spine test di piombo a una clip a coccodrillo (rosso), 1 caricatore, 1 disco software, 1 manuale e certificato di qualità, 1 scatola di immagazzinaggio | |||
Peso netto del contatore | 2720kgs | |||
Metro di isolamento | ≥50 MΩ, AC3KV / 50Hz, 1 minuto | |||
Conforme allo standard di sicurezza IEC | IEC60101-1; IEC1010-2-31; IEC61557-1,5: 2007; IEC60529 (IP54) |
