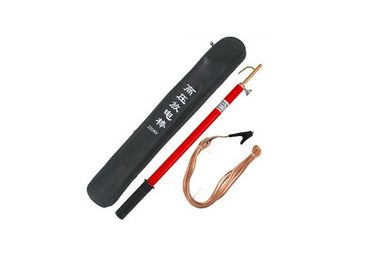

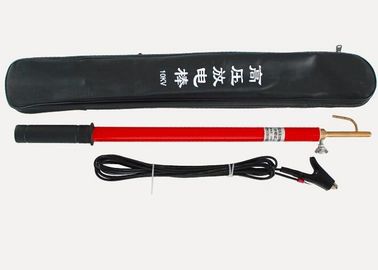

Asta di scarica ad alta tensione in vetro in fibra di voltmetro digitale portatile

Asta di scarica ad alta tensione in fibra di vetro, stick di scarica cc, test di alta tensione

I. Introduzione del prodotto

L'asta di scarico CC della serie FKDS è l'utilizzo di nuovi materiali isolanti. Ha caratteristiche allungate e di restringimento. Modello di asta telescopica portatile è facile da usare nel test di alta tensione all'aperto, in particolare nel test di tensione DC, per testare l'accumulo di carica, per scaricare, per garantire la sicurezza personale utilizzando lo scarico asta di scarica, è quello di garantire che il necessario per ogni test di la sicurezza personale dell'arma. L'asta telescopica portatile è facile da trasportare, comoda, flessibile, ha i vantaggi di piccolo volume, peso leggero, sicuro e affidabile, è uno strumento sicuro di mancanza di personale di alta tensione.

II. Classe opzionale

• FKDS-10KV: campo di tensione di scarica 0-50KV
• FKDS-35KV: campo di tensione di scarica 0-100KV
• FKDS-110KV: campo di tensione di scarica 0-200KV
• FKDS-220KV: campo di tensione di scarica 0-500KV

III. Usando il modo (per esempio FKDS-10KV)

1. Estrarre la parte telescopica dell'asta di scarico telescopica portatile

2. la spina del cavo di messa a terra preparata viene inserita nella presa dell'estremità della testa dell'asta di scarica e l'altra estremità del cavo di terra è collegata alla terra e la messa a terra è affidabile

3. la scarica dovrebbe essere completata dopo la prova, la manopola del booster della scatola di controllo del generatore DC torna a zero, in questo momento si può osservare la scatola di controllo della caduta di tensione del voltmetro a 15KV ~ 20KV circa, può scaricare

Il

4. La scarica dovrebbe essere la prima a utilizzare l'asta anteriore appuntita in metallo, andare lentamente in campioni di test di alimentazione scollegati. A questo punto l'asta di scarica rilascia l'elettricità dopo la scarica di scarico della scarica. Quindi l'asta di scarico sul gancio per agganciare il campione, seconda elettricità.

IV. Attenzione

1. della scarica del condensatore del campione, dovrebbe essere in dopo il test, scollegare l'alimentazione dopo il test, si dovrebbe attendere per un periodo di tempo, la carica sul cilindro e i tempi di campionamento da solo sull'auto-scarica. Questo può essere osservato sulla scatola di controllo della tensione del voltmetro il graduale declino della caduta, quando il voltmetro scende ad una tensione inferiore, solitamente in 5Kv ~ 15Kv, l'asta di scarico disponibile per spostarsi gradualmente sul campione vicino. Per prima cosa attraverso lo scarico libero del traferro, quindi si sente un sibilo, quando nessun suono, con una punta per toccare il test dell'asta di scarica, verificare la scarica diretta di messa a terra.

2. La grandezza della carica accumulata dei 2. campioni di grande capacità è proporzionale alla dimensione del condensatore del campione e della tensione applicata ed è proporzionale al tempo

3. Dopo alcuni chilometri sopra la prova del cavo ad alta tensione, il tempo di scarica è generalmente molto lungo e occorre scaricarlo ripetutamente. La capacità di resistenza è elevata, è necessario ordinare una grande capacità dell'asta di scarico

4. è severamente vietato senza potere di prova aperto scaricare il campione con l'asta di scarico.

5. severamente vietare l'uso di piede e pesante asta di estrusione, piegatura, rottura della barra di scarico è severamente vietato

6. proibire l'asta di scarico umida, influenzare la resistenza di isolamento, dovrebbe essere collocato in un luogo asciutto

V. Set completo di prodotti

1. asta di scarico telescopica portatile 1

2. auto-allineamento del filo di terra

3. istruzioni per l'uso 1

4. certificato di qualifica del prodotto 1
