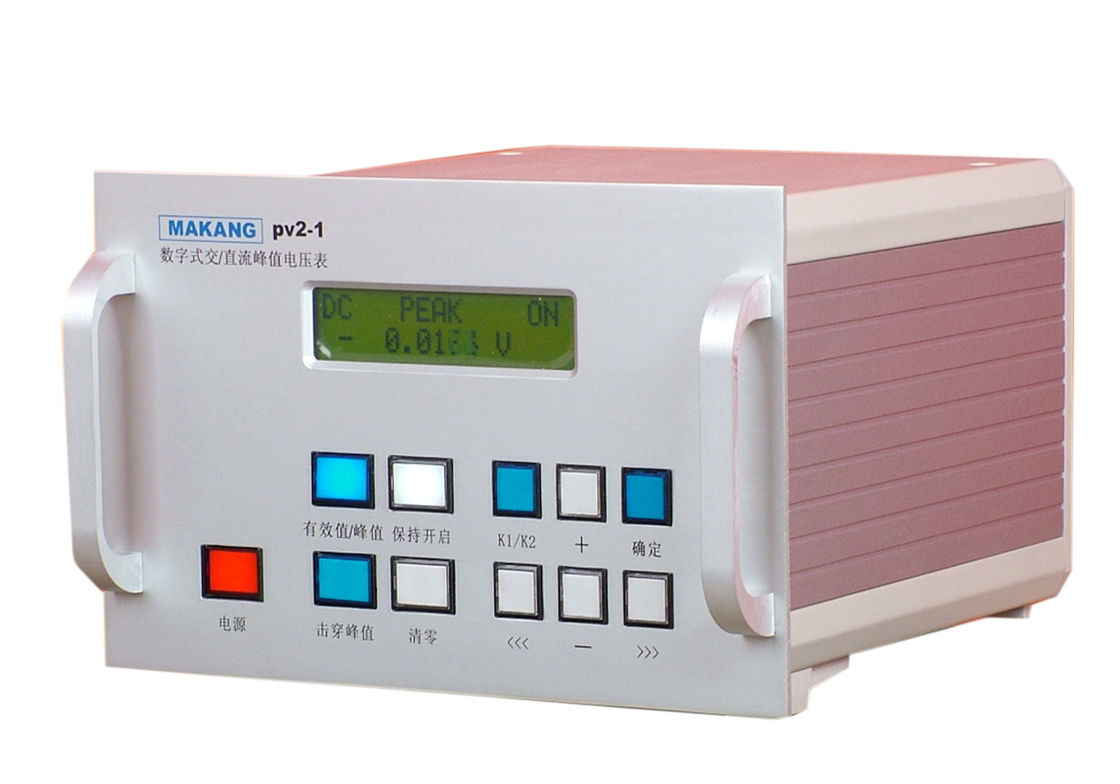

Misuratore di tensione di picco multifunzione digitale con elevata precisione, abbinato al test dell'impulso di illuminazione
I. Descrizione del prodotto

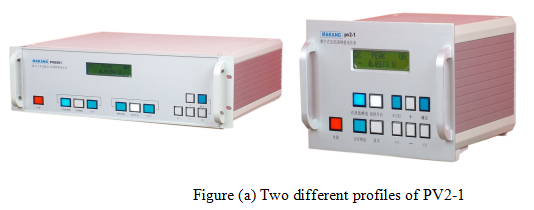

Il misuratore di tensione di picco AC / DC digitale multifunzione modello PV2-1 viene utilizzato per la misurazione e il monitoraggio del valore di tensione di prova ad alta tensione nel test di tensione di tenuta in ca o nel sistema di test di impulso di illuminazione. può essere progettato per essere costituito da due profili diversi, un tipo è il tipo da 19 pollici standard con plug-in e un altro tipo è uno chassis 4U compatto. Il voltmetro è in grado di distinguere automaticamente i segnali di tensione CA e CC, allo stesso tempo ha anche le funzioni di misurazione del segnale di tensione, monitoraggio e mantenimento HV di interruzione, allarme di sovratensione e protezione rapida, ecc. La precisione è fino a 0,5 o 0,2 classe .
Il voltmetro utilizza il processore DSP avanzato e la tecnologia di elaborazione del segnale digitale per completare il calcolo, la misurazione e l'analisi. Mediante la cattura e l'analisi della forma d'onda del segnale in tempo reale, il misuratore può valutare con precisione l'istante in cui si verifica la rottura dell'HV, mantenere il valore di tensione in questo momento e informare l'utente in tempo successivo dall'azione del relè. L'avanzato design EMC consente al multimetro di funzionare in modo affidabile in un lungo campo elettrico e in un campo magnetico di lunga durata. PV2-1 sta portando al suo concorrente ovunque sia nazionale che estero.
II. parametri
parametri: | |
Intervallo di misura del segnale | AC 0--600 V, DC 0--900V |
Accuratezza della misura del segnale | 0,2% o 0,5% (U in > 0,2 V) |
Impedenza di ingresso | > 2 MΩ |
Terminali di inoltro | I <0,5 A, U <250 V |
Tempo di risposta del relè | <20ms |
Ritardo di controllo del relè di interruzione HV | 3s |
Alimentazione elettrica | ~ 220V / 20VA |
Temperatura di lavoro | -15 ℃ - 55 ℃ |
Terminali di ingresso del segnale | BNC, R16 |
Intervallo di impostazione del rapporto di tensione AC K1 | 0,01 - 99999,99 |
Intervallo di impostazione del rapporto di tensione CC K2 | 0,01 - 99999,99 |
Campo di regolazione del limite di sovratensione | 0,01 - 99999,99 kV |
Registrare il range del limite di tensione di breakdown | 0,01 - 99999,99 kV |
Dimensione: | circa 90 mm * 228 mm * 300 mm |
Peso: | circa 10 kg |

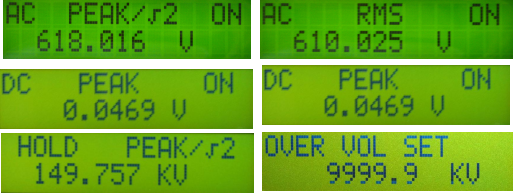

III. Funzioni di misurazione
IV. Abbinato con set di test ad alta tensione
