Strumenti per prove elettriche automatiche Dispositivo di aspirazione e aspirazione gas SF6

Dispositivo di aspirazione e aspirazione gas SF6, macchina GIS per la messa in servizio e la manutenzione, riparazione di interruttori automatici

I. Descrizione del prodotto

Con il rapido sviluppo e l'uso crescente di apparecchiature elettriche SF6 nel settore energetico, i requisiti per l'installazione rapida, la messa in servizio e la manutenzione delle apparecchiature elettriche SF6 (come l'interruttore HV SF6, tipo G6 gas HV GIS) stanno diventando sempre più elevati; il gas SF6 ha bisogno di passare rapidamente l'aspirazione e l'aerazione per queste apparecchiature sul campo.

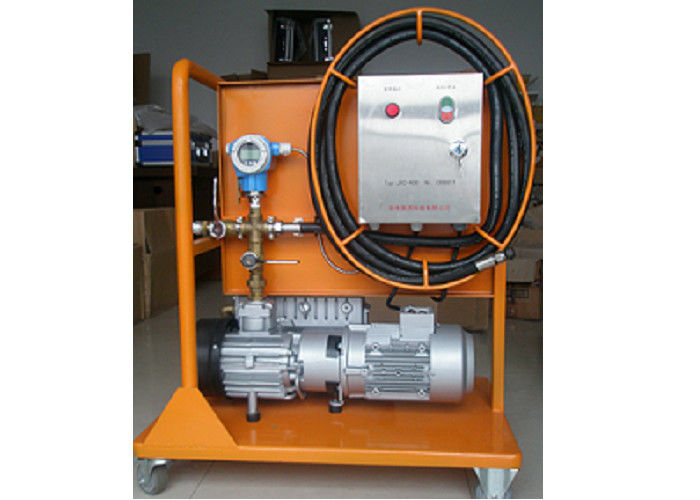

Il dispositivo di aspirazione e aspirazione del gas SF6 serie FK6702 adotta la più avanzata tecnologia di manutenzione elettrica SF6 e appositamente progettato per aspirare la camera d'aria dell'interruttore SF6. Le pompe per vuoto con potenze multiple e gradi di vuoto finali multipli sono opzionali nel dispositivo.

II. Caratteristiche tecniche

1, rilevamento automatico della sequenza delle fasi di tensione
2, struttura compatta
3, pompando rapidamente

4, buona tenuta

5, dimensioni ridotte, peso leggero

III. Dati tecnici

1, con pompa per vuoto 40m3 / h
2, indicazione digitale del vuoto; vuoto finale <0,1 mbar
3, tasso di perdita di gas <1%
4. Connettore rapido autosigillante importato (per il collegamento del dispositivo di ricarica del gas SF6)
5, tubo flessibile M20 × 1,5 / 5m
6, tensione di funzionamento: 208 ~ 240 V / 380 ~ 460 V / 50 Hz AC
7. Dimensioni: 800 mm × 500 mm × 1000 mm
8, peso: 85 kg

VI. Configurazione e componenti:

1. Pompa per vuoto: standard tedesco RA407
2. Dati di pressione: Germania E + H importata
3. Componenti elettrici: Germania Moeller
4. Carrello di trasporto: piastra in acciaio spesso 4 mm, design migliorato
5. Rotelle portanti con ruote Guangdong Zhongshan Xiangrong supo
6. Protezione elettrica IP65 con scatola elettrica personalizzata in acciaio inossidabile
7. Tubo soffietto in acciaio inossidabile
8. Valvola: valvola a sfera
9. L'alimentazione AC380V riconosce automaticamente la sequenza delle fasi
10. Connettore opzionale con vari connettori di commutazione
