Calibrazione in sito CT Testing Equipment S Level CT e 100/3 PT Calibrating

Calibrazione in sito CT Testing Equipment S Level CT e 100/3 PT Calibrating

On Site Calibration CT PT Testing Equipment S Level CT And 100/3 PT Calibrating
On Site Calibration CT PT Testing Equipment S Level CT And 100/3 PT Calibrating

Grande immagine :  Calibrazione in sito CT Testing Equipment S Level CT e 100/3 PT Calibrating Miglior prezzo

Dettagli:
Luogo di origine: Wuhan, Cina
Marca: Fanke High-voltage
Certificazione: ISO9001
Numero di modello: Serie di HGQB-C
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un Set
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: giorni 15-20working
Termini di pagamento: T/T
Capacità di alimentazione: 20 set / mese
Descrizione di prodotto dettagliata
Utilizzo: Prova calibarting di CT pinta Gamma dell'oggetto di prova: Livello S CT e una prova da 100/3 di pinta Calibating
Gamma di CT/PT: Corrente: (1%-149%) in (in =5A) (5%-149%) (in =1A) nella tensione: (5%-149%) ONU (ONU =100V, 150V, 1 Verifichi la gamma dell'uscita: Componente in fase (%): 0.0001~200.0 risoluzioni: 0,0001 componenti di quadratura: 0.001~700.0 risol
Errore elementare: Componente in fase: Componente di quadratura del ±Dx di ΔX=± (X×2%+Y×2%): ΔY=± (X×2%+Y×2%×34.48) ±Dy Alimentazione: 220V, 50Hz
Evidenziare:

Analizzatore PT PT

,

set di test PT PT

Set di prova per calibrazione on-site CT PT, calibratore CT / PT, S livello CT e 100/3 PT calib

I. Descrizione del prodotto:

Il set di test di calibrazione HGQB-C CT / PT è un nuovo sistema di test automatico. Utilizza tecnologia elettronica avanzata per raccogliere e decomporre direttamente i segnali di errore del CT / PT e, dopo aver eseguito correttamente il calcolo, i punti percentuali, gli errori di fase e gli errori ortogonali del CT / PT testato vengono visualizzati contemporaneamente nello schermo LCD digitale.

Il set di calibrazione è speciale per calibrare il test su S-level CT e PT con una tensione secondaria di 100 / 3V. Può essere utilizzato in laboratorio o sul campo. Questo set di test è ampiamente utilizzato in metrologia, alimentatori e altri reparti e produttori di trasformatori. È uno strumento ideale per testare e verificare i Transformers.

II. Domanda presentata

  • Dipartimento di controllo dell'ufficio di potere,
  • Produttori di CT / PT,
  • Laboratori di prova CT / PT,
  • Calibrazione dei centri di misurazione

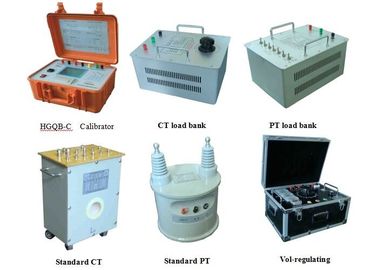

III. Elenco dei componenti del set di test

SN Nome Modello parametri tecnici Unità
1 Calibratore induttore reciproco HGQB-C 2.0-grade 1 set
2 CT load bank FY96

Corrente nominale: 5A

Capacità: 2.5VA-80VA

1 set
3 Banca di carico PT FY95 Tensione stimata: 100V Capacità: 1,25VA-158,75VA 1 set
4 CT HL-S23S Current: 5A-1000A / 5A, Grado: 0.05s 1 set
5 PT HJ-S10G3 Rapporto: 10KV / 100V, Grado: 0,05 1 set
6 quadro elettrico di regolazione della tensione KZX05-HII 5KVA + 300VA 1 set
7 Corrente attuale

1000 A * 3 m * 1 pezzo

500A * 3m * 2 pezzi

250A * 3m * 2 pezzi

100A * 3m * 2 pezzi

1 set
8 Linea corrente, cavo di pressione 1 set
9 Software 1 set
IV. Caratteristiche della macchina host
  • Display: ampio schermo LCD;
  • Memoria: memorizza un totale di 100.000 dati PT, CT e di errore dell'1% di CT;
  • Auto-misurazione: misurazione automatica;
  • On-line: collegamento al computer;
  • Stampa: stampa o stampa in tempo reale a richiesta;
  • Oggetto di misura: CT, PT, impedenza, ammettenza;
  • Determinare automaticamente le istruzioni come polarità, cablaggio, errore di rapporto ecc .: proteggere efficacemente la sicurezza di personale e attrezzature.

V. Dati tecnici del set di prova

Condizioni ambientali

T: 5 ℃ --40 ℃ RH: <80% (25 ℃) Altitudine: <2500 m

Frequenza di alimentazione: 50 Hz ± 0,5 Hz Tensione di alimentazione: 220 V ± 5 V

Campo di misura

Componente in fase (%): 0,0001 ~ 200,0 Risoluzione: 0,0001

Componente in quadratura: 0,001 ~ 700,0 Risoluzione: 0,001

Impedenza (Ω): 0,0001 ~ 20,0 Risoluzione: 0,0001

Ammissione (ms): 0,0001 ~ 20,0 Risoluzione: 0,0001

Errore elementare

Componente in fase: ΔX = ± (X × 2% + Y × 2%) ± Dx

Componente quadratura: ΔY = ± (X × 2% + Y × 2% × 34,48) ± Dy

"X", "Y" - Valore visualizzato

"Dx, Dy" - Errore di quantizzazione

Dx = 2, Dy = 5

Dial-gage: 2-grade

Campo di lavoro

Corrente: (1% -149%) I n (I n = 5A)

(5% -149%) I n (I n = 1A)

Tensione: (5% -149%) U n (U n = 100 V, 150 V, 100 V / 3)

(5% -149%) U n (U n = 100V / 3)

Dimensioni (mm) 260 mm (L) × 350 mm (L) × 150 mm (H)
Peso (kg) 6 kg
