Attrezzatura di prova parziale di scarico del piccolo volume/apparecchiature di misurazione parziali di scarico

Scarico parziale che individua tester, palladio che individua strumento, tester del palladio di metodo della corrente di impulso

introduzione 1.Product:

dovuto i difetti dell'installazione o di fabbricazione, scarico si presenta nella parte isolata dell'estremità di cavo in tensione (giunto) finché il danno di ripartizione dell'isolamento non accada e perfino un incendio o un'esplosione ai difetti incerti può accadere. Di conseguenza, come trovare le difficoltà nascoste prima che l'incidente sia la chiave per risolvere il problema, che rende la rilevazione di scarico necessaria per le attrezzature di potere.

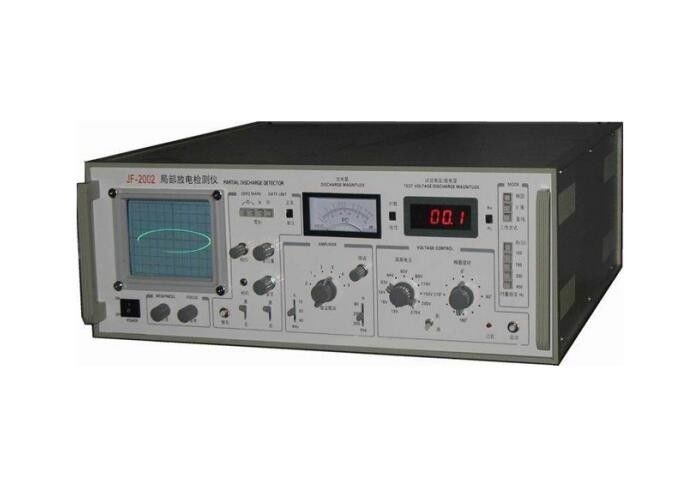

Il modello JF2002 è un genere di strumento che parziale di ispezione di scarico di metodo della corrente di impulso ha la caratteristica di piccolo volume, di prestazione eccellente e di operazione facile.

Componenti di II.Main:

III. figura di rilevazione di principio

Nota: Il palladio che l'insieme libero del trasformatore della prova (prova di withstand di tensione di frequenza industriale messa) aumenta la tensione di prova dell'obiettivo ad oggetto provato (quali il trasformatore elettrico, i CB, la boccola, CT, pinta, discloser ecc) che la rilevazione stata necessaria, i terminali del palladio dell'accoppiamento del divisore di tensione ha certo segnale di accoppiamento del palladio al palladio che individua il tester JF 2002, quindi ottiene il livello del palladio dall'oggetto provato.

VI. parametri tecnici del tester JF2002 del palladio

1.Keywords: frequenza bassa di tempo, esposizione, cambiamento con le funzioni di misura

• Base di tempo frequecny: alimentazione elettrica 50,100,150,200,400Hz: 50HZ 220V
• Esposizione: Ellisse---Espanda---Beeline
• Cambi con le funzioni di misura

progettazione 2.Integrated, trattante 10kHz~300kHz, norma di raduno IEC60270.

gamma 3.Capacitance di oggetto misurato: 6pF~250uF

   Sensibilità di misurazione e Max. Current come la tavola

base 4.Time della ricerca di ellisse:

• Frequenza 50/60 (interna), 100,150,200,400Hz
• Giro: 30°per grado, 360° totale
• Modi dell'esposizione: Ellisse---Espanda---Beeline
• L'ellisse ad alta frequenza della base di tempo può essere regolato allo stato normale da tensione in ingresso (10~250V) ed il potere è di meno che 1VA. funzione Automatico-proteggente quando sovraccarico

unità 5.Displaying:

Un tubo dell'oscillografo del reactangle (124×104mm2), che ha manopole del fuoco e di luminosità

6.Amplifier:

• Su bassa frequenza 3dB, f_L: 10,20,40kHz facoltativo
• Su alto 3dB frequecny, f_H: 80,200,300kHz facoltativo
• Regolazione di guadagno: 6 gradi di adeguamento lordo. La differenza di guadagno fra i gradi è 20+ 1dB, indennità che regola la gamma >20dB
• Asimmetria di più e meno l'impulso <1dB di risposta

finestra 7.Time

• Larghezza regolabile della finestra, 15°~150°on 50/60Hz
• Posizione rotabile della finestra, 0°~170°
• Due finestre inscatolano rispettivamente o simultaneamente inserita/disinserita
• Dispositivo di bombardamento, tempo 20mS a prendere le immagini

metro del picco 8.Pulse

• Metro con la scala lineare, del puntatore deviazione 0~100 + 5% (con completo)
• Metro con la scala di logaritmo, del puntatore deviazione 0~10~100 + 5% (con completo)
• Metro del puntatore con il visualizzatore digitale di 3.5bits LED, deviazione 0~100 + 3% (con completo)

voltometro 9.Measuring

• Campo di misura: 100KV (con resistenza del voltometro 100KV R)
• Esposizione: 3.5bits LED digitale, deviazione + 3%

sistema del segno 10.Zero

• Fatto dal generatore zero interno del segno, può cambiare la polarità e girare 0~180°, in modo da può corrispondere al vero segno zero, che è fatto dalla resistenza ad alta tensione.
• Il segno zero è corrisposto a tutta la ricerca di ellisse frequecny.

11. Dimensione: peso di 530×550×220mm: 22kg

VII. modello facoltativo

• Modello JF 2002:  Il canale di prova del palladio uno incanala
• Modello JF 2003:  Canali del canale di prova del palladio tre
• Modello JF 2004:  Canali del canale di prova del palladio quattro

VIII. facoltativo ha abbinato l'altro insieme della prova

• Palladio che individua alta tensione di CA generare i sistemi:  Sistemi liberi del trasformatore della prova di frequenza industriale del palladio di serie di CQSB
• Unità dell'accoppiamento del segnale del palladio:  Divisore di tensione dell'accoppiamento o condensatore di accoppiamento standard, nessun tipo della corona
