Verifichi il principio: | Misura corrente ad alta frequenza del sensore (HFCT) e tecnologia di rilevazione ultrasonica | Utilizzo: | Sorvegli il tipo scarico parziale che individua il tester per il cavo ed il trasformatore elettrico |
---|---|---|---|
Faccia riferimento la norma: | misura parziale di scarico di GB/T 7354 del ; Linea guida di DL/T 417 per la misura locale di scari | ||
Evidenziare: | apparecchiatura di collaudo pd,set di prova di scarica parziale |
Tipo di pattuglia Tester di rilevamento della scarica parziale Per cavo XLPE e trasformatore di alimentazione
1. Introduzione del prodotto:
A causa di difetti di fabbricazione o installazione, la scarica si verifica nella parte isolata dell'estremità del cavo sotto tensione (giunto) fino a quando si verifica un danno alla rottura dell'isolamento e possono verificarsi anche incendi o esplosioni a causa di difetti incerti. Pertanto, come trovare i problemi nascosti prima dell'incidente è la chiave per risolvere il problema, il che rende necessario il rilevamento della scarica per il cavo live.
Il modello PPD8209A è un tipo di strumento di ispezione a scarica parziale ad alta frequenza che adotta i metodi di rilevamento di corrente e ultrasuoni ad alta frequenza per l'ispezione PD e il rilevamento di cavi MV / HV e trasformatore tramite HFCT (trasformatore di corrente ad alta frequenza) o trasduttore Ultrasonico . Ha la caratteristica di piccolo volume, prestazioni eccellenti e facilità d'uso.
Il tester PD adotta una moderna tecnologia elettronica e computerizzata per realizzare l'amplificazione del segnale (analogico, elettronico, digitale), filtraggio, acquisizione dati, elaborazione dati, visualizzazione grafica, generazione automatica di rapporti di prova, completando così la misurazione e l'analisi della scarica parziale.
2. Standard di riferimento
GB 7354 Misurazione della scarica parziale
DLT 417 Linee guida per la misurazione locale della scarica parziale delle apparecchiature elettriche
GBT 16927.1 Tecnologia di prova ad alta tensione Parte 1: Requisiti generali di prova
GBT 16927.2 Tecniche di prova ad alta tensione Parte 2: Sistema di misurazione
GB T 16927.3 Tecniche di prova ad alta tensione Parte 3: Definizione e requisiti del test sul campo

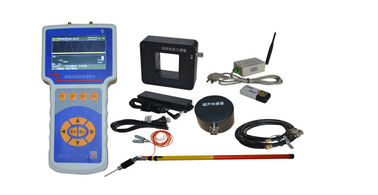

3. Componenti principali:
SN | Nome | specificazioni | Quantità |
1 | Tester di rilevamento della scarica parziale | PPD8209A | 1pcs |
2 | Caricatore per macchina host | 1pcs | |
3 | Sensore di corrente ad alta frequenza | HFCT | 1pcs |
4 | Sensore ultrasonico | Solo per il trasformatore di alimentazione dal vivo | 1pcs |
5 | Rilevatore ad ultrasuoni via cavo | Con | 1pcs |
6 | Cavi coassiali | 50Ω | 2pcs |
7 | Trasmettitori di sincronizzazione wireless e cavi di alimentazione. | 1 set | |
8 | Lettore di schede di memoria dati. | 1pcs | |
9 | agente di accoppiamento segnale | Per sensore ad ultrasuoni | 1pcs |
10 | Custodia per il trasporto | 1pcs |
4. Principio e metodo di rilevazione:
4.1 Principio di misurazione del sensore di corrente ad alta frequenza
Il sensore di corrente ad alta frequenza viene utilizzato principalmente per il rilevamento di scariche parziali di apparecchiature elettriche ad alta tensione e adotta il principio della corrente di impulso. Poiché la maggior parte delle apparecchiature elettriche ad alta tensione ha distribuito la capacità sul lato di alta e bassa tensione o sulla parte messa a terra, quando si verifica una scarica di area di intensità del campo elettrico elevata, il segnale di scarica viene accoppiato alla parte di messa a terra ed entra nella terra attraverso la linea di messa a terra. Il sensore HFCT è bloccato sulla linea di terra e rileva il segnale di corrente impulsiva generato dal PD, ottenendo in tal modo informazioni di scarica parziale del dispositivo durante la prova. Viene utilizzato principalmente per il rilevamento del segnale di scarica parziale di apparecchiature a media e alta tensione come cavi, trasformatori, reattori, GIS, interruttori.
4.1.1 Rilevamento della corrente ad alta frequenza per cavo XLPE
A causa di difetti di fabbricazione o installazione, la scarica si verifica nella parte isolata del giunto terminale del cavo fino a quando non si verifica un danno alla rottura dell'isolamento e può verificarsi anche un incendio o un'esplosione. Pertanto, come trovare i problemi nascosti prima dell'incidente è la chiave per risolvere il problema, il che rende necessario il rilevamento della carica.

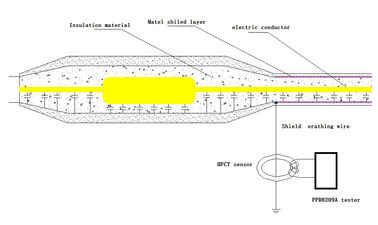

Nei cavi ad alta tensione, i fili e lo schermo di guaina metallica sono separati da un materiale isolante per formare una capacità distribuita, che è di circa diverse centinaia di pF, formando un percorso per i segnali ad alta frequenza. Pertanto, il segnale di scarica parziale ad alta frequenza viene trasmesso dalla capacità distribuita al conduttore di terra. Quando si verifica la scarica interna, viene generata una corrente di impulso ad alta frequenza e la corrente di impulso ad alta frequenza scorre attraverso la capacità distribuita tra il nucleo e la guaina metallica, dal nucleo ad alto potenziale allo schermo metallico di basso livello. Sulla manica, inserire il terreno attraverso il connettore intermedio del cavo o il filo di terra sul terminale. Pertanto, un sensore del trasformatore di corrente ad alta frequenza è collegato al filo di messa a terra sul giunto o sul terminale intermedio per accoppiare la corrente di scarica parziale dell'impulso ad alta frequenza nel sensore e passare attraverso il cavo di prova tra il sensore e lo strumento di pattuglia. Il tester di ispezione PPD8209A esegue l'acquisizione e l'analisi del segnale.

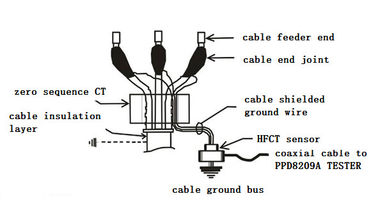

La figura dell'indicazione per cavo sotto tensione o giunto cavo live è la seguente:
4.2. Principio di misurazione ad ultrasuoni (US)
Quando viene generato un segnale di scarica parziale all'interno dell'apparecchiatura di potenza, vengono generate vibrazioni e suoni dell'impatto. I metodi ultrasonici misurano i segnali di scarica parziale montando un sensore a ultrasuoni sulla parete esterna della camera del dispositivo. Il metodo è caratterizzato dal fatto che il sensore non ha alcuna connessione con il circuito elettrico dell'apparato geografico e non è disturbato dall'apparecchio elettrico, ma è suscettibile al rumore dell'ambiente circostante o alle vibrazioni meccaniche dell'equipaggiamento esterno quando viene utilizzato sul campo. Poiché il segnale ultrasonico ha una grande attenuazione nei materiali isolanti comunemente usati nelle apparecchiature di potenza, il campo di rilevamento del metodo di rilevamento a ultrasuoni è limitato, ma ha il vantaggio di un'elevata precisione di posizionamento PD.
4.2.2 PD a ultrasuoni per cavo sotto tensione
Per i cavi live ad alta tensione, in molti casi, a causa della scarsa qualità del cavo stesso o degli accessori del cavo, danni esterni e danni meccanici, corrosione e umidità, problemi di qualità della costruzione dei giunti, invecchiamento degli accessori e altri motivi, il giunto del cavo è soggetto a scarica parziale. Pertanto, è necessario eseguire il rilevamento parziale della scarica su cavi ad alta tensione.

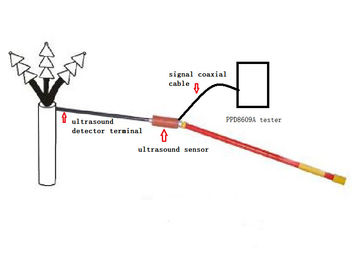

Il tester PPD8609A è un dispositivo per rilevare un guasto di scarica di un cavo ad alta tensione o di un giunto cavo. Il rilevatore del tester adotta un sensore di posizionamento spaziale tridimensionale acustico-elettrico e può realizzare la posizione spaziale tridimensionale e la forza di scarica del punto di scarico in condizione di non toccare il cavo sotto test. Pertanto, verrà valutata la condizione di isolamento del punto cavo misurato e prevenuto in anticipo il verificarsi dell'incidente. Questo metodo di rilevamento di solito può essere applicato al rilevamento e al posizionamento in linea della scarica parziale delle estremità dei cavi e delle scatole di distribuzione dei cavi.
5. Dati tecnici generali:
Funzione macchina host | |
Numero di canali di rilevamento | 2 canali, 1 per il rilevamento del metodo HFCT, 1 per il rilevamento del metodo US |
Accuratezza del campionamento | 12bit |
Modalità di trigger | Sincronizzazione interna e sincronizzazione esterna |
HFCT misurazione caratteristica tecnica | |
Rilevamento della larghezza di banda | 100K-50MHz |
Impedenza di trasmissione | > 5mV / mA (10MHz) |
Impedenza di uscita | 50Ω |
Sensibilità di rilevamento | 5pC |
Intervallo di rilevamento per lo scarico | -20-80dB |
Errore di misurazione | ± 1dB |
risoluzione | 1dB |
Interfaccia di input del segnale | BNC standard tramite cavo coassiale |
Misurazione della modalità di visualizzazione per il segnale PD | Modalità forma d'onda, modalità statistica, modalità impulso |
Ultrasuoni che misurano la caratteristica tecnica | |
Intervallo di frequenza di rilevamento | 20kHz-300kHz |
Impedenza di uscita | 50Ω |
Sensibilità di rilevamento | 0.1mV |
Intervallo di rilevamento per lo scarico | 0.1mV ~ 1V |
Interfaccia di input del segnale | BNC standard tramite cavo coassiale |
Misurazione della modalità di visualizzazione per il segnale PD | Modalità forma d'onda, modalità continua, modalità fase |
Hardware della macchina host | |
Display | Schermo LCD a 4 colori True TF |
Risoluzione dello schermo | 480 × 272 |
Pulsante di funzionamento | Pulsante del film |
Archivio dati | Può anche essere supportata la scheda di memoria dati standard da 16G SD, 32G |
Interfaccia di input audio | Interfaccia per cuffie stereo da 3,5 mm |
Interfaccia di ricarica | Interfaccia caricabatterie DC-005 LV DC |
Indicazione di ricarica | Indicatore LED |
Altra interfaccia | Interfaccia di messa in servizio ex fabbrica RS232 |
Interfaccia sincrona USBD | |
USB2.0 | |
Porta di comunicazione di rete | |
Slot per schede SD | |
Interfaccia del segnale CH1 HFCT | |
Interfaccia per segnali ad ultrasuoni negli Stati Uniti | |
Fornire energia | |
Fornitura interna | Batterie al litio da 16,8 V |
Normale orario di lavoro continuo | Circa 7 ore, tempo di ricarica: circa 5 ore / ora |
Dimensione | |
L × L × | 235 millimetri × 133 millimetri × 48 millimetri |
Peso | 0.85kg |
Utilizzando la condizione | |
Utilizzando la temperatura ambiente | -20 ℃ -50 ℃ |
Temperatura ambiente di stoccaggio | -40 ℃ -70 ℃ |
Umidità | 10% -90%, senza condensa |
Elevazione | non più di 3000m |
