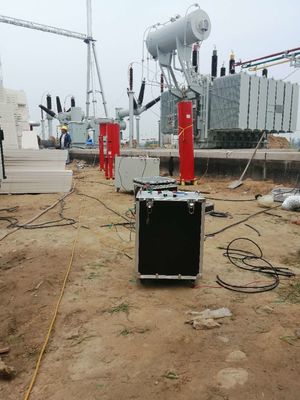

sistema di prova sonoro di serie di 108kVA 27kV 100kV

Dispositivo della prova di risonanza serie

1. Oggetto
1.10kV/300mm2 il cavo, la capacità 0.37uF/km, la lunghezza di cavo 1.4km, la capacità provata 0.153uF, la frequenza 30-300Hz, la tensione di prova 52kV di lunghezza di unità del cavo della prova, resiste al tempo 60min di tensione;
2. il CA di frequenza industriale del trasformatore elettrico 35kV resiste alla prova di tensione, la capacità ≤0.02uF, la frequenza 45~65Hz, tensione di prova della prova che non supera 68kV, il tempo 1min della prova;
3. il CA resiste alla prova di tensione per i commutatori ed i trasformatori con i livelli di tensione di 35kV e sotto, la frequenza della prova è 30-300Hz, la tensione di prova non supera 100kV ed il tempo della prova è 1min;
2. Condizioni ambientali per uso del dispositivo
1. temperatura ambiente: -5℃-45℃;
2. umidità relativa: ≤90 ﹪, nessuna condensazione;
3. altitudine: ≤1000m.
3. I parametri e le funzioni tecnici principali del sistema
1. capacità stimata: 108kVA;
2. tensione nominale: 27kV; 100kV;
3. corrente nominale: 4A; 1A;
4. alimentazione elettrica: ﹪ monofase 220V±10;
5. frequenza di lavoro: 30-300Hz;
6. risoluzione di frequenza: 0.1Hz; instabilità di frequenza: ≤0.1%;
7. orario di lavoro: il servizio continuo 15min è permesso nell'ambito di potere stimato;
8. aumento di temperatura: Dopo 15 minuti del servizio continuo a potere stimato, l'aumento di temperatura di ogni parte del dispositivo è ≤65K;
9. forma d'onda dell'uscita: sinusoide, fattore di qualità di tasso <1>      10. di distorsione di forma d'onda: il dispositivo stesso Q≥30 (quando f=45Hz);
11. protezione: con sovracorrente, protezione di flashover e di sovratensione (si veda la zona di alimentazione di conversione di frequenza per auspiciousness);
12. Accuratezza di misura di sistema: efficace valore 1,5.

Lista dell'attrezzatura di configurazione
