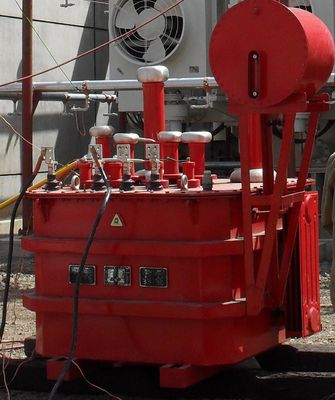

2100kVA che regola il tipo sistema di induttanza di prova di risonanza serie

Regolando il tipo dispositivo di induttanza della prova di risonanza serie

1. Oggetto
Per la stazione 300MW dell'idropotenza di Suwa, la tensione nominale estrema è 18kV, la capacità di terra non supera 2.58μF, il CA resiste alla prova di tensione, la tensione di prova è 50kV e resista al tempo di tensione è 5min.

2. Capacità del sistema
Per la stazione 300MW dell'idropotenza di Suwa, la tensione nominale estrema è 18kV, la capacità di terra non supera 2.58μF, il CA resiste alla prova di tensione, la tensione di prova è 50kV e resista al tempo di tensione è 5min. poi:
Durante la prova, la corrente laterale ad alta tensione è I=2πfCU=2π×50×2.58×10-6×50×103=40.53A; la corrente nominale del sistema è messa a 42A e la tensione nominale è fissata a 50kV, lasciante certo margine.
La progettazione globale della specificazione è 2100kVA/50kV, di cui il reattore regolabile è 800kVA/50kV (16A); un reattore fisso, con due parametri di 650kVA/50kV/13H; può incontrarsi per resistere ai requisiti di tensione del prodotto della prova 0~2.58μF.
Riassumendo: 2100kVA/50kV può incontrarsi per resistere ai requisiti di tensione del prodotto della prova 2.54μF

3. I parametri e le funzioni tecnici principali del sistema
1. capacità stimata: 2100kVA;
2. tensione nominale: 50kV;
3. corrente nominale: 42A;
4. frequenza di lavoro: frequenza industriale 50Hz;
5. Il tasso di distorsione di forma d'onda di tensione in uscita: ≤1%;
6. ha conceduto l'orario di lavoro continuo: 5min nell'ambito del carico nominale, una sovratensione di 1,1 volte per 1 minuto;
7. L'aumento di temperatura dopo che il servizio continuo per 5 minuti nell'ambito del carico nominale è ≤65K;
8. Il fattore di qualità del dispositivo stesso: Q≥30;
9. accuratezza ad alta pressione di misura: efficace valore 1,5;
10. alimentazione in ingresso entrata: 380V tensione trifase, frequenza 50Hz;
11. Il prodotto della prova ha funzioni della protezione di flashover del prodotto di sovracorrente, di sovratensione e della prova;
12. Temperatura ambiente: -250C-450C, umidità relativa: ≤90%RH, metri di altitudine ≤3200.

4. Introduzione al principio di risonanza serie
Il sistema di prova di risonanza serie è un dispositivo utilizzato per eseguire il CA per resistere alle prove di tensione sui vari prodotti capacitivi della prova. È caratterizzato notevolmente dalla riduzione della capacità dell'alimentazione in ingresso di entrata richiesta per la prova, riducendo il volume ed il peso dell'attrezzatura di prova, rendenti la prova in loco facile implementare; e notevolmente riducendo i costi di lavoro e materiali dell'attrezzatura di prova e dell'input richiesti per la prova.
Fanke è stato impegnato nello sviluppo e nella produzione dell'attrezzatura di prova ad alta tensione per più di 20 anni ed il sistema sonoro è il prodotto di nave ammiraglia di Fanke. Attualmente, le centinaia di sistemi sonori prodotti da Fanke sono state utilizzate con successo nei vari campi delle centrali elettriche nel paese ed all'estero.
Il sistema di risonanza serie è diviso in risonanza sintonizzata di induttanza ed in risonanza di modulazione di frequenza. Le due risonanze raggiungono la risonanza nei modi diversi. Il tipo sintonizzato di induttanza fa il circuito della prova risuonare regolando l'induttanza, mentre il tipo di modulazione di frequenza fa il circuito della prova risuonare regolando la frequenza della prova. Ma il risultato è lo stesso, cioè, l'uscita di grande capacità richiesta dal prodotto della prova può essere ottenuta introducendo un'alimentazione elettrica di piccola capacità. Il diagramma di principio di risonanza è indicato nella la figura
