la frequenza industriale 12kVA resiste all'attrezzatura di prova di tensione

La frequenza industriale resiste all'attrezzatura di prova di tensione

1. Caratteristiche principali
Le serie di CQSB di trasformatori della prova ad alta tensione hanno le caratteristiche di versatilità di piccola dimensione, leggera e forte. Oltre all'attrezzatura ampiamente usata in varie grandi e piccole camere di prova ad alta tensione (stazioni), sono più adatte per varie prove di isolamento elettriche ad alta tensione sul sito. La console della prova costituisce insieme una frequenza industriale resiste al dispositivo completo della prova di tensione.

2. Campo di applicazione
Esegua il CA per resistere alla prova di tensione per l'attrezzatura di funzionamento della centrale elettrica, test di performance di isolamento per gli strumenti dell'isolamento e per soddisfare le richieste di frequenza industriale 60kV per resistere alla prova di tensione. Questo insieme di attrezzatura pricipalmente è utilizzato per l'apparecchiatura elettrica di comando 10kV resiste alla prova di tensione, tensione di scarica di lacuna di scarico e prova di tensione di riferimento di CA del limitatore di tensione e prova rurale del trasformatore di rete di distribuzione, ecc.


3. Stati di uso
1) altitudine: ≤1000m
2) temperatura ambiente: -20℃~+50℃
3) umidità dell'aria del parente: ≤80%, nessuna condensazione
4) resistenza di terremoto: ≤8
5) ha frantumato l'accelerazione orizzontale 3.0m/s2, accelerazione verticale al suolo 1.5m/s2
6) la forma d'onda della tensione di alimentazione elettrica è una sinusoide reale ed il tasso di distorsione di forma d'onda è meno di 3%
7) ha installato un punto affidabile di messa a terra, collegante la posizione a massa <0>     dell'installazione della resistenza 8): dell'interno ed all'aperto

4. segua le norme tecniche
Norma della prova di consegna del materiale elettrico di ingegneria di installazione del materiale elettrico di GB 50150-2016
Regolamenti di accettazione di consegna dell'attrezzatura di potere Q/CSG1205019-2018
Parte delle regole di funzionamento di sicurezza di GB 26861-2011 Electric Power per il laboratorio ad alta tensione
Regole di lavoro di sicurezza di DL 5009.3-2013 per la parte 3 della costruzione di Electric Power: Sottostazione
Trasformatore della prova JB/T9641
Reattore GB10229
Trasformatore elettrico GB1094.1~GB1094.5
Isolamento GB/T.311.1 e coordinazione del trasporto di energia e dell'attrezzatura ad alta tensione di trasformazione
Requisiti generali della prova della parte una di tecnologia della prova ad alta tensione GB/T16927.1
Sistema di misura della parte 2 di tecnologia della prova ad alta tensione GB/T16927.2
Misura di livello sonoro GB7328 dei trasformatori e dei reattori
Guida della prova del trasformatore elettrico GB/T509
Livello di protezione di recinzione GB4208
GB/T191 che imballano, segno grafico del trasporto e di stoccaggio
Termini tecnici generali di DL/T 848,2 per la parte 2 dell'attrezzatura di prova ad alta tensione: Attrezzatura di prova ad alta tensione di frequenza industriale
Terminali GB5273 per i trasformatori, gli apparecchi elettrici ad alta tensione e le boccole
Termini tecnici di generale GB/T11920 per i dispositivi di controllo centralizzato per le parti elettriche delle centrali elettriche
Tecnologia della prova di alta tensione IEC60-1
Requisiti tecnici generali di DL/T 846,1 della parte 1 dell'attrezzatura di prova ad alta tensione: Sistema di misura ad alta tensione del divisore

5. La composizione dell'insieme completo di attrezzatura

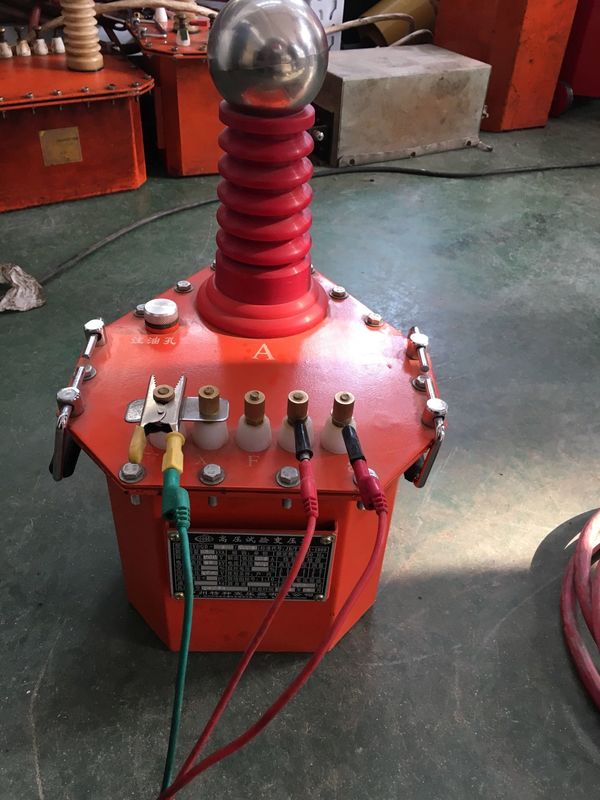

1) trasformatore gonfiabile CQSB (J) - della prova di CA insieme 12kVA/60kV/0.2kV 1
2) 1 console (regolatore di tensione compreso) TC-12kVA/0.22kV
3) pc del resistore di limitazione corrente BHR- 0.2A/0.6kΩ 1 di protezione

6. Parametri tecnici globali
1) capacità stimata: 12kVA;
2) alimentazione elettrica di lavoro: 220V;
3) frequenza di lavoro: 50Hz;
4) tensione della potenza nominale: 60kV (CA);
5) corrente della potenza nominale: 0.2A
6) livello dell'isolamento: tenga per 10 minuti nell'ambito di 1,1 volte a vuoto la tensione nominale, tutte le parti sono normale;
7) forma d'onda: Sinusoide
8) distorsione di forma d'onda: <3>     9) tempo di esercizio: lavoro continuo 5min nell'ambito di capacità stimata;
10) aumento di temperatura: l'aumento di temperatura di ogni componente nelle circostanze stimate dell'operazione è ≤65K;
11) Stabilità ad alta tensione, piccole fluttuazioni casuali, ≤1% quando i cambiamenti di tensione di alimentazione elettrica ±10%
12) Il trasformatore della prova e la console sono strutture separate
13) Tempo di impiego dell'attrezzatura: più di 10 anni;
