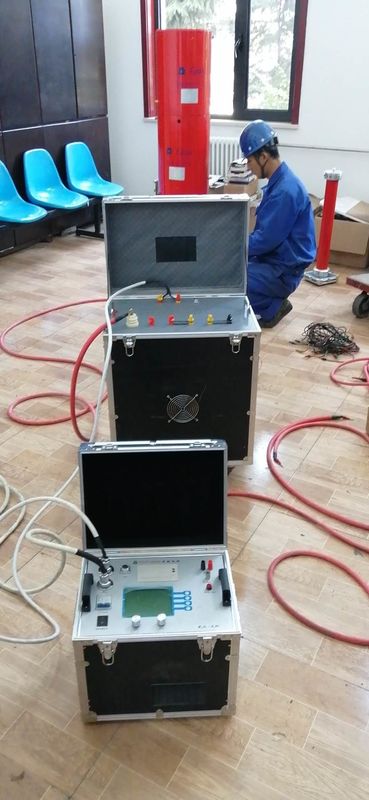

Sistema di prova sonoro di serie di protezione 380V 400kVA di sovracorrente

Dispositivo della prova di risonanza serie

1. Oggetto
1. 10kV/300mm2 il CA del cavo 3km resiste alla prova di tensione, la capacità ≤1.1265uF, la frequenza 30-300Hz, la tensione di prova 22kV, tempo della prova della prova 15 min.
2. il CA resiste alla prova del trasformatore principale 10kV/2500kVA, la capacità ≤0.01uF, la frequenza 45-65Hz, tensione di prova di tensione della prova che non supera 28kV, il tempo 1min della prova.
3. il CA resiste alla prova di tensione del commutatore 10kV, della sbarra collettrice e dell'altra attrezzatura della sottostazione, la frequenza della prova è 30-300Hz, la tensione di prova non supera 42kV ed il tempo della prova è 1min.
4. 35kV/300mm2 il CA del cavo 2km resiste alla prova di tensione, la capacità ≤0.361uF, la frequenza 30-300Hz, la tensione di prova 52kV, il tempo 60min della prova della prova.
5. il CA resiste alla prova del trasformatore principale 35kV/6300kVA, la capacità ≤0.01uF, la frequenza 45-65Hz, la tensione di prova 68kV, il tempo 1min di tensione della prova della prova.
6. il CA resiste alla prova di tensione dell'apparecchiatura elettrica di comando 35kV, dell'interruttore e dell'altra attrezzatura della sottostazione, la frequenza della prova è 30-300Hz, la tensione di prova non supera 95kV ed il tempo della prova è 1min.

    il CA dell'interruttore 7.220kV resiste alla prova di tensione, la frequenza 30-300Hz, la tensione di prova 368kV, il tempo 1min della prova della prova.

2. I parametri e le funzioni tecnici principali del sistema
1. capacità stimata: 400kVA;
2. tensione nominale: 27kV; 50kV; 400kV;
3. corrente nominale: 2A;
4. concedi l'orario di lavoro continuo: 60min nell'ambito della corrente nominale;
5. Il fattore di qualità del dispositivo stesso: Q≥30 (quando f=45Hz);
6. accuratezza di misura di sistema: efficace valore 1,0;
7. alimentazione in ingresso entrata: 50Hz; 380V trifase
8. frequenza di lavoro dell'alimentazione elettrica variabile di frequenza: 40-300Hz;
9. risoluzione di frequenza: 0.1Hz;
10. instabilità di frequenza: ≤0.1%;
11. Ha protezione di sovracorrente, di sovratensione e di flashover per il prodotto provato;
12. Temperatura ambiente: -150C -40 0C, umidità relativa: ≤90%RH, metri di altitudine ≤2000.

3. Selezione e determinazione dei parametri di sistema
Il singolo reattore della sezione è 54kVA/27kV/2A/50H, complessivamente verifica di quattro sezioni:
1) per un cavo di 10kV/300mm2/3km, la capacità è 1.1265μF, la tensione di prova è 22KV e quattro reattori sono utilizzati parallelamente. Attualmente, l'induttanza del reattore è 12.5H, quindi:
Frequenza della prova: f=1/2π√LC=42.41Hz
Corrente della prova: I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA che il CA principale del trasformatore resiste alla prova di tensione, la capacità non supera 0.01μF, la tensione di prova è 28kV, il reattore è collegato in serie con due sezioni, l'induttanza è 113H, quindi:
Frequenza della prova: f=1/2π√LC=149.72Hz
Corrente della prova: I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

       3) Il CA resiste alla prova di tensione 10kV del commutatore, sbarra collettrice e l'altra attrezzatura della sottostazione, la frequenza della prova è 30-300Hz, la capacità non supera 0.015μF, la tensione di prova non supera 42kV, il reattore adotta il collegamento in serie due, l'induttanza è 113H, quindi:
Frequenza della prova: f=1/2π√LC=122.25Hz
Corrente della prova: I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) per il cavo di 35kV/300mm2/2km, la capacità è 0.361μF, la tensione di prova è 52KV e due reattori sono utilizzati in serie e due paralleli. Attualmente, l'induttanza del reattore è 56.5H, quindi:
Frequenza della prova: f=1/2π√LC=35.24Hz
Corrente della prova: I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA che il CA principale del trasformatore resiste alla prova di tensione, la capacità non supera 0.01μF, la tensione di prova è 68kV, il reattore è collegato in serie con quattro sezioni e l'induttanza è 240H, quindi:
Frequenza della prova: f=1/2π√LC=83.88Hz
Corrente della prova: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) il commutatore 35kV, l'interruttore, il CA ecc. resistono alla prova di tensione, la tensione di prova è 95kV, il reattore è collegato in serie con quattro sezioni e l'induttanza è 240H, quindi:
Frequenza della prova: f=1/2π√LC=83.88Hz
Corrente della prova: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) il CA resiste alla prova di tensione 220kV dei commutatori, interruttori, ecc., la capacità non supera 5000pF, la tensione di prova è 368kV, il reattore è 50kVA/50kV/100H otto serie in serie, l'induttanza è 960H, poi:
Frequenza della prova: f=1/2π√LC=72.64Hz
Corrente della prova: I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
