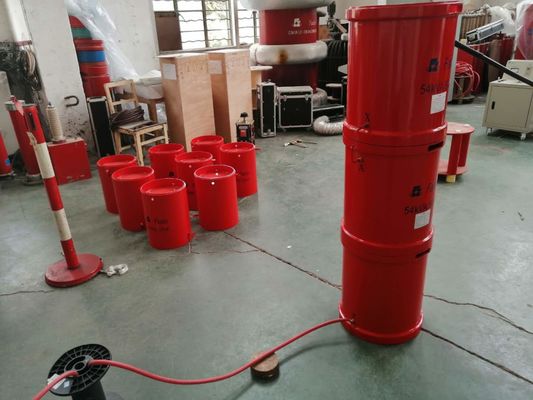

Tipo sistema di modulazione di frequenza di prova sonoro di serie di 280kVA

Tipo dispositivo di modulazione di frequenza della prova di risonanza serie

portata 1.Applicable del dispositivo
1. il raduno il CA resiste alla prova di tensione di cavo 10kV/300mm2, la capacità per lunghezza di unità è 0.3755μF/km, la lunghezza di cavo è 2000m, la capacità del cavo provato è 0.75μF, la tensione di prova è 22kV ed il tempo della prova è 5min;
2. il raduno il CA del cavo 35kV/240mm2 resiste alla prova di tensione, la capacità per lunghezza di unità è 0.175μF/km, la lunghezza di cavo è 1000m, la capacità del cavo provato è 0.175μF, la tensione di prova è 52kV ed il tempo della prova è 180min;
3. il raduno il CA resiste alla prova di tensione di cavo 110kV/630mm2, la capacità per lunghezza di unità è 0.1880μF/km, la lunghezza di cavo è 100m, la capacità del cavo provato è 0.188μF, la tensione di prova è 128kV ed il tempo della prova è 60min;

2. Il dispositivo segue la norma
GB10229-88 «reattore»
GB50150-2016 «regolamenti della prova di consegna dell'attrezzatura di potere»
DL/T 596-1996 «regolamenti preventivi della prova per l'attrezzatura di potere»
GB1094.1-GB1094.6-96 «grado di protezione di recinzione»
GB2900 «terminologia elettrica»
«Tecnologia della prova ad alta tensione GB/T16927.1~2-1997»
GB 191-2000 «segni grafici di imballaggio, di stoccaggio e del trasporto»
JB/T 9641-1999 «trasformatore della prova»
IEC 358(1990) «condensatore della coppia e divisore di tensione di capacità»
«Norma di impresa di Fanke Company del trasformatore della prova Q/WFK005-2005»
«Norma di impresa di Fanke Company del reattore della prova Q/WFK008-2004»

3. Condizioni ambientali del dispositivo
1. temperatura ambiente: -5℃-+45℃;
2. umidità relativa: ≤90 ﹪, nessuna condensazione;
3. altitudine: ≤1000m.

4.Fourth, i requisiti prestazionali tecnici principali del dispositivo
1. capacità stimata: 280kVA;
2. tensione nominale: 35kV; 140kV;
3. corrente nominale: 2A;
4. alimentazione elettrica: 380V±10%;
5. capacità stimata dell'alimentazione elettrica variabile di frequenza: 20kW;
6. frequenza di lavoro: 45-300Hz;
7. finezza di adeguamento di frequenza: 0.01Hz; instabilità di frequenza: ≤0.01%;
8. orario di lavoro: il servizio continuo 180min è permesso nell'ambito di potere stimato;
9. aumento di temperatura: dopo che stimato il servizio continuo per 180 minuti, l'aumento di temperatura di ogni parte del dispositivo è ≤65K;
10. forma d'onda dell'uscita: sinusoide, fattore di qualità di tasso <1>     11. di distorsione di forma d'onda: il dispositivo stesso Q>30 (quando f=40Hz);
12. Protezione: con sovracorrente, protezione di flashover e di sovratensione (si veda la zona di alimentazione di conversione di frequenza per i dettagli);
13. Accuratezza di misura: efficace valore 1,5.
