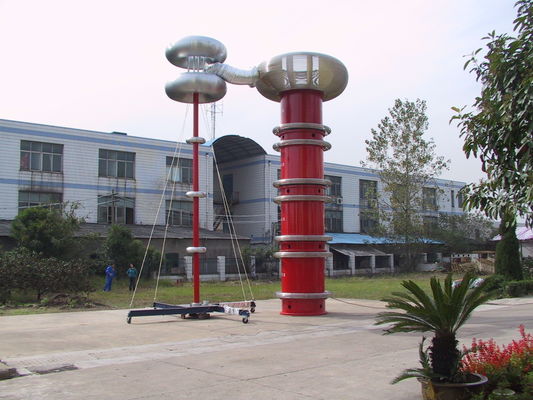

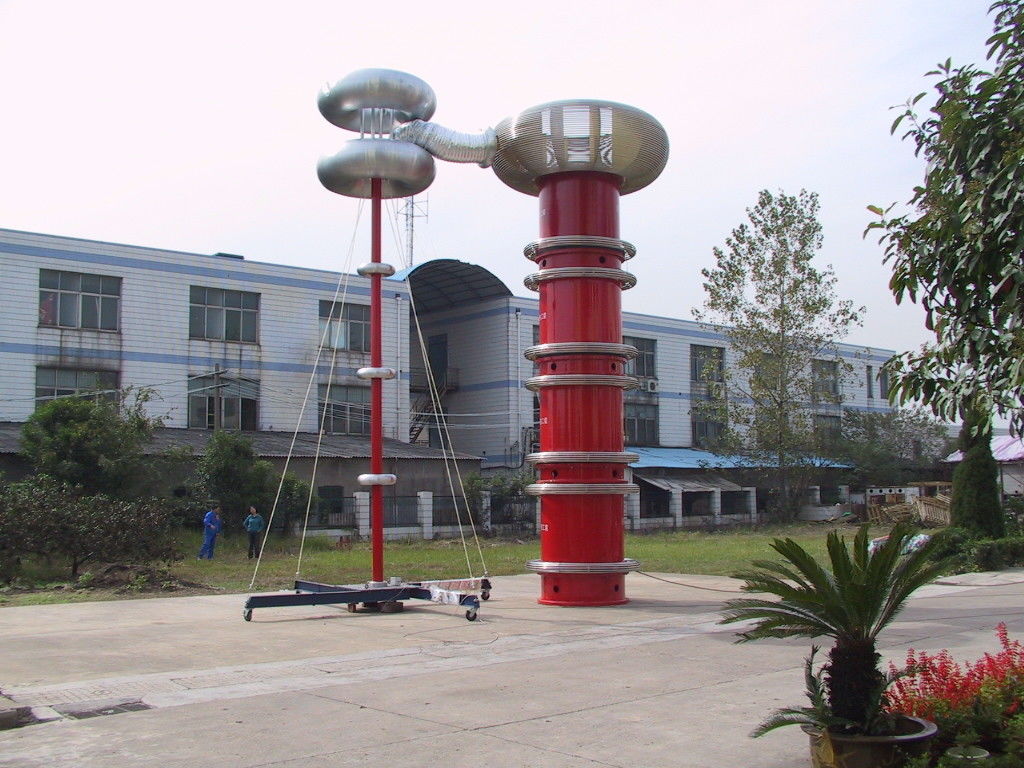

prova di risonanza serie di 900kV 4500kVA messa con la grande visualizzazione

Tavola di relazione di uso dell'attrezzatura durante la prova

2, parametri tecnici principali di attrezzatura
Indicatori tecnici del sistema
Alimentazione in ingresso di entrata di lavoro Rated: 380V±10% (trifase); 50Hz
Potenza d'uscita nominale dell'alimentazione elettrica variabile di frequenza: 400kW
Capacità di potenza nominale: 4500kVA
Tensione della potenza nominale: 900kV
Numero di fase di uscita: monofase
Gamma regolabile di frequenza: 20Hz~400Hz, quando la frequenza è regolato all'interno della gamma dell'insieme, la tensione è uscita costante
Risoluzione di frequenza dell'uscita: 0.01Hz
Instabilità di frequenza dell'uscita: ≤0.05%
La forma d'onda di tensione in uscita è una sinusoide: tasso ≤1.0% di distorsione di forma d'onda
Tempo di esercizio: funzionamento continuo 60min nell'ambito della capacità stimata
Livello dell'isolamento: resista alla tensione per 1 min sotto 1,1 volte la tensione nominale
Fattore di qualità: Q>60 (f=30Hz)
Capacità variabile dell'alimentazione elettrica di frequenza: 400kW (amplificatore lineare in opposizione)

3, funzioni principali del sistema:
1) l'alimentazione elettrica variabile di frequenza adotta un circuito lineare dell'amplificatore di potenza, che ha un'uscita perfetta della sinusoide e una distorsione di forma d'onda bassa
2) con la funzione automatica di adeguamento di stabilizzazione di tensione
3) sicuro ed affidabile. Varie protezioni sono integrate in questo dispositivo, compreso: protezione di ripartizione di scarico, sovratensione, protezione della regolazione di sovracorrente, protezione di cortocircuito dell'uscita, protezione zero dello stivale, protezione di circuito dell'amplificatore del braccio del ponte, protezione della curva di potere, ecc. Quando qualunque genere di protezione compare, il dispositivo immediatamente blocca l'uscita di tensione di prova ed ha tagliato l'alimentazione elettrica principale del circuito per assicurare la sicurezza del personale di prova, del prodotto provato e del sistema di prova
4) il segnale ad alta tensione di misura è trasmesso da fibra ottica completamente isolare i circuiti ad alta tensione ed a bassa tensione
5) due modi di controllo: automatico/manuale
6) 320*240 punteggiano il display a cristalli liquidi ed i topi giranti multipli forniscono vero «appena un'interfaccia uomo-macchina amichevole, un'operazione facile e rapida ed i collegamenti e per esaminarlo»
7) esposizione sincrona di tensione, della corrente e di frequenza
8) la frequenza dell'uscita è continuamente regolabile all'interno della gamma di 20-300Hz
9) la tensione in uscita è continuamente regolabile all'interno della gamma di 0~350V
10) con risonanza resista alla funzione di prova di tensione
11) Con la funzione automatica di ricerca di frequenza di risonanza, le bande di frequenza automatiche multiple spazzare di frequenza possono essere messe

4, funzione dell'esposizione del sistema:
1) con una grande visualizzazione, può indicare: tensione in uscita, corrente d'uscita, frequenza, temperatura ambiente, temperatura dell'aria dello sbocco, forma d'onda variabile di tensione in uscita di alimentazione elettrica di frequenza, data ed ora, tempo di conto alla rovescia, informazioni di errore, ecc.;
2) ha la funzione di fissazione dei parametri della prova quali tensione di prova e tempo;

5, altre caratteristiche del prodotto:
1) dell'l'attrezzatura ripiena petrolio nel dispositivo non cola l'olio.
2) tutte le coperture del metallo nel dispositivo sono il trattamento inossidabile ed anticorrosivo ed il rivestimento è uniforme e bello. Le componenti principali hanno le targhette di acciaio inossidabile e segni terminali.
3) il dispositivo può essere immagazzinato, montato e smontato all'interno ed all'aperto; la funzione della protezione è completa. Il produttore garantisce che l'attrezzatura di controllo, i trasformatori, reattori, ecc. del dispositivo sono a 1,1 volte la tensione nominale e se i flashovers laterali ad alta tensione del campione alla terra durante la prova, non causeranno la ferita personale e l'attrezzatura di prova non causeranno meccanico nocivo e lo stress termico. La prestazione elettrica è danneggiata o danneggiata.
4) ogni parte dell'attrezzatura ha una targhetta che si conforma alla norma nazionale, le parole ed i simboli sono chiari e durevoli e la targhetta è chiaramente visibile quando l'attrezzatura è nell'operazione normale.
