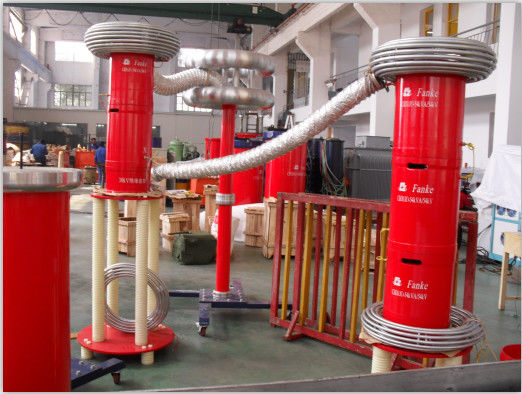

L'apparecchiatura di collaudo del cavo di alta tensione di 35KV 132KV per CA resiste alla prova di tensione

L'apparecchiatura di collaudo del cavo di alta tensione di 35KV /132KV 30-300Hz, sonora resiste all'insieme della prova di tensione

Caratteristiche
1. Ciò resistere all'attrezzatura di tensione ha piccolo sistema leggero e portatile del volume, di prova.
2. L'alimentazione elettrica adotta l'alimentazione elettrica monofase 220V o la singola alimentazione elettrica 380V, che è conveniente per la raccolta in loco di potere.
3. Il reattore adotta il versamento a resina epossidica asciutto, che è bello ed affidabile, adatto a tutti i tipi di cavi.
4. fornisca della tecnologia brevettata armonica bassa, norma internazionale più basso di di 5% e protegga il trasformatore principale, il generatore e l'altra attrezzatura da danno armonico ad alta tensione.
5. fornisca della funzione di controllo del valore di picco secondo la norma internazionale, che può controllare la forma d'onda della prova ad alta tensione in tempo reale.
6. facile all'operazione, grande schermo del LED.
7. Con la suoi propri micro stampante, stampa e dati di prova di risparmio in qualunque momento.

Applicazione:
sistema sonoro di frequenza variabile del cavo
La frequenza del generatore resiste all'attrezzatura di prova di tensione;
Il CA del materiale elettrico della sottostazione resiste al sistema di prova di tensione

I. Product Usage:

Questo modello CHX-810KVA/54KV, 135KV dell'insieme della prova è progettato per 35KV e 110KV IL CA in loco del cavo della classe XLPE resiste alla prova di tensione con la tecnologia di circuito sonoro variabile di frequenza; il più alta tensione di prova è non non più di 54KV o di 135KV; frequenza della prova: 30-300Hz; il duty cycle è non non più di 60mints. può aiutare i clienti ad eseguire la prova preventiva o consegna la prova su CA resiste alla prova di tensione per i cavi 35KV all'interno di 5km e di XLPE classe 132KV all'interno di 1km.

La gamma di prova dell'insieme è come seguendo:

1. 5km di cavo 35kV/300mm2, hanno verificato la capacità ≤0.97uF, frequenza 30-300Hz, tensione di prova 52kV, tempo 60min della prova della prova.

2, 1chilometrodi cavo 132kV/630mm2, hanno verificato il ≤ 0.201uF, frequenza 30-300Hz, tensione di prova 128kV, tempo 60min di capacità della prova della prova.

II. dati tecnici generali

1. Capacità stimata: 810kVA;
2. Alimentazione in ingresso entrata: 380V la tensione trifase, frequenza è 50Hz;
3. Tensione nominale: 54kV; 135kV;
4. Corrente nominale: 15A; 6A;
5. Frequenza di lavoro: 30-300Hz;
6. Forma d'onda dell'uscita del dispositivo: sinusoide
7. Tasso di distorsione di forma d'onda: ≤ 1% di tasso di distorsione di forma d'onda di tensione in uscita;
8. Orario di lavoro: 60min continuo permesso nell'ambito del carico nominale; sovrappressione 1,1 volte 1 minuto;
9. Aumento di temperatura: aumento di temperatura ≤65K dopo il servizio continuo per 60 minuti nell'ambito del carico nominale;
10. Fattore di qualità: dispositivo stesso Q≥30 (f=45Hz);
11. Funzione di protezione: Protezione di flashover del prodotto di sovracorrente, di sovratensione e della prova per il prodotto provato (si veda la zona di alimentazione variabile di frequenza per i dettagli);
12. Accuratezza di misura: efficace valore 1,5 del sistema;

III. componenti principali:
