Sistema di prova sonoro di CA di protezione contro le sovratensioni 270KVA

Sistema di prova sonoro di CA per cavo 35KV e la prova della sottostazione elettrica 110KV

Caratteristiche:

• Piccola dimensione, portatile per funzionare.
• Schermo per mostrare i dati di prova, punto di operazione dell'esposizione e di stato entro tempo reale.
• Piccola temperatura che aumenta al carico nominale. colata a resina epossidica Asciutto tipa, alta forza meccanica e buona abilità dell'isolamento.
• l'alimentazione di monofase 220V o 380V è adatta a sourcing in loco.
• Reattori-tipo differente per facoltativo realizza il multiuso.
• Con più corrente, sopra tensione, l'IPM e la funzione di protezione di scarico.
• Il risultato dei test può essere stampato.

I. Product Usage:

Questo modello CHX-270KVA/45KV, 270KV dell'insieme della prova è destinato per cavo della classe 10KV/35KV il breve XLPE, il trasformatore elettrico, il CB, CT/PT, sbarra collettrice in sottostazione elettrica 110KV per eseguire il CA in loco per resistere alla prova di tensione con la tecnologia di circuito sonoro variabile di frequenza; il più alta tensione di prova è non non più di 45KV, 90KV, 270KV; frequenza della prova: 30-300Hz; il duty cycle è non non più di 60mints. può aiutare i clienti ad eseguire la prova preventiva o consegna la prova su CA resiste alla prova di tensione

La gamma di prova dell'insieme è come seguendo: trasformatore

1. 1000m di cavo 35kV/300mm2, frequenza 30-300Hz, tensione di prova 52kV, tempo 5min della prova della prova.

2, 3000m di cavo 10kV/300mm2, frequenza 30-300Hz, tensione di prova 22kV, tempo 5min della prova della prova.

3, 35kV/31500kVA trasformatore principale, ≤ 0.015uF, frequenza 40-300Hz, tensione di prova 68kV, tempo 1min di capacità della prova della prova.

4, 110kV/50000kVA trasformatore principale, ≤ 0.015uF, frequenza 40-300Hz, tensione di prova 160kV, tempo 1min di capacità della prova della prova.

4, CB, CT/PT, sbarra collettrice 110KV in sottostazione elettrica, frequenza 40-300Hz, tensione di prova della prova non non più di 265, tempo 1min della prova.

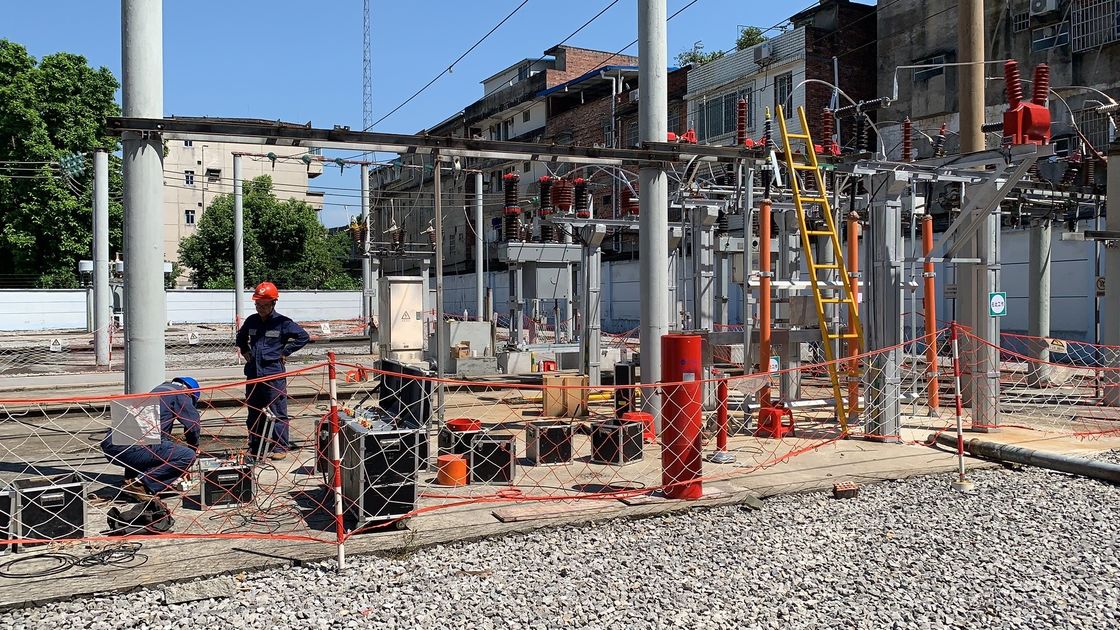

L'intera prova messa consiste dell'alimentazione variabile di frequenza, del trasformatore di eccitazione, di 6pieces dei reattori e del devider ad alta tensione di misura (divisore di tensione capacitivo). Questo tipo di insieme della prova è più adatto a sottostazione di potere 35KV o 110KV

II. dati tecnici generali

1. Capacità stimata: 270kVA;
2. Alimentazione in ingresso entrata: 380V la tensione trifase, frequenza è 50Hz;
3. Tensione nominale: 45KV; 270kV;
4. Corrente nominale: 1A; 6A;
5. Frequenza di lavoro: 30-300Hz;
6. Forma d'onda dell'uscita del dispositivo: sinusoide
7. Tasso di distorsione di forma d'onda: ≤ 1% di tasso di distorsione di forma d'onda di tensione in uscita;
8. Orario di lavoro: 60min continuo permesso nell'ambito del carico nominale; sovrappressione 1,1 volte 1 minuto;
9. Aumento di temperatura: aumento di temperatura ≤65K dopo il servizio continuo per 60 minuti nell'ambito del carico nominale;
10. Fattore di qualità: dispositivo stesso Q≥30 (f=45Hz);
11. Funzione di protezione: Protezione di flashover del prodotto di sovracorrente, di sovratensione e della prova per il prodotto provato (si veda la zona di alimentazione variabile di frequenza per i dettagli);
12. Accuratezza di misura: efficace valore 1,5 del sistema;

III. componenti principali:
