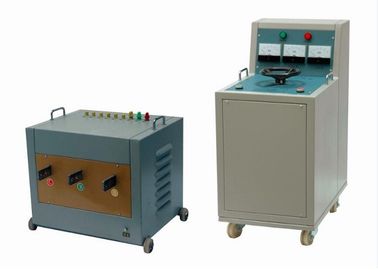

Tipo spaccato dell'attrezzatura di prova elettrica della grande di prova secondaria dell'iniezione corrente

Tipo spaccato dell'attrezzatura di prova elettrica della grande di prova secondaria dell'iniezione corrente

Large Secondary Current Injection Test Set Electrical Test Equipment Split Type
Large Secondary Current Injection Test Set Electrical Test Equipment Split Type Large Secondary Current Injection Test Set Electrical Test Equipment Split Type

Grande immagine :  Tipo spaccato dell'attrezzatura di prova elettrica della grande di prova secondaria dell'iniezione corrente Miglior prezzo

Dettagli:
Luogo di origine: WUHAN, CINA
Marca: Fanke High-voltage
Certificazione: ISO9001:2008
Numero di modello: Serie del DDG
Termini di pagamento e spedizione:
Quantità di ordine minimo: UNA SOLA UNITÀ
Prezzo: Negotiable
Imballaggi particolari: Il caso di legno standard dell'esportazione con fumigazione libera
Tempi di consegna: 1-3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10~20 giorni del lavoro
Descrizione di prodotto dettagliata
Campo usato: L'apparecchiatura elettrica della prova per la grande corrente inietta la prova Applicazione: Prova di urto corrente per MCCB, ACB, la sbarra collettrice ed il vario CT
Tempo corrente di Cintinuous: non più di 5mints alla corrente nominale Capacità di uscita massima: 10KVA~100KVA facoltativo
duty cycle: Periodo ridotto che lavora all'interno di 5mints Oggetto di prova: Speciale per 35KV sotto il CT e MCCB, ACB, sbarra collettrice
Evidenziare:

set di test pt pt

,

set di test di iniezione secondaria corrente

Set test di iniezione corrente di grandi dimensioni, set di test di iniezione corrente lato secondario, tipo split, funzionamento a breve termine

I. Descrizione del prodotto

Serie di prove di iniezione corrente di grandi serie DDG è un tipo di generatore di corrente pesante, è utilizzato nella centrale elettrica, sottostazione, impianti elettrici e ricerca scientifica, sala prove, ecc. Funziona per un breve periodo di tempo o su ordinazione, con volume ridotto, peso leggero, buone prestazioni, facile da revisionare, Il set di test viene anche chiamato generatore di corrente pesante, set di test di iniezione di corrente secondaria o set di test di iniezione di corrente primaria.

L'ampio set di test di corrente è costituito da una scatola di controllo per la regolazione della tensione e un grande generatore di corrente con un grande filo di prova corrente. Viene utilizzato principalmente per il test di MCCB, ACB, bus-bar e vari trasformatori di corrente quando è necessario iniettare corrente a breve tempo. È ampiamente utilizzato nei siti di ricerca, produzione e test elettrici di aziende elettriche, ferroviarie, petrolchimiche, metallurgiche e minerarie. Il tempo massimo di uscita continua alla corrente nominale è solitamente di 5 minuti su / più di 10 minuti.

II. applicazioni:

  • Test di impatto attuale Per MCCB, ACB, bus-bar e TA vari
  • Il campo di calibrazione corrente per CT / PT e altre apparecchiature elettriche.
  • Attuale test di aumento della temperatura
  • Interruttore, interruttore, test funzionamento relè di corrente
  • Calibrazione per amperometro a piastre, pinza amperometrica, trasformatore di corrente

Nota :

  • Struttura portatile, regolabile della quantità di corrente in uscita, misurazione bidirezionale corrente e lettura diretta
  • È possibile realizzare diversi standard di corrente di uscita in base alla richiesta dell'utente.
  • Il tipo Cyle di lunga durata può essere prodotto su ordinazione.

III. Tipi di richiamo corrente

  • tipo monotipo per sotto fase singola 3000A
  • uscita corrente monofase
  • Uscita di corrente trifase

IV. Funzioni di controllo universali

  1. Display digitale
  2. Alta precisione
  3. Alta risoluzione;
  4. Temporizzazione automatica
  5. Completamente protette
  6. Allarme
  7. Temporizzazione automatica

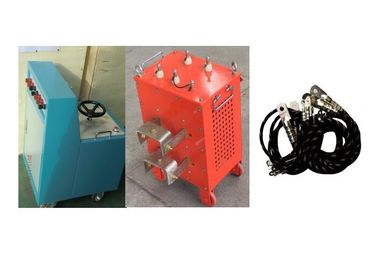

V. Componenti principali di un set

  • Quadro elettrico di regolazione della tensione,
  • grande richiamo di corrente
  • grandi cavi di connessione corrente (opzionale)

VII. Specifiche tecniche :

  1. Uscita: fatta per ordine, onda sinusoidale,
  2. Capacità: fatta su ordinazione
  3. Intervallo di tempo: 0-999S
  4. Durata: 5 minuti alla capacità nominale
  5. Tensione di ingresso: AC220V o 380V ± 10% 50 / 60Hz ± 1
  6. Temperatura ambiente: -8 ℃ ~ 50 ℃
  7. UR: 85%, senza rugiada
  8. Livello del mare sopra: 1000 metri o sotto
  9. Voltaggio in uscita: 3V, 6V

  10. Uscita continua Tempo massimo con valutazione: 5 minuti su / più di 10 minuti.

  11. Forma d'onda di uscita: la corrente di uscita è un'onda sinusoidale standard con un piccolo problema tecnico, che è migliore dello standard dell'indice dei requisiti del sistema di alimentazione e il fattore di ripple è inferiore allo 0,3%

  12. Precisione della misurazione: superiore a 0,5. Il voltmetro attuale mostra vero valore effettivo, alta precisione e alta stabilità.

  13. Modalità corrente di uscita: il vero valore effettivo è regolabile continuamente;

  14. Stabilità attuale: superiore allo 0,5%

  15. Metodo di cablaggio: in base alle esigenze

  16. Impostazioni di protezione: protezione da sovracorrente, posizione zero

  17. Funzioni: regolazione della tensione del motore elettrico, salita e discesa corrente, con timer, con allarme dopo tempo.

VIII. Caratteristiche tecniche

  1. Visualizza direttamente i valori di prova della corrente primaria e della corrente secondaria per facilitare l'osservazione e la registrazione.
  2. Elevata precisione di misura: superiore a 0,5
  3. Elevata potenza e forte capacità di carico
  4. Dimensioni ridotte, peso leggero ed è molto comodo da trasportare.

VIII. Modello opzionale

  • 6KVA / 2000A, 10KVA / 2000A, 15KVA / 2000A
  • 9kVA / 3000A. 15KVA / 3000A
  • 15 KVA / 4000 A 20 KVA / 4000 A
  • 15KVA / 5000A 25KVA / 5000A
  • 20 KVA / 6000 A 30 KVA / 6000 A
  • 30KVA / 10000A; 50KVA / 10000A;
  • Supporto OEM, modello speciale può essere fatto per ordine
